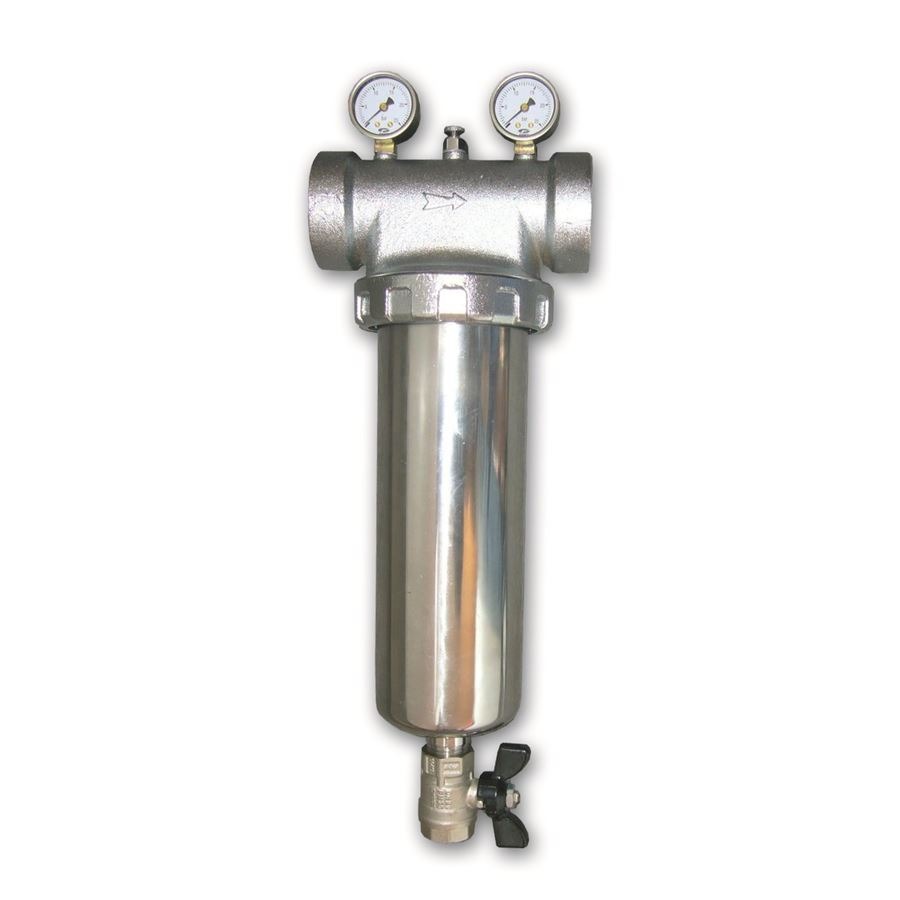

Cyklonový odkalovací filtr 10" - 2"F

Detailní popis produktu

Tropfotřísedy Cyclone jsou běžně používány v centrálních topných a teplé vodě systémech k odstraňování zavěšených částic a prevenci ucpání dolních komponent. Instalatéři a servisní technici často setkávají tyto filtry v obytných, komerčních a průmyslových budovách, kde kvalita vody je důležitá. Filtr je obvykle instalován na přívodní trubce před výměníky tepla, čerpadly nebo roztažnými nádržemi, aby chránil citlivé zařízení před částicemi. Je zvláště vhodný pro systémy, kde je možné provádět periodické manuální čištění a kde tvrdost vody vyžaduje pravidelnou údržbu.

Správná instalace a rozměrování jsou kritické pro zajištění efektivního provozu filtru a aby se nestal hrdelím systému. Filtr je navržen pro provoz s teplou vodou až do 80 °C a je vyroben z odolných materiálů, které vydrží tepelné a hydraulické podmínky takových prostředí. Tlakové měrky umožňují monitorovat výkon filtru a pomáhají identifikovat, kdy je potřeba provést čištění.

Technické parametry

Materiál	filtrační hlava z mosazi s nikelinovým povlakem
Prováděcí teplota	+80 °C
Rozměry	výška 430 mm, Ø 160 mm
Jmenovité tlakové napětí	PN 16
Klíč pro montáž	kód 125.210.50
Kód	101.156.95
Značka	IVAR

Omezení pracovní teploty +80 °C znamená, že filtr je vhodný pro systémy s teplou vodou, ale ne pro páru nebo vysokoteplotní aplikace. Jmenovitý tlakový rating PN 16 zajišťuje kompatibilitu s většinou standardních topných a potrubních systémů. Hlava filtru je vyrobena z mosazi s nikelinovým povlakem, který poskytuje odolnost proti korozi a odolnost, zatímco filtrací nádoba je nerezová ocel, což zajišťuje kompatibilitu s potrivodí systémy a dlouhodobou spolehlivost.

Instalace a připojení

Filtr je instalován pomocí standardních potrubních spojek a vyžaduje použití montážního klíče (kód 125.210.50) pro zabezpečení hlavy filtru. Přívodní a odtokové připojení jsou 2 palce F, které musí být zapojeny do odpovídajících potrubních armatur. Doporučuje se připojit filtr k odvodnění, aby bylo usnadněno čištění a odusazení. Během instalace zajistěte, že filtr je namontován svisle a že všechny připojení jsou utažena podle momentových specifikací výrobce. Běžnou chybou je opomenutí zarovnat tlakové měrky pro snadný přístup během údržby. Vždy ověřte směr toku uvedený na těle filtru před utažením připojení.

Kompatibilita a příslušenství

Tento filtr je kompatibilní s běžnými systémy teplé vody a může být použit spolu s dalšími filtračními a úpravami vody komponenty. Pro optimální výkon by měl být připojen k odvodní trubce, aby bylo umožněno vypuštění nečistot během čištění. Montážní klíč (kód 125.210.50) je vyžadován pro montáž a musí být objednán zvlášť. S filtrem nejsou dodávány žádné další příslušenství.

Technický pozadí pro projektanty

Tropfotřísed Cyclone funguje na principu odstředivé separace, kde voda je nucena projít šroubovitou cestou uvnitř filtrací nádoby, což způsobuje, že těžší částice se usadí na dně. Nerezový filtrací cartridge s pórozností 90 μm zachytí jemné částice, což zajistí čistý proud vody. Mosazná hlava filtru s nikelinovým povlakem poskytuje konstrukční pevnost a odolnost proti korozi, zatímco nerezová nádoba zajišťuje kompatibilitu s potrivodí systémy. Integrace filtru do systému závisí na průtoku a na úrovni znečištění vody částicemi. Trvanlivost filtru je ovlivněna frekvencí čištění a tvrdostí filtrované vody.

Údržba a provoz

Filtr vyžaduje periodické manuální čištění pro odstranění nahromaděných nečistot a usazenin. Odusazovací mechanismus umožňuje snadný přístup k filtrací nádobě, kde lze odstranit a vyčistit nerezový cartridge. Během provozu poskytují tlakové měrky indikaci stavu znečištění filtru. Výrazný pokles tlaku přes filtr naznačuje, že je potřeba provést čištění. Nejsou uvedeny konkrétní intervaly údržby, ale doporučuje se kontrolovat a čistit filtr jako součást pravidelné údržby systému.

Příbuzné otázky

Může být filtr připojen k uzavřenému systému teplé vody?
Ano, filtr je vhodný pro systémy teplé vody pracující až do +80 °C a tlaku PN 16. Měl by být instalován na straně přívodu systému.

Je filtr vhodný pro potrivodí aplikace?
Ano, nerezová filtrací nádoba a mosazná hlava s nikelinovým povlakem jsou kompatibilní s potrivodí systémy a splňují příslušné normy.

Může být filtr použit spolu s systémem dávkování chemikálií?
Ano, za předpokladu, že systém dávkování chemikálií neovlivní materiály filtru ani póroznost nerezového cartridge.

Je filtr kompatibilní s automatickými systémy zpětného oplachu?
Ne, filtr je navržen pro manuální čištění a odusazení. Nepodporuje funkci automatického zpětného oplachu.
