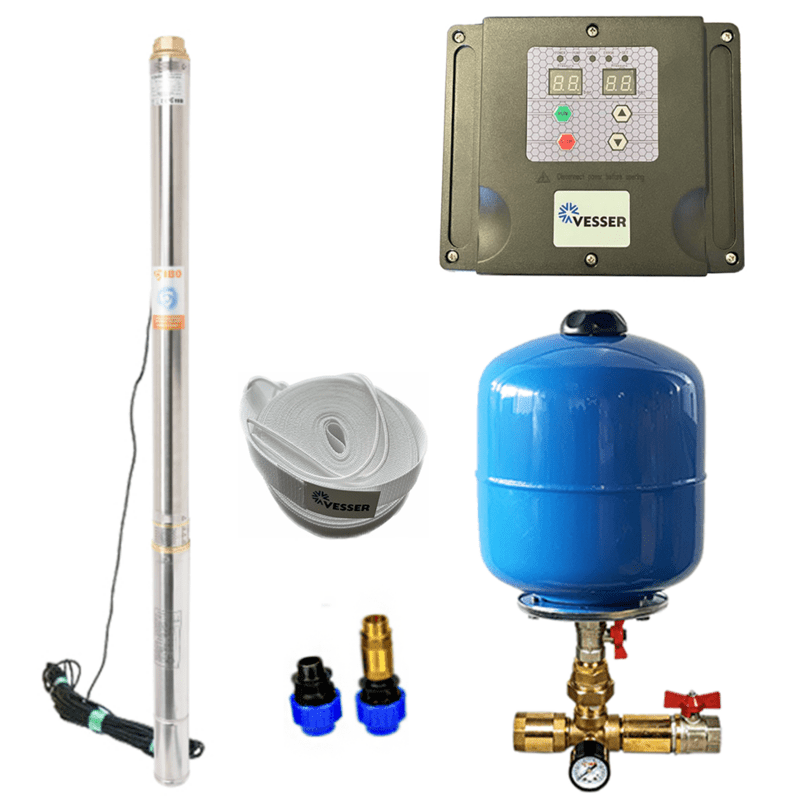

Domácí vodovod s ponorným čerpadlem 2,5" STM 24 s frekvenčním měničem - RTS

Detailní popis produktu

Tato domácí vodárenská soustava je navržena pro bytové i komerční aplikace vyžadující spolehlivé čerpání vody z hlubokých nebo úzkých vrtů, nádrží, nádrží a vrtaných studní. Soustava integruje ponorné čerpadlo s vnitřním frekvenčním měničem, který udržuje konstantní tlak bez ohledu na kolísání poptávky. Je ideální pro zřízení domácího zásobování vodou, zavlažovacích obvodů a malých čerpacích stanic, zejména v venkovských nebo polovenkovských oblastech, kde není k dispozici veřejné zásobování vodou.

Jednotka podporuje jak spojité, tak přerušované provozování a je navržena pro odolnost v prostředí s abrazivními částicemi, jako je písek ve vodě. Modulární design umožňuje snadný přístup pro opravy, a konstrukce z nerezové oceli zvyšuje odolnost proti korozi. Může být integrována do stávajících potrubních systémů nebo použita jako samostatné řešení pro nové stavby nebo rekonstrukce starších objektů.

Technické parametry

EAN	8585054501564
Délka napájecího kabelu (m)	20
Maximální průtok (l/min)	45
Napětí čerpadla (V)	230 V
Rozměry V x Š x H (cm)	120 x 6,35
Výška čerpadla (m)	66
Hmotnost	12,6 kg
Kód	PR_40001

Uvedené parametry poskytují základní data pro správné rozměření systému a výběr komponent. Například výška 66 m ukazuje maximální vertikální výšku, která je klíčová při určování hloubky vrtu nebo nádrže. Průtok 45 l/min definuje schopnost systému dodávat vodu za zatížení, zatímco hodnota 230 V potvrzuje kompatibilitu se standardními jednofázovými elektrickými zdroji. Délka kabelu 20 m by měla být zohledněna při plánování umístění čerpadla ve vrtu nebo nádrži.

Montáž a připojení

Montéři by měli začít tím, že umístí ponorné čerpadlo do zdroje vody, přičemž zaručí minimální hloubku 8 m. Čerpadlo musí být plně ponořeno vždy, aby se zabránilo poškození suchým provozem. Vstupní připojení 1" vyžaduje kompatibilní potrubní nýt s vnějším závitem. Zahrnutý zpětný ventil a nevrací ventil pomáhají zabránit zpětnému průtoku během provozu. Frekvenční měnič by měl být namontován v suchém a přístupném místě, ideálně v blízkosti elektrického panelu. Připojte napájecí napětí 230 V k měniči pomocí výhradního obvodu chráněného proudovým chráničem (RCD). Ujistěte se, že všechny elektrické připojení jsou chráněna před vlhkostí a vibracemi. Běžné chyby při montáži zahrnují nesprávnou hloubku čerpadla, nedostatečné upevnění kabelu nebo opomenutí ověřit orientaci motoru a čerpadlové jednotky. Vždy potvrďte směr otáčení pro správný průtok a ujistěte se, že je těleso čerpadla volné od překážek před uvedením do provozu.

Kompatibilita a příslušenství

Systém je kompatibilní se standardními potrubními průměry 1" a může být integrován do stávajících domácích potrubních systémů. Zahrnutá nádrž na tlak 8 L pomáhá stabilizovat průtok a snížit cyklování čerpadla. Další komponenty, jako jsou filtry, expanzní nádoby nebo regulátory tlaku, mohou být potřeba v závislosti na konkrétní aplikaci a kvalitě vody. Pro prodloužené použití ve zemědělských nebo průmyslových prostředích zvažte přidání ovládacího panelu s funkcí vzdáleného monitorování. Jednotka je vhodná také pro integraci do hasicích systémů díky své vysoké výšce a schopnosti spojitého provozu.

Technický pozadí pro projektanty

Ponorné čerpadlo pracuje na principu vícestupňového axiálního průtoku, kde každý stupeň přispívá k celkové výšce. Frekvenční měnič upravuje otáčky motoru podle systémového tlaku, aby udržoval konstantní výšku 66 m, čímž snižuje mechanické namáhání a prodlužuje životnost komponent. Nerezové těleso poskytuje odolnost proti korozi a abrazivním účinkům, což ho činí vhodným pro dlouhodobé použití v agresivních vodních podmínkách. Modulární design odděluje hydraulickou a motorovou část, což umožňuje výměnu jednotlivých částí místo celé jednotky v případě selhání. Tato vlastnost snižuje čas odstávky a náklady na údržbu. Termální ochranný obvod zajišťuje bezpečný provoz při kolísavém zatížení a zabrání přehřátí při prodlouženém provozu. Projektanti by měli zohlednit potenciální usazování sedimentu ve zdroji vody a integrovat filtraci před čerpadlem, aby ochránili čerpadlovou jednotku a ložiska. Správná srovnání osy čerpadla s motorem je kritická pro hladký provoz a trvanlivost.

Údržba a provoz

Pravidelné kontroly by měly zahrnovat ověření integrity těsnícího prstence, kontrolu izolace kabelu na opotřebení a potvrzení správného fungování tlakového spínače a frekvenčního měniče. Systém nepožaduje plánované intervaly údržby, pokud nevzniknou známky degradace výkonu, jako je snížený průtok nebo neobvyklé hluky. Pokud se čerpadlo začne provozovat suchým nebo ukáže známky abrazivního poškození, demontujte a vyčistěte hydraulickou část. Nahraďte poškozené čerpadlové jednotky nebo ložiska, aby byla obnovena účinnost. Termální pojistka poskytuje bezpečnostní mechanismus, který vypne napájení v případě přetížení nebo přehřátí.

Nejčastější otázky

Může systém pracovat ve vodě obsahující písek?
Ano, čerpadlo je speciálně navrženo pro zpracování abrazivních částic, jako je písek, díky své posilné konstrukci a modulárnímu designu.

Je čerpadlo vhodné pro spojitý provoz?
Ano, systém je vybaven pro spojitý provoz a zahrnuje termální ochranu proti přehřátí při prodlouženém provozu.

Jaká je doporučená hloubka pro instalaci?
Čerpadlo by mělo být umístěno alespoň 8 m pod hladinu vody, aby byl zajištěn stabilní provoz a zabráněno nasávání vzduchu.

Může být systém přizpůsoben pro použití v hasicích aplikacích?
Ano, vysoký výstupní tlak a odolná konstrukce z něj činí vhodný pro integraci do malých hasicích systémů.
