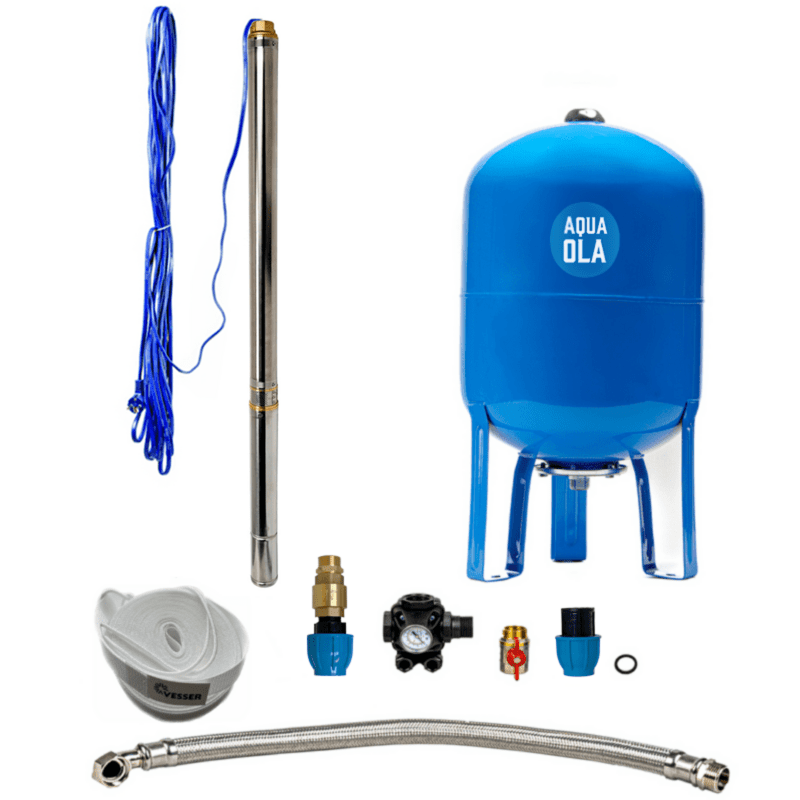

Domácí vodovod se submerzním čerpadlem 3" STM 24/50l - RTS

Detailní popis produktu

Domácí vodovodní systémy se submerzními čerpadly jsou běžně instalovány v soukromých domech, chatách, školách a zemědělských budovách, kde je potřeba stabilní zásobování vodou z hlubokých studní nebo vrtů. Tyto systémy jsou zvláště užitečné, když zdroj vody leží více než 8 m pod povrchem, což je mimo dosah běžných povrchových čerpadel. Systém je navržen pro pitnou a technickou vodu, zajišťuje neustálý provoz v prostředí, kde voda může obsahovat abrazivní částice, jako je písek. Návrh čerpadla umožňuje jeho efektivní provoz ve vrtanech, kde je běžné zbytkové usazeniny.

Systém je obvykle integrován s tlakovou nádrží, uzavíracím ventilem, tlakovým spínačem a potrubím, aby vytvořil kompletní vodovodní síť. Montéři by měli zajistit, že systém je kompatibilní s hloubkou, průtokem a obsahem usazenin zdroje vody. Délka kabelu čerpadla a orientace tlakové nádrže poskytují flexibilitu při instalaci, což umožňuje přizpůsobení různým konkrétním podmínkám. Systém není doporučeno používat pro vodu s vysokou teplotou nebo chemicky agresivní vodu bez dodatečných ochranných opatření.

Technické parametry

Maximální průtok 100 l/min ukazuje, že systém je schopen zásobovat vodou více zásuvek současně, zatímco výška výtahu 93 m zajišťuje dodávku vody do vyšších nádrží nebo horních patr. Napájení 230 V je běžné pro jednofázové domácí systémy. Délka kabelu 20 m umožňuje dostatečný dosah k čerpadlu v hlubokých vrtanech. Kapacita tlakové nádrže 50 L podporuje stabilní regulaci tlaku a zmenšuje cyklování čerpadla. Rozměry 152 x 7,62 cm odrážejí kompaktní tvar, vhodný pro podzemní nebo sklepovou instalaci.

Instalace a připojení

Začněte ověřením hloubky a průměru vrtu, aby bylo možné čerpadlo plně ponořit. Připojte čerpadlo k napájení 230 V pomocí výhradního okruhu s vhodnou ochranou proti přetížení. Proveďte 20 m kabel k řídicímu panelu, zajistěte, aby byl chráněn před mechanickým poškozením a vniknutím vody. Nasaďte tlakovou nádrž svisle nebo vodorovně v závislosti na dostupném prostoru a připojte ji k čerpadlu pomocí zahrnutého 80 cm flexibilního hadice. Nasaďte uzavírací ventil mezi čerpadlem a tlakovou nádrží, aby se zabránilo návratu vody. Zabezpečte všechna závitová spojení potrubní páskou a utáhněte podle specifikací výrobce. Otestujte systém napouštěním čerpadla a sledováním tlakoměru pro stabilní hodnoty. Běžné chyby instalace zahrnují nesprávné vedení kabelu, nedostatečnou podporu tlakové nádrže a špatné zarovnání čerpadla ve vrtu.

Kompatibilita a příslušenství

Systém je kompatibilní se standardními domácími vodovodními systémy a může být integrován s dalšími komponenty, jako jsou expanzní nádoby, regulátory tlaku a filtracní jednotky. Zahrnutý tlakový spínač (PC-2) je továrně nastaven pro standardní provoz, ale lze jej upravit, pokud je to potřeba. Redukce 5/4"x1" a vnitřní a vnější adaptéry 32x1" umožňují připojení k běžným potrubním závitům. Montéři by měli zajistit, že všechny komponenty jsou hodnoceny pro stejný pracovní tlak a teplotní rozsah. Další příslušenství, jako jsou filtry, průtokoměry a dálkové ovládací panely, mohou být potřeba pro větší instalace nebo ty s konkrétními provozními požadavky.

Technický pozadí pro projektanty

Tento systém pracuje na principu odstředivého čerpadla, kde rotor urychluje vodu radiálně, aby vytvořil tlak. Návrh plovoucího rotoru minimalizuje opotřebení způsobené abrazivními částicemi, jako je písek, což z něj dělá vhodný systém pro vrtany s nízkou kvalitou vody. Tělo čerpadla je vyrobeno z koroze odolných materiálů, aby odolávalo dlouhodobému ponoření do vody. Tlaková nádoba uchovává vodu pod tlakem a funguje jako vyrovnávací nádrž, aby zmenšila cyklování čerpadla a udržovala stabilní dodávku. Výkon systému je ovlivněn faktory, jako je výtěžnost vrtu, teplota vody a zátěž usazenin. Projektanti by měli tyto proměnné zohlednit při výběru velikosti čerpadla a kapacity tlakové nádrže, aby zajistili efektivní a spolehlivý provoz po celou životnost systému.

Služba a provoz

Pravidelná kontrola tlakoměru a tlakového spínače zajistí, že systém udržuje konzistentní tlak. Zkontrolujte všechna závitová spojení na úniky a případně je utáhněte. Sledujte provoz čerpadla na neobvyklé hluky nebo vibrace, které mohou signalizovat opotřebení nebo zablokování. Pravidelně čistěte tlakovou nádrž a příslušenství, aby se odstranily usazeniny. Nahraďte tlakový spínač, pokud systém nedokáže udržet tlak nebo pokud čerpadlo příliš často cykluje. V příručce nejsou uvedena konkrétní intervaly údržby, ale doporučuje se pravidelné kontrolování, aby byly potenciální problémy identifikovány včas.

Nejčastější otázky

Může čerpadlo zvládnout vodu s vysokým obsahem písku?
Ano, čerpadlo je navrženo s plovoucími rotorovými čerpadly, která minimalizují opotřebení způsobené pískem a dalšími abrazivními částicemi.

Jaká je maximální hloubka pro instalaci?
Čerpadlo lze instalovat do vrtů hlubších než 8 m díky své vysoké výšce výtahu 93 m.

Je tlaková nádoba svislá nebo vodorovná?
Tlaková nádoba je 50 L svislá nebo vodorovná verze s integrovaným tlakoměrem.

Může být čerpadlo použito ve vrtanech nedávno vyvrtaných?
Ano, čerpadlo je vhodné pro nedávno vyvrtané vrtany, kde mohou být hladiny usazenin vyšší než u zavedených zdrojů.
