Domácí vodovod s ponorným čerpadlem 3" STM 24 / 90l nerezový - RTS

Detailní popis produktu

Domácí vodárenské soustavy s ponornými čerpadly se často používají v bytových domech, letních chatách, školách a zemědělských budovách, kde je potřeba spolehlivé zásobování vodou ze studní nebo vrtů. Tyto systémy se obvykle instalují do podzemních zdrojů, jako jsou studny nebo nově vyvrtané vrtu, kde může být voda obsahující abrazivní částice. Systém integruje tlakový nádrž, uzavírací ventil, tlakový spínač a potřebná šroubení, aby poskytl kompletní řešení pro distribuci vody v budově. Model 3 palce STM 24 je vhodný pro aplikace vyžadující vysoký výkon a průtok, což ho činí ideálním pro objekty s dlouhými potrubními trasy nebo vyššími nádržemi.

Instalatéři pracující s těmito systémy musí zohlednit faktory jako hloubka studny, kvalita vody a hydraulický odpor v potrubní síti. Systém je navržen tak, aby zvládl vodu s pískem, což je běžné u nově vyvrtaných vrtů. Návrh plovoucího čerpadla snižuje opotřebení způsobené abrazivními částicemi, čímž zajišťuje delší provozní život. Jednotka je také kompatibilní se standardními potrubními systémy a může být integrována s automatickými řízeními pro nepřetržitý zásobování vodou.

Technické parametry

Maximální průtok 100 l/min a hloubka čerpaní 93 m ukazuje na schopnost systému dodávat vodu na významné vzdálenosti nebo do vyšších patr vícepodlažních budov. Napájecí napětí 230 V vyžaduje standardní jednofázové elektrické připojení, zatímco délka kabelu 20 m umožňuje flexibilní hloubku instalace. Celkové rozměry 152 cm výšky a 7,62 cm průměru jsou důležité pro zapasování jednotky do vrtu a zajištění dostatečného prostoru pro údržbu.

Instalace a připojení

Instalace začíná ověřením hloubky studny nebo vrtu a hladiny vody, aby bylo možné správně umístit čerpadlo. 3 palce STM 24 by měl být spuštěn do zdroje vody pomocí vhodného kabelu a závěsného systému, aby se zabránilo mechanickému namáhání motoru. Vstupní připojení musí být utěsněno nerezovou kroužkem o průměru 1/2 palce, aby se zabránilo vniknutí vzduchu. Tlakový spínač (model PC-2) je připojen mezi tlakovou nádrž a čerpadlo, aby řídil jeho zapínání podle tlakových hodnot. Uzavírací ventil je instalován v následující části potrubí, aby zabránil návratu vody, když je čerpadlo vypnuto.

Klíčové připojovací body zahrnují redukční nýt (5/4 palce na 1 palec) pro integraci tlakové nádrže a závitové šroubení o průměru 1 palec pro návratovou trubku. Systém by měl být po instalaci otestován na netěsnosti a tlaková nádoba napuštěna na doporučenou úroveň pomocí zahrnutého nafukovacího kroužku. Běžné chyby zahrnují nesprávné nafukování tlakové nádrže, nedostatečné zabezpečení závěsného systému a vynechání uzavíracího ventilu, což může vést k neefektivnosti systému nebo poškození.

Kompatibilita a příslušenství

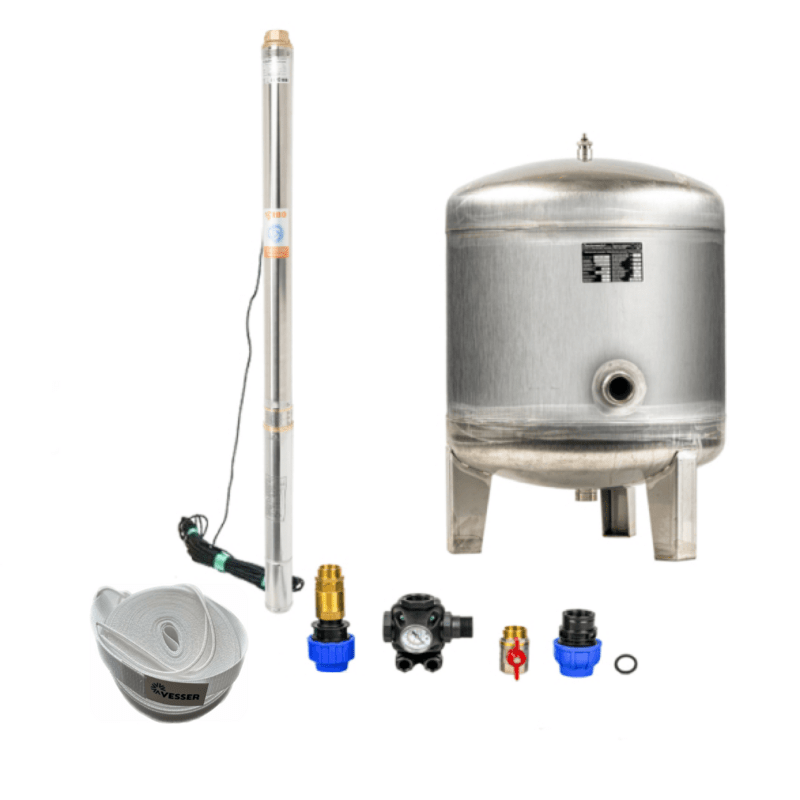

3 palce STM 24 je kompatibilní se standardními elektrickými systémy o napětí 230 V a může být integrován do systémů zásobování vodou s tlakovým řízením. Je dodáván s nerezovou tlakovou nádrží o objemu 90 l, tlakovým spínačem, uzavíracím ventilem a různými šroubeními. Další komponenty, jako filtry nebo expanzní nádoby, mohou být potřeba v závislosti na místních podmínkách vody. Systém nepožaduje konkrétní příslušenství mimo tyto standardní součásti.

Technický pozadí pro projektanty

3 palce STM 24 pracuje na principu odstředivého čerpadla, kde ponorný motor pohání čerpadlo. Návrh plovoucího čerpadla umožňuje přizpůsobení se proměnlivým hladinám vody a snižuje riziko opotřebení způsobené pískem. Nerezová konstrukce poskytuje odolnost proti korozi, což je vhodné pro dlouhodobé použití v vodě se středním obsahem minerálů. Systém se integruje do uzavřeného systému zásobování vodou, kde tlaková nádoba funguje jako vyrovnávací nádrž, aby snížila cyklování čerpadla a prodloužila životnost komponent. Účinnost systému je ovlivněna výnosem studny, průměrem a rozložením potrubí a přesností nastavení tlakového spínače.

Údržba a provoz

Doporučuje se pravidelná kontrola úrovně nafukování tlakové nádrže, funkčnosti uzavíracího ventilu a elektrických připojení, aby byla zajištěna výkonnost systému. Čerpadlo by mělo být pravidelně vyzvednuto pro vizuální kontrolu čerpadla a motorového tělesa na známky opotřebení nebo zablokování. V poskytnutých datech nejsou uvedena žádná plánovaná období údržby, ale údržba by měla být provedena, pokud je pozorován pokles výkonu. Systém by měl být vyčerpán a prohlédnut po dlouhodobém nečinném období, aby se zabránilo vnitřní korozi nebo usazeninám.

Nejčastější otázky

Může být 3 palce STM 24 použit s vodou s vysokým obsahem písku?
Ano, čerpadlo je navrženo s plovoucími čerpadly, aby zvládlo vodu s pískem a dalšími abrazivními částicemi, což ho činí vhodným pro nové nebo špatně filtrované studny.

Jaká je maximální hloubka, ze které může čerpadlo pracovat?
Čerpadlo je vhodné pro hloubky větší než 8 m, s celkovou výškou čerpaní 93 m, která umožňuje jak vertikální výšku, tak odpor vodorovného potrubí.

Je tlaková nádoba zahrnuta v sestavě?
Ano, systém zahrnuje nerezovou tlakovou nádrž o objemu 90 l, spolu s tlakovým spínačem, uzavíracím ventilem a potřebnými šroubeními pro okamžitou instalaci.

Může být čerpadlo ovládáno manuálně?
Čerpadlo je ovládáno automatickým tlakovým spínačem, ale manuální ovládací možnosti by vyžadovaly dodatečné vnější komponenty, které nejsou zahrnuty ve standardní sestavě.
