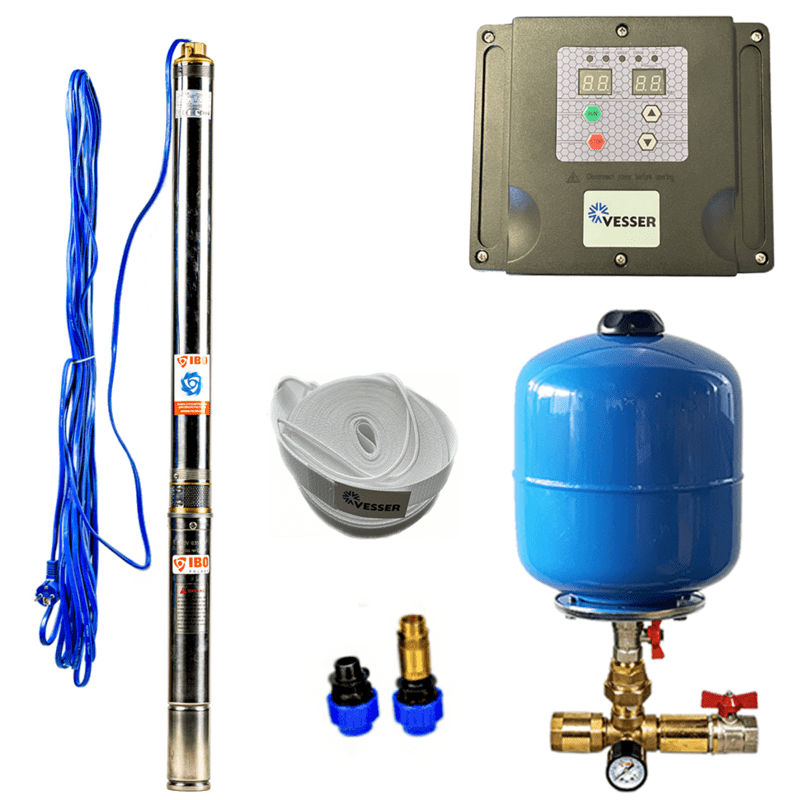

Domácí vodovod s ponorným čerpadlem 3Ti-15 s frekvenčním měničem - RTS

Detailní popis produktu

Tento systém ponorného čerpadla se často instaluje ve vodovodních systémech pro bytové, zemědělské a maloindustriální zásobování vodou. Je navržen k použití ve studnách, vrtech a zásobnících, kde jsou požadovány konstantní tlak a průtok. Systém podporuje jak spojité, tak přerušované provozování a často se používá v zavlažování, přečerpávání nádrží a zvyšování tlaku. Čerpadlo je vhodné pro instalaci ve studnách s omezeným prostorem a je kompatibilní s automatickými tlakovými stanicemi. Instalatéři tento systém často potkávají v domácích vodovodech, zásobnících pro požární ochranu a zemědělském vodohospodářství. Systém je navržen k provozu v prostředí s abrazivními částicemi, jako je písek, a zajišťuje spolehlivou výkon v průběhu času.

Čerpadlo 3Ti-15 se často integruje do domácích vodovodů pro domy, chaty a malé komunity. Je zvlášť užitečné v oblastech, kde jsou zdroje vody hluboké nebo náchylné k usazování sedimentu. Frekvenční měnič umožňuje plynulý provoz a stabilitu tlaku, čímž snižuje mechanické namáhání a opotřebení. To z něj dělá vhodný systém pro dlouhodobý nepřetržitý provoz jak v bytových, tak v profesionálních prostředích.

Technické parametry

EAN	8585054502677
Délka vstupního kabelu (m)	20
Maximální průtok (l/min)	50
Napětí čerpadla (V)	230 V
Rozměry V x Š x H (cm)	95x7.5
Hloubka čerpaní (m)	61
Kód	PR_115169

Maximální průtok 50 l/min ukazuje kapacitu systému pro zajištění požadavků na vodu v středně velkých domácnostech nebo malých zavlažovacích systémech. Hloubka čerpaní 61 m znamená, že čerpadlo může dodávat vodu z výrazně hlubokých zdrojů nebo přes výrazné vertikální vzdálenosti, což ho činí vhodným pro studny a vyšší zásobníky. Délka kabelu 20 m umožňuje flexibilní umístění uvnitř zdroje vody. Napájecí napětí 230 V je běžné pro jednofázové systémy a zajišťuje kompatibilitu s typickou elektrickou infrastrukturou.

Instalace a připojení

Instalace zahrnuje zajištění čerpadla na dně studny nebo zásobníku a připojení vstupní trubky. Uzavírací ventil o průměru 1 palce zabrání návratnému průtoku a by měl být instalován v blízkosti výstupu čerpadla. Přechodový kus s vnějším závitem (32x1 palce) připojí čerpadlo k distribučnímu systému. Ujistěte se, že je tlaková nádoba namontována v stabilním místě a že všechny spoje jsou správně utěsněny. Před uvedením do provozu zkontrolujte správné zarovnání těla čerpadla a zkontrolujte motor na poškození. Běžné chyby zahrnují nesprávnou orientaci závitů a nedostatečné utěsnění, což může vést k únikům nebo snížení účinnosti.

Instalatéři by měli potvrdit, že je čerpadlo plně ponořeno před spuštěním a že hladina vody nepoklesne pod minimální provozní hloubku. Frekvenční měnič by měl být namontován v suchém místě a připojen podle dodaného schématu zapojení. Všechny elektrické spoje musí splňovat místní bezpečnostní předpisy. Po instalaci otestujte systém za zatížení, aby byl zajištěn stabilní tlak a průtok. Během počátečního provozu sledujte systém tepelné ochrany, aby byly detekovány potenciální přetížení nebo závady.

Kompatibilita a příslušenství

Systém je navržen k provozu s běžnými trubkami a přípojkami o průměru 1 palce. Zahrnutá tlaková nádoba (8 l) podporuje automatickou regulaci tlaku a nepotřebuje žádné další komponenty pro základní provoz. Uzavírací ventil a přechodový kus jsou zásadní pro zabránění návratnému průtoku a zajištění bezpečných spojů. Pro hlubší instalace nebo vyšší požadavky na průtok mohou být potřeba další příslušenství, jako jsou delší kabely nebo posilovací trubky. Systém je kompatibilní se většinou běžných distribučních sítí a lze jej integrovat do automatických tlakových stanic nebo systémů požární ochrany.

Technický pozadí pro projektanty

Čerpadlo 3Ti-15 pracuje tak, že převádí elektrickou energii na mechanický pohyb pro čerpání vody ze zdroje. Hydraulické komponenty čerpadla jsou odděleny od motoru, což umožňuje jednodušší údržbu a výměnu jednotlivých částí. Konstrukce z nerezové oceli odolává korozi a prodlužuje životnost systému v prostředí s abrazivními částicemi. Frekvenční měnič upravuje otáčky motoru podle požadavků, čímž snižuje opotřebení a zvyšuje energetickou účinnost. Tato konstrukce je zvlášť výhodná v systémech, kde hladina vody kolísá nebo kde jsou přítomny písek a další pevné látky. Čerpadlo je vhodné pro integraci do uzavřených systémů, otevřených zásobníků a tlakových sítí, což z něj dělá univerzální řešení pro široké spektrum aplikací.

Modulární design systému umožňuje rychlé rozmontování a opravu bez nutnosti úplné výměny. Tepelná pojistka poskytuje ochranu proti přehřátí, zatímco ochrana před přetížením a nízkým napětím zabrání poškození způsobenému elektrickými anomáliemi. Schopnost čerpadla pracovat v hloubkách až 50 m pod povrchem z něj dělá vhodné řešení pro hluboké studny a velké zásobníky. Návrh plovoucího rotoru zajišťuje efektivní provoz i při proměnlivých průtocích, a jednofázový motor je kompaktní a snadno integrovatelný do stávajících systémů.

Údržba a provoz

Doporučuje se pravidelně kontrolovat tělo čerpadla, těsnění a motor, aby byl zajištěn bezproblémový provoz. Systém tepelné ochrany by měl být pravidelně testován, aby bylo potvrzeno, že se správně aktivuje v případě závady. Pro frekvenční měnič a tlakovou nádrž není plánována žádná údržba, ale tyto komponenty by měly být vizuálně kontrolovány na známky opotřebení nebo koroze. V případě poruchy umožňuje modulární design rychlou výměnu vadných částí bez nutnosti odstranění celého systému ze zdroje vody. Garance 4 let pokrývá vady materiálu a výroby, což poskytuje záruku pro dlouhodobý provoz.

Během provozu sledujte systém na neobvyklé hluky, vibrace nebo kolísání tlaku, které mohou signalizovat zablokování nebo mechanické problémy. Pokud čerpadlo nepřijde do provozu nebo ukazuje známky přehřátí, okamžitě vypněte napájení a zkontrolujte elektrické spoje. Systém je navržen pro nepřetržitý provoz, ale prodloužený provoz v suchých podmínkách by měl být vyhýbán, aby nedošlo k poškození motoru a těsnění. Vždy zajistěte, že hladina vody zůstává nad minimální provozní hloubkou, aby byl zajištěn optimální výkon a zabráněno provozu v suchu.

Nejčastější otázky

Může být 3Ti-15 použit ve studnách s vysokým obsahem písku?
Ano, čerpadlo je speciálně navrženo pro zdroje vody s abrazivními částicemi, jako je písek. Jeho konstrukce minimalizuje opotřebení a zajišťuje spolehlivý provoz v takových podmínkách.

Je systém vhodný pro požární ochranu?
Ano, čerpadlo lze integrovat do malých a středních systémů požární ochrany. Poskytuje dostatečný tlak a průtok pro nouzové použití v bytových a zemědělských aplikacích.

Může být frekvenční měnič upraven pro konkrétní požadavky na tlak?
Ano, vestavěný frekvenční měnič umožňuje regulaci tlaku podle požadavků systému. To zajišťuje stabilní provoz a snižuje mechanické namáhání čerpadla.

Kolik hluboko může být čerpadlo ponořeno?
Čerpadlo je schváleno pro ponoření až 50 m pod povrch, což ho činí vhodným pro hluboké studny a velké zásobníky.
