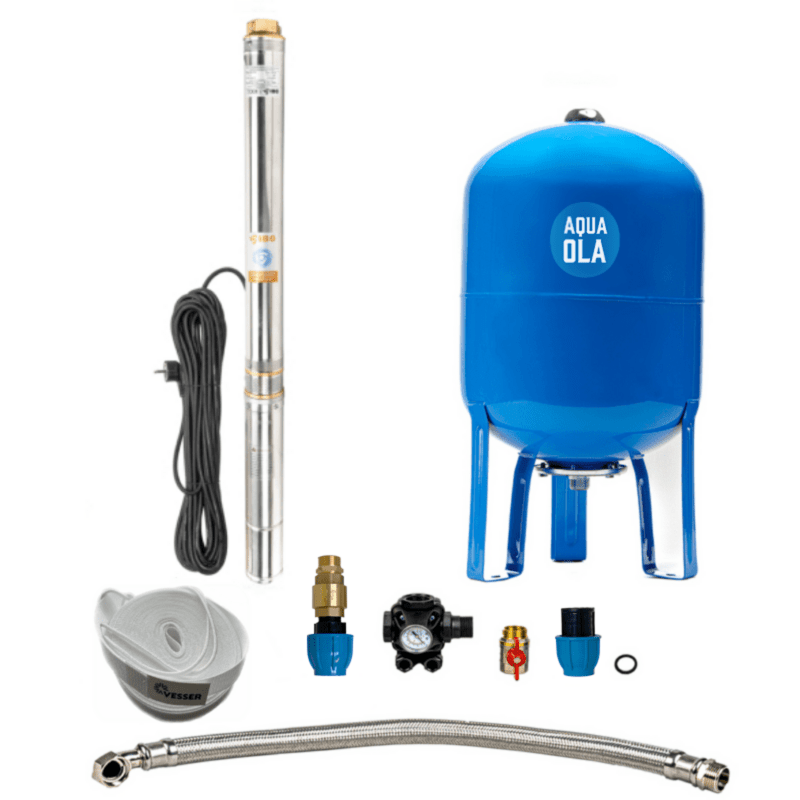

Domácí vodovod s ponorným čerpadlem IBO 3 SDM24 / 60l - RTS

Detailní popis produktu

Vodovodní systémy s ponornými čerpadly jsou běžně instalovány v soukromých domech, chatách, školách a zemědělských zařízeních. Tyto systémy jsou základní pro čerpání vody z studní nebo vrzů a udržování stabilního tlaku pro domácí potřebu. Model IBO 3 SDM24 je vhodný pro místa, kde zdroje vody leží hlouběji než 8 m. Ideální je jak pro nové, tak i pro stávající vodovodní konstrukce, zejména pokud obsahuje voda abrazivní částice jako písek. Návrh samočisticího rotoru čerpadla zajistí spolehlivý provoz i v takových podmínkách.

Systém je navržen pro použití se standardní elektrickou infrastrukturou a je obvykle integrován s tlakovou nádobou, uzavíracím ventilem a tlakovým spínačem. Umožňuje vertikální i horizontální montáž tlakové nádoby, což poskytuje flexibilitu vzhledem ke skladbě prostoru. Montéři by měli zohlednit celkový potřebný tlak pro jejich aplikaci, včetně statického zdvihu a třecích ztrát, aby zajistili správné fungování čerpadla.

Technické parametry

Maximální průtok 70 l/min umožňuje efektivní distribuci vody mezi více výstupy. Maximální výška čerpaní 80 m ukazuje, že čerpadlo dokáže kompenzovat výrazné rozdíly výšky nebo odpor trubek. Napájení 230 V je standardní pro jednofázové systémy, a délka kabelu 20 m poskytuje flexibilitu v umístění čerpadla ve vrzu. Kompaktní rozměry (132 x 7,5 cm) umožňují instalaci v omezeném prostoru, zatímco tlaková nádoba o objemu 60 litrů zajišťuje snížení cyklování čerpadla a stabilizaci tlaku.

Instalace a připojení

Začněte přípravou studny nebo vrzu, aby byl čistý a bez překážek. Opatrně spusťte čerpadlo, abyste zabránili poškození rotoru nebo motoru. Připojte čerpadlo k sací trubce pomocí 1 palcového spojovacího kusu, zajištěného pevným sednutím. Tlakovou nádobu namontujte vertikálně nebo horizontálně podle dostupného prostoru. Namontujte tlakový spínač a připojte ho k nádobě pomocí zahrnuté hadice o délce 80 cm. Připevněte uzavírací ventil, aby zabránil zpětnému průtoku, a použijte závitové adaptéry 32x1", aby bylo možné připojit se ke stávajícím potrubím. Zkontrolujte všechna spojení na netěsnosti a ujistěte se, že je tlakový spínač správně nastaven do provozního rozsahu nádoby. Běžné chyby instalace zahrnují špatné umístění čerpadla, nedostatečné upevnění tlakové nádoby a nesprávné nastavení tlakového spínače.

Kompatibilita a příslušenství

Tento systém je kompatibilní se standardními domácími vodovodními systémy a lze jej integrovat do stávající kanalizační infrastruktury. Souprava zahrnuje většinu požadovaných komponent, ale podle místních předpisů nebo složitosti systému mohou být potřeba další adaptéry, jako izolační ventily nebo expanzní nádoby. Pro tento model nejsou doporučovány žádné konkrétní související produkty, protože sada obsahuje všechny nutné příslušenství pro kompletní instalaci.

Technické pozadí pro projektanty

Model IBO 3 SDM24 pracuje jako odstředivé ponorné čerpadlo, které využívá plovoucí rotor ke snížení opotřebení způsobeného abrazivními částicemi. Motor je utěsněn a navržen pro dlouhotrvající provoz pod vodou. Tlaková nádoba slouží jako vyrovnávací nádrž ke snížení cyklování čerpadla a udržení stabilního tlaku. Systém se integruje se standardními elektrickými obvody a lze jej ovládat tlakovým spínačem. Dlouhodobá účinnost závisí na kvalitě zdroje vody a pravidelné údržbě tlakové nádoby a čerpadla. Správné rozměření systému podle potřebného průtoku a výšky čerpaní je klíčové pro optimální výkon.

Údržba a provoz

Pravidelné kontroly by měly zahrnovat ověření vzduchového tlaku v tlakové nádobě a inspekci systému na netěsnosti. Tlakový spínač by měl být testován, aby se ujistil, že se aktivuje správně. Čerpadlo nevyžaduje pravidelnou údržbu, pokud není slyšet neočekávaný hluk nebo neklesá výkon. Pokud tlaková nádoba přestane stabilizovat tlak, může být potřeba její znovunaplnění nebo výměna. Nejsou stanoveny konkrétní intervaly údržby pro tento model.

Nejčastější otázky

Lze toto čerpadlo použít ve vyhloubené studni?
Ano, návrh plovoucího rotoru čerpadla ho činí vhodným pro nové studny, kde může voda obsahovat vyšší množství písku nebo abrazivních částic.

Je tlaková nádoba zahrnuta v sadě?
Ano, sada zahrnuje tlakovou nádobu o objemu 60 litrů, která může být namontována vertikálně nebo horizontálně a má vestavěný tlakoměr.

Jaký rozměr připojení používá čerpadlo?
Čerpadlo se připojuje pomocí 1 palcového spojovacího kusu, a navíc jsou k dispozici závitové adaptéry pro kompatibilitu se standardními potrubími.

Může čerpadlo zvládnout vodu s vysokým obsahem písku?
Ano, návrh plovoucího rotoru zvyšuje odolnost proti opotřebení způsobenému pískem a dalšími částicemi.
