Domácí vodovod s ponorným čerpadlem 3 - SDM33 s frekvenčním měničem - RTS

Detailní popis produktu

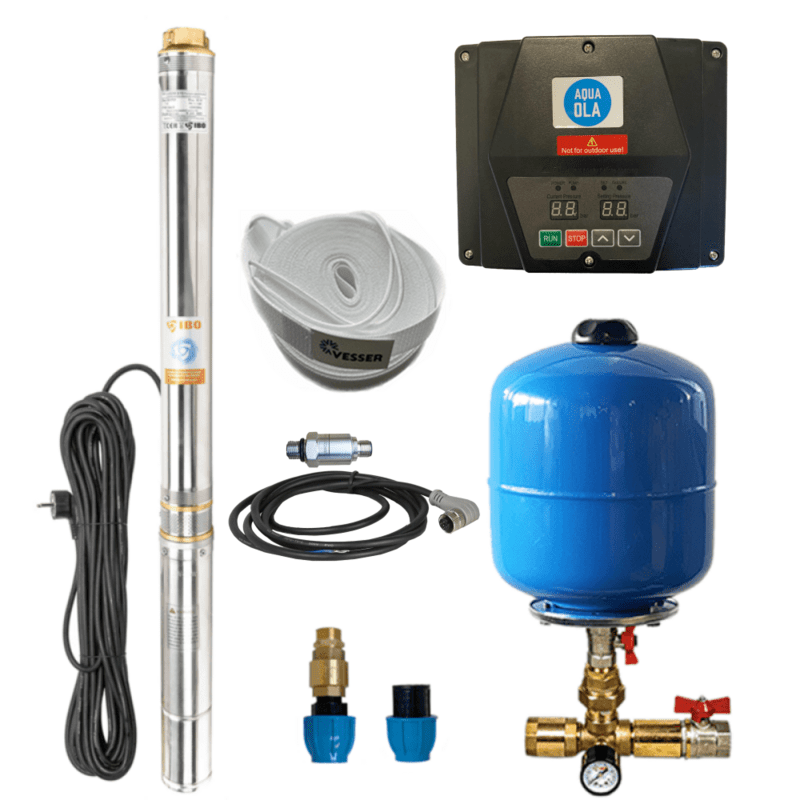

Domácí vodovodní systémy s ponornými čerpadly se běžně používají v obytných, zemědělských a lehkých průmyslových prostorách k vytěžování a distribuci pitné nebo technické vody z podzemních zdrojů. Montéři pracují typicky se závětrnými nebo úzkými vrti, studnami a nádržemi, kde spolehlivá regulace tlaku a odolnost proti abrazivním částicím jsou zásadní. Tyto systémy jsou integrovány do vodovodních sítí, zavlažovacích systémů a požárních stanic. Systém IBO 3-SDM33 s frekvenčním měničem VESSER je navržen pro takové aplikace, kde zajišťuje neustálou činnost a přesnou správu tlaku.

Při instalaci do hlubokých studní musí být systém kompatibilní s rozměry vývrtu a hloubkou zdroje vody. Čerpadlo je plně ponorné a může pracovat do hloubky 50 m pod hladinou vody. Podporuje jak domácí, tak komerční použití, včetně zavlažování, požární ochrany a zvyšování tlaku v potrubních systémech. Modulární konstrukce umožňuje jednodušší údržbu ve srovnání s monoblokovými jednotkami, protože hydraulické a motorové komponenty jsou oddělené.

Technické parametry

Maximální průtok 70 l/min a výška 117 m určují vhodnost čerpadla pro aplikace s vysokým tlakem, jako je distribuce vody v vícepodlažních budovách nebo zavlažovací systémy. Délka napájecího kabelu 20 m zajišťuje flexibilitu v umístění čerpadla ve studni. Jednofázový motor 230 V vyžaduje standardní elektrickou infrastrukturu a rozměry umožňují instalaci v omezeném prostoru.

Instalace a připojení

Instalace začíná ověřením rozměrů studny nebo nádrže, aby čerpadlo sedělo bez překážek. Čerpadlo je spuštěno vhodným lanem nebo kabelem a vstup musí být umístěn jen nad dnem, aby se zabránilo vstupu usazenin. Připojení se provádí pomocí 1 palce potrubních přípojek, což vyžaduje kompatibilní redukce nebo adaptéry pro integraci do stávajících systémů. Je nutné nainstalovat zpětný ventil dolů proudem, aby se zabránilo návratu vody při vypnutí čerpadla.

Klíčové kontroly při instalaci zahrnují potvrzení, že napájecí napětí odpovídá hodnotě čerpadla, správnou konfiguraci frekvenčního měniče pro požadovaný rozsah tlaku a ověření, že tlaková nádoba je správně rozměrována, aby minimalizovala cyklování čerpadla.

Kompatibilita a příslušenství

Tento systém je navržen k integraci do standardních domácích a zemědělských vodovodních systémů. Vyžaduje tlakovou nádrž (8 L zahrnuta) k vyrovnávání tlakových kolisací a snížení opotřebení čerpadla. Tlakový spínač není zahrnut a musí být zakoupen zvlášť, pokud je potřeba ručního ovládání. Zahrnutý zpětný ventil zabrání návratu vody a udrží tlak v systému mezi cykly. Další příslušenství, jako filtry nebo expanzní nádoby, mohou být potřeba v závislosti na kvalitě vody a rozložení systému.

Technický pozadí pro projektanty

Čerpadlo pracuje pomocí jednofázového indukčního motoru s vestavěnou tepelnou ochranou, který pohání vícestupňovou odstředivou turbínu. Frekvenční měnič upravuje otáčky motoru, aby udržoval konstantní tlak bez ohledu na kolisace poptávky. Turbíny jsou volně pohyblivé, což umožňuje kompenzovat opotřebení a nesrovnalosti, přičemž snižuje mechanické namáhání. Konstrukce z nerezové oceli poskytuje odolnost proti korozi v agresivních vodních prostředích a uzavřený motorový obal zabrání proniknutí vody. Modulární konstrukce umožňuje snadnou výměnu hydraulické části bez nutnosti vyndat celou jednotku ze studny.

Výkon systému je ovlivněn hloubkou zdroje vody, třením v potrubí a přítomností usazenin. Funkce odolnosti proti písku prodlužuje dobu provozu v prostředích s vysokým obsahem částic. Pro optimální účinnost by mělo být čerpadlo provozováno v doporučeném rozsahu průtoku a tlaku uvedeném v technické dokumentaci. Dlouhodobá spolehlivost závisí na pravidelné kontrole izolace napájecího kabelu, teploty motoru a stavu turbín.

Údržba a provoz

Doporučuje se pravidelné kontrolování, aby čerpadlo pokračovalo v efektivním provozu. Klíčové body zahrnují ověření integrity izolace napájecího kabelu, testování funkce tepelné ochrany a kontrolu turbín na známky opotřebení nebo zablokování. Frekvenční měnič by měl být kontrolován na chybové kódy nebo neobvyklé hodnoty, které mohou signalizovat elektrické problémy. V příručce nejsou uvedena konkrétní intervaly údržby, ale údržba by měla být prováděna jako součást pravidelných kontrol systému nebo po jakékoliv odchylce v provozu.

Nejčastější otázky

Může být čerpadlo použito pro požární ochranu?
Ano, čerpadlo je vhodné pro malé a střední požární systémy díky své vysoké výšce a kapacitě průtoku. Mělo by být kombinováno s vlastní tlakovou nádrží a řídicím systémem pro konzistentní výkon.

Je možné upravit frekvenční měnič pro různé požadavky na tlak?
Ano, frekvenční měnič VESSER umožňuje nastavení tlaku podle konkrétních potřeb systému. To umožňuje přizpůsobení různým typům budov nebo rozložení vodovodních sítí.

Může být čerpadlo nainstalováno do úzké studny s malým průměrem?
Ano, kompaktní rozměry umožňují jeho použití ve vrtanech s malým průměrem. Ujistěte se, že je čerpadlo správně umístěno, aby nedocházelo ke kontaktu se stěnami a umožnilo hladký průtok vody do vstupu.

Jak se aktivuje tepelná ochrana během provozu?
Tepelná ochrana se aktivuje automaticky, pokud motor překročí bezpečné provozní teploty. Tím se zabrání poškození přehřátím a zajišťuje bezpečné vypnutí čerpadla, dokud se neochladí.
