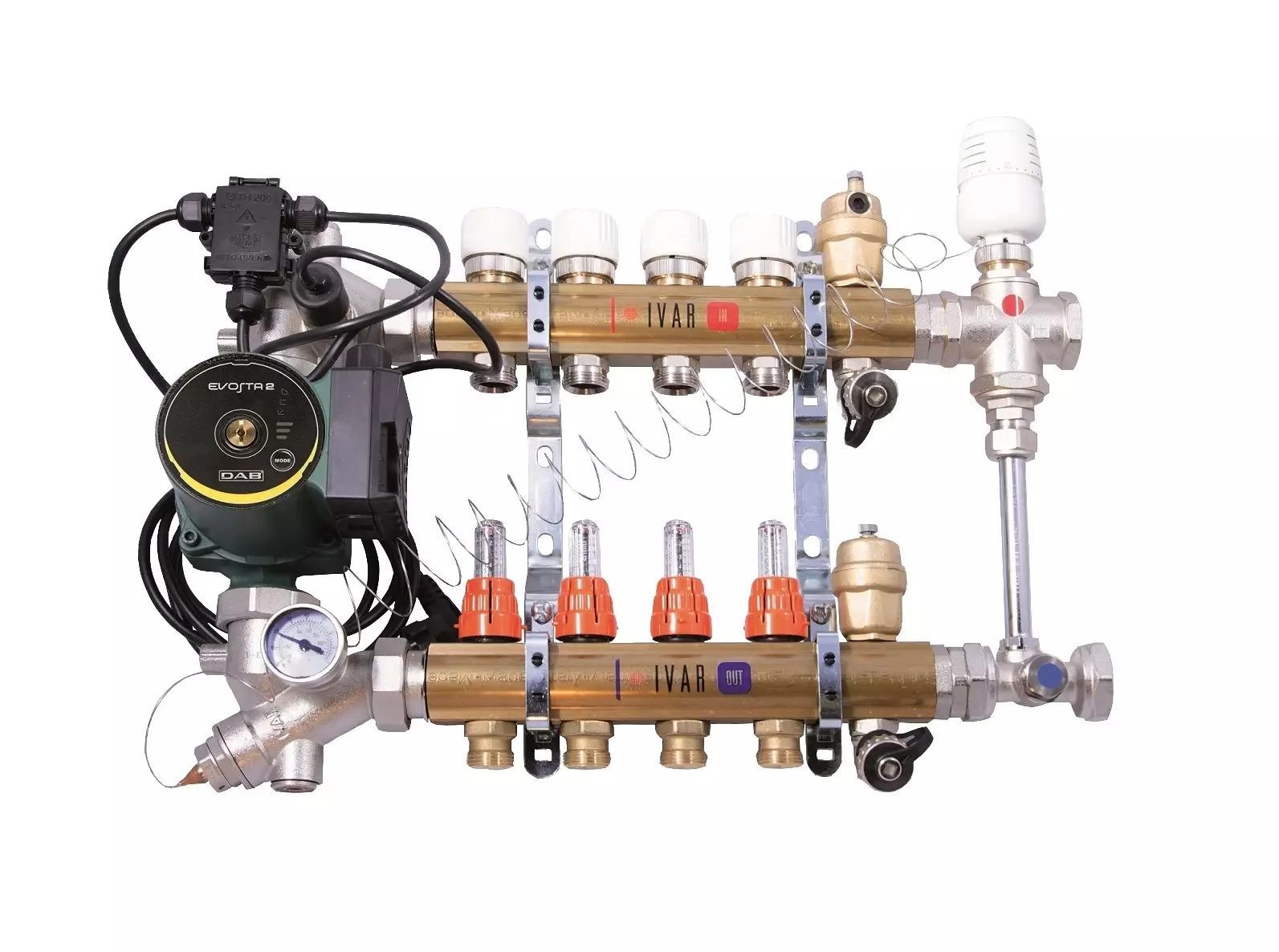

DUAL-MIX - Kombinovaný otopný sada - bez skříně - 1 "xEK; 7cestný; mosaz
Kód: 557675VPBSSouvisející produkty
Detailní popis produktu
Tato 7cestná kombinovaná otopná sada je navržena pro použití v kombinovaných otopných soustavách, které integrují podlahové vytápění s radiátory. Často se používá v bytových a komerčních budovách, kde je vyžadováno vyvážené rozdělení tepla. Soustava je instalována otopními techniky a servisními techniky, kteří řídí integraci více otopných obvodů. Sada umožňuje individuální řízení obvodů a zajišťuje rovnoměrné rozdělení tepla v různých zónách. Je vhodná jak pro nové instalace, tak pro modernizace systémů.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Prováděcí teplota | +90 °C |
| Jmenovitý tlak | PN 6 |
| Kód | 557675VPBS |
| Značka | IVAR |
Instalace a připojení
Instalace začíná upevněním rozdělovače a sběrnice na stěnu nebo podlahu pomocí dodávaných montážních lišt. Přívodní a odtokové připojení jsou vnitřní 1 palce F závity, které je třeba zkontrolovat pro kompatibilitu s potrubím systému. Oběhové čerpadlo je připojeno k elektrické síti a řídicí vedení musí být ověřeno pro správnou polaritu a izolaci. Běžnou chybou je nesprávná poloha obchodu, což může vést k neefektivnímu oběhu. Systém musí být vyčištěn před uvedením do provozu, aby se odstranily nečistoty a zajistila hladká funkce.
Kompatibilita a příslušenství
Tato sada je kompatibilní se standardními systémy podlahového vytápění a radiátorovými obvody. K plnému provozu systému mohou být potřeba další komponenty, jako je kotel, roztažné nádoba a externí řídicí termostat. Řízení oběhového čerpadla lze integrovat s termostatem IVAR.AC 614 E, pokud je potřeba automatické vypnutí čerpadla. Skříň je třeba objednat zvlášť pomocí kódových přípon: bez skříně (BS), zabudovaná (standardní kód), nebo stěnová (kód + N).
Technický pozadí pro projektanty
Systém pracuje tím, že rozděluje ohřátou vodu přes více obvodů, každý z nich je řízen průtokoměrem a uzavíracím ventilem. Konstrukce z mosazi CW617N zajišťuje dlouhodobou odolnost proti korozi a tepelnému roztažení. 7cestná konfigurace umožňuje vyvážení jednotlivých obvodů, což je zásadní pro udržování rovnoměrného výkonu tepla. Integrace obchodu zajišťuje, že čerpadlo pokračuje v oběhu vody i tehdy, když jsou některé obvody uzavřené. Účinnost systému závisí na správné izolaci rozdělovače a správném vyvážení průtoků.
Údržba a provoz
Pravidelná údržba zahrnuje kontrolování čerpadla na vibrace a hluk, ověření funkce uzavíracích a vyvažovacích ventilů a kontrolu rozdělovače na netěsnosti. Systém by měl být pravidelně vyčištěn, aby se odstranily usazeniny a nečistoty. Tlakový pojistný ventil a termostat by měly být testovány ročně. Systém musí být vyčištěn před uvedením do provozu, zejména při kombinaci podlahového a radiátorového vytápění, aby se zabránilo zácpám a neefektivitě.
Nejčastější otázky
Lze oběhové čerpadlo řídit externě?
Ano, čerpadlo lze řídit pomocí externího termostatu, jako je IVAR.AC 614 E, pro automatické vypnutí.
Je skříň součástí sady?
Ne, skříň je třeba objednat zvlášť pomocí kódových přípon: BS pro bez skříně, standardní kód pro zabudovanou, nebo kód + N pro stěnovou.
Jaká je maximální provozní teplota?
Systém je určen pro maximální provozní teplotu +90°C, což je vhodné pro standardní centrální vytápění.
Lze tuto sadu použít jak pro podlahové, tak pro radiátorové vytápění?
Ano, 7cestná konfigurace umožňuje integraci obvodů podlahového vytápění a radiátorových obvodů do jediného systému.
Doplňkové parametry
| Kategorie: | IVAR.CI 557 VP - sestava podlahové vytápění / radiátor se skříní |
|---|---|
| Hmotnost: | 12.8 kg |
| Druh výrobku: | skříňka pro rozdělovač |
| Rozměr závitu: | 1" |
| Typ připojení: | svěrné šroubení |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 6 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +90 °C |
| Posledná aktuálizacia ceny: | 21.11.2024 21:00:33 |
