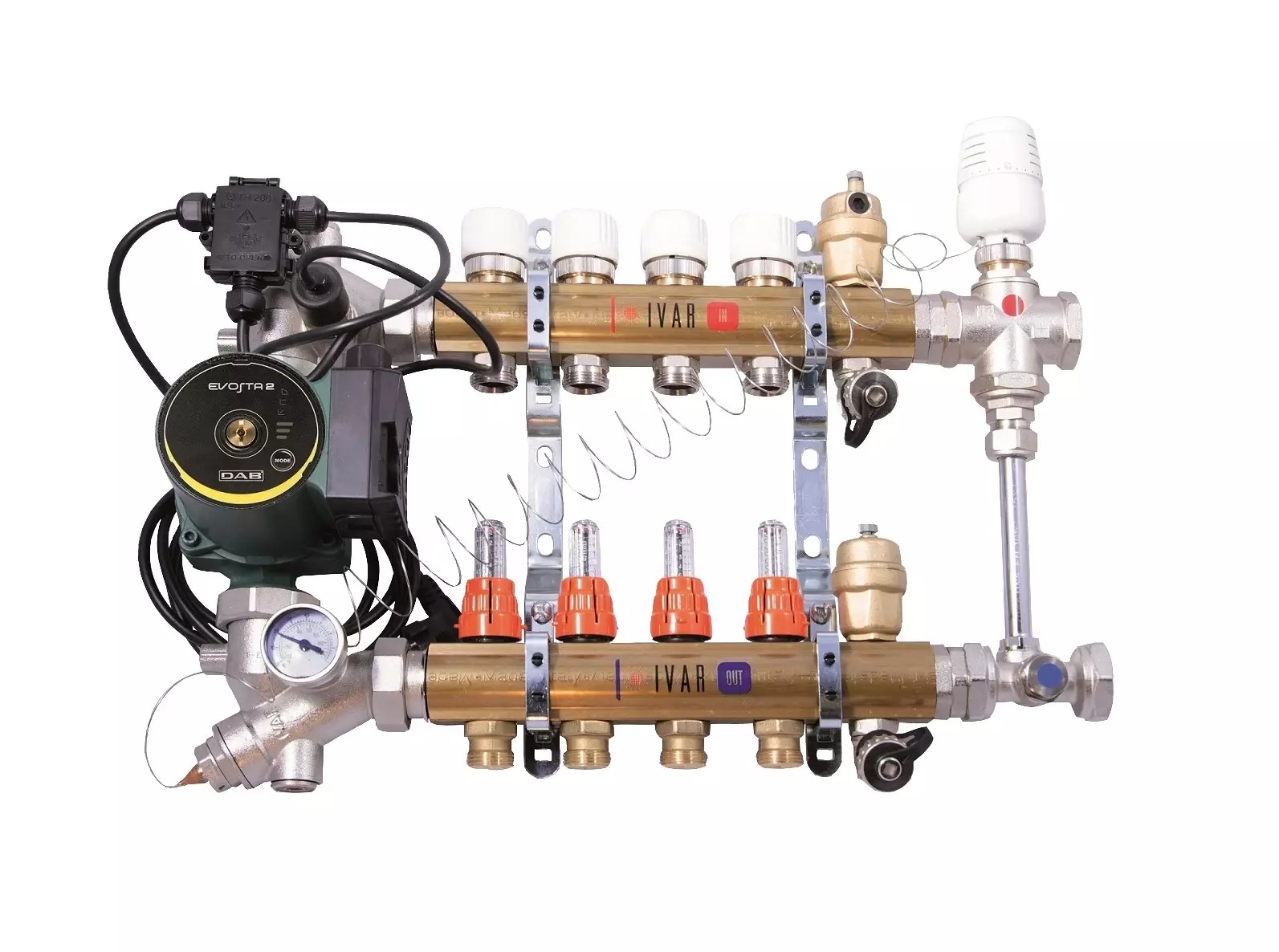

DUAL-MIX - Kombinovaný otopný sada - bez skříně - 1 "xEK; 9cestný; mosaz
Kód: 557677VPBSSouvisející produkty
Detailní popis produktu
Tato kombinovaná otopná sada je navržena pro použití v bytových a komerčních budovách s kombinovanými otopnými soustavami, jako jsou ty kombinující podlahové vytápění s radiátory. Často se používá v novostavbách a rekonstrukcích, kde jsou požadována přesné řízení teploty a zónování. Soustava je instalována otopními techniky a servisními techniky, kteří zajišťují integraci více otopných okruhů do jednotného ovladatelného jednotky. Sada umožňuje individuální řízení a vyvažování okruhů, což zajišťuje rovnoměrné rozdělení tepla a energetickou účinnost.
Instalace obvykle zahrnuje montáž jednotky na centrální místo, připojení k kotli a otopným okruhům a konfiguraci řídicích komponent. Jednotka je vhodná pro systémy, kde je maximální provozní teplota 90°C a nominální tlak nepřesahuje PN 6. Mosazná konstrukce zajišťuje odolnost a odolnost proti korozi v běžných otopných prostředích.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Provozní teplota | +90 °C |
| Nominální tlak | PN 6 |
| Kód | 557677VPBS |
| Značka | IVAR |
Instalace a připojení
Jednotka je připojena prostřednictvím vnitřního 1 palce F závitu, který musí být ověřen pro kompatibilitu s kotlem nebo zdrojem tepla. Během instalace je důležité zajistit, že všechna připojení jsou správně utěsněna a že jednotka je pevně upevněna pomocí poskytnutých montážních konzol. Běžnou chybou je opomenutí vyplavení systému před uvedením do provozu, což může vést k zablokování nebo snížení účinnosti. Oběhové čerpadlo musí být zapojeno podle elektrického zapojení poskytnutého v sadě a odběr musí být správně nakonfigurován, aby umožnil vyvažování systému.Kompatibilita a příslušenství
DUAL-MIX 557677VPBS je kompatibilní se standardními otopnými systémy podlahového a radiátorového vytápění. Obsahuje termostat s odděleným ponořovacím teplotním čidlem pro konstantní regulaci teploty. Funkce vypnutí čerpadla však není součástí sady a musí být řízena prostřednictvím externího termostatu nebo vyššího řídicího systému, jako je IVAR.AC 614 E. Další komponenty, jako jsou expanzní nádoby nebo vyvažovací ventily, mohou být potřeba v závislosti na návrhu systému.Technický pozadí pro projektanty
Jednotka pracuje tím, že rozděluje ohřátou vodu do více okruhů s individuální regulací průtoku pro každý. Materiál mosaz CW617N poskytuje dobrou tepelnou vodivost a mechanickou stabilitu, což z ní dělá vhodný materiál pro dlouhodobé použití v otopných systémech. Integrace do celkového systému závisí na návrhu potrubí a řídicí strategie. Trvanlivost a účinnost jsou ovlivněny kvalitou instalace, čistotou systému a použitím vhodných údržbových postupů, jako je vyplavení systému a úprava GEL.LONG LIFE 100.Údržba a provoz
Pravidelná údržba zahrnuje kontrolování netěsností, zajištění správného provozu oběhového čerpadla a ověření funkce uzavíracích a vyvažovacích ventilů. Systém by měl být vyplaven před uvedením do provozu a pravidelně během provozu, aby se odstranily nečistoty. Doporučuje se použít systémovou úpravu, aby se zabránilo vzniku vloček a korozi. V krátkosti nejsou uvedena konkrétní intervaly údržby, ale dodržování pokynů výrobce je zásadní pro udržení výkonu.Nejčastější otázky
Může být oběhové čerpadlo řízeno externě?
Ano, funkce vypnutí čerpadla není součástí sady a musí být řízena prostřednictvím externího termostatu nebo řídicí jednotky IVAR.AC 614 E.
Je jednotka vhodná pro kombinované systémy podlahového a radiátorového vytápění?
Ano, DUAL-MIX 557677VPBS je speciálně navržen pro použití v systémech, které kombinují podlahové vytápění s radiátory.
Jaká je doporučená příprava systému před uvedením do provozu?
Doporučuje se vyplavení celého systému podle pokynů výrobce a úprava GEL.LONG LIFE 100, aby se zabránilo znečistění a zlepšila účinnost.
Jaká je funkce odběru v sadě?
Odběr umožňuje vyvažování systému a zajišťuje, že oběhové čerpadlo může efektivně pracovat, i když jsou některé okruhy uzavřené nebo neaktivní.
Doplňkové parametry
| Kategorie: | IVAR.CI 557 VP - sestava podlahové vytápění / radiátor se skříní |
|---|---|
| Hmotnost: | 11.15 kg |
| Druh výrobku: | skříňka pro rozdělovač |
| Rozměr závitu: | 1" |
| Typ připojení: | svěrné šroubení |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 6 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +90 °C |
| Posledná aktuálizacia ceny: | 21.11.2024 22:21:46 |
