DUAL-MIX - Kombinovaný otopný sada - bez skříně - 1 "xEK; 4cestný; mosaz
Kód: 557672VPBSSouvisející produkty
Detailní popis produktu

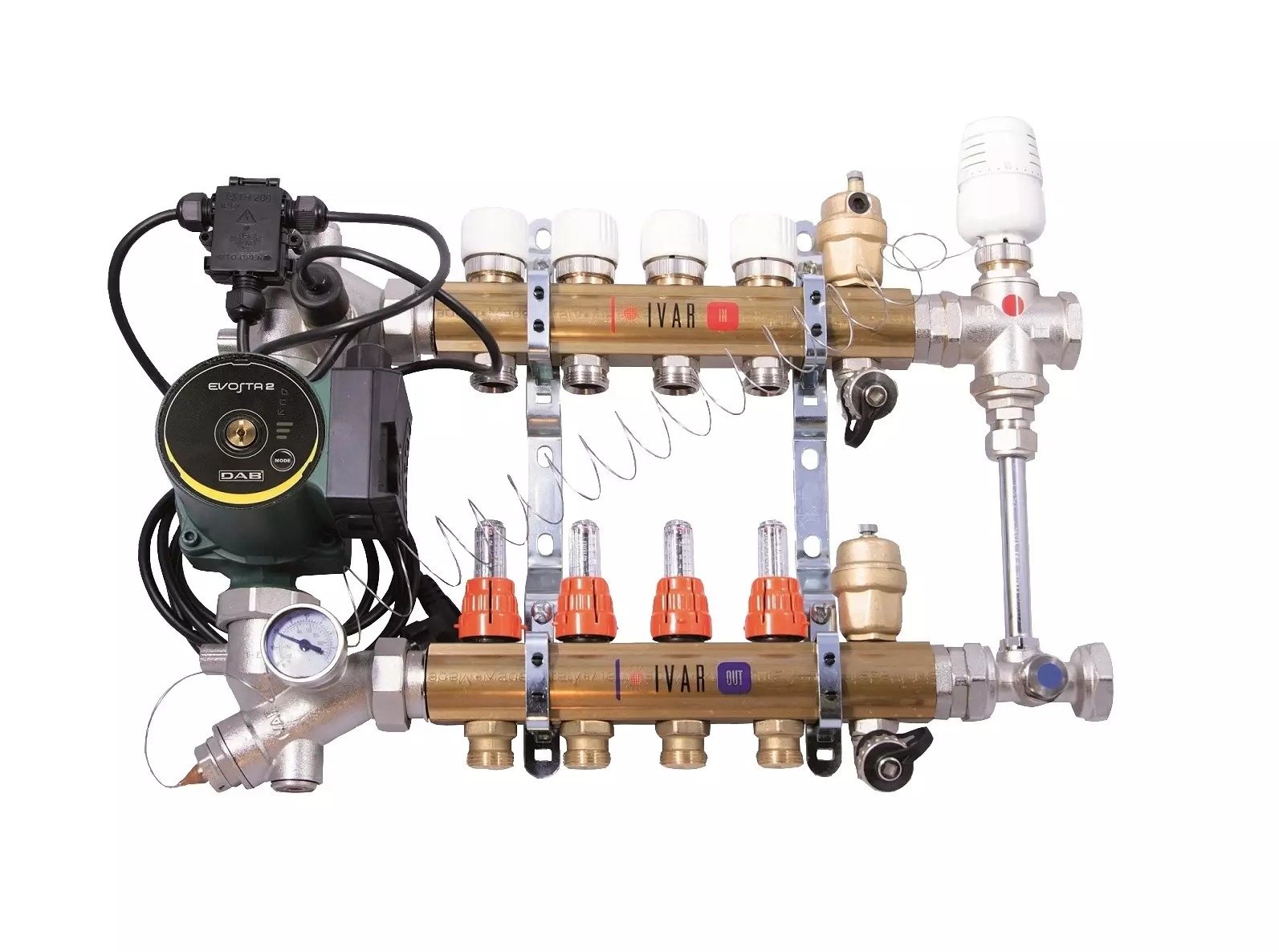

Tato kombinovaná otopná sada je vhodná pro instalace vyžadující jak podlahové, tak radiátorové vytápění. Často se používá v obytných a komerčních budovách, kde je důležitá vyvážená tepelná distribuce. Soustava integruje rozdělovač s průtokoměry, sběrač s uzavíracími ventily a oběhové čerpadlo. Mosazná konstrukce zajišťuje odolnost a kompatibilitu se standardními otopnými médi. Sada je navržena pro použití v soustavách pracujících při až 90 °C a PN 6, což ji činí vhodnou pro konvenční otopné aplikace. Montéry musí zajistit správné vyčištění a přípravu soustavy před uvedením do provozu, aby se zabránilo zácpám a neefektivitě.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Prováděcí teplota | +90 °C |
| Jmenovitý tlak | PN 6 |
| Kód | 557672VPBS |
| Značka | IVAR |
Montáž a připojení
Sada DUAL-MIX se připojuje prostřednictvím vnitřního 1 palcového závitu (1” F), který musí být zarovnán s odpovídajícími potrubními přípojkami v soustavě. Montéry by měli ověřit správnou orientaci rozdělovače a sběrače, aby zajistili správný směr průtoku. Jednotka by měla být namontována pomocí dodaných montážních konzol, aby byla zajištěna stabilita. Běžnou chybou je nesprávná orientace průtokoměrů nebo ventilů, což může vést k nepřesným měřením nebo nerovnováze průtoku. Je důležité zkontrolovat všechna připojení na těsnost a zajistit, že obchůd je správně nakonfigurován, aby umožnil vyvážení soustavy.Kompatibilita a příslušenství
Sada DUAL-MIX je kompatibilní se standardními podlahovými otopnými soustavami a radiátorovými okruhy. K plné automatizaci soustavy může být potřeba termostat pro oběhové čerpadlo (IVAR.AC 614 E). Oběhové čerpadlo není součástí sady a musí být zakoupeno zvlášť. Jednotka také vyžaduje samostatný napájecí zdroj a elektrickou instalaci pro čerpadlo. Skříň není zahrnuta v této verzi (BS variant), proto musí být vybrána a objednána zvlášť podle požadavků instalace.Technický pozadí pro projektanty
Sada DUAL-MIX pracuje tím, že distribuuje ohřátou vodu přes více okruhů pomocí rozdělovače a sběrače. Mosazný materiál poskytuje dobrou tepelnou vodivost a mechanickou pevnost, což z ní činí vhodnou pro dlouhodobé použití v otopných soustavách. Integrace průtokoměrů a uzavíracích ventilů umožňuje přesné řízení a monitorování průtoku. Účinnost soustavy je ovlivněna správným rozměrováním rozdělovače a použitím kompatibilní izolace a potrubí. Obchůd zajišťuje, že soustava může být vyvážena bez potřeby dalších komponent.Služby a provoz
Pravidelná údržba zahrnuje kontrolování netěsností, ověření správného provozu oběhového čerpadla a funkčnosti průtokoměrů a uzavíracích ventilů. Soustava by měla být vyčištěna podle pokynů výrobce před uvedením do provozu, zejména při kombinaci podlahového a radiátorového vytápění. Doporučuje se použití systémového léčiva, jako je GEL.LONG LIFE 100, aby se zabránilo vnitřní korozi a usazeninám. Nejsou poskytovány konkrétní intervaly údržby, ale doporučuje se pravidelné prohlídky, aby byla udržována výkonová účinnost soustavy.Nejčastější otázky
Může být sada DUAL-MIX použita s samostatným oběhovým čerpadlem?
Ano, oběhové čerpadlo není součástí sady a musí být připojeno zvlášť. Termostat IVAR.AC 614 E může být použit pro řízení čerpadla.
Je skříň zahrnuta v sadě?
Ne, skříň není zahrnuta v BS variantě. Musí být objednána zvlášť podle požadavků instalace.
Jaká je maximální prováděcí teplota sady DUAL-MIX?
Maximální prováděcí teplota je +90 °C, jak je uvedeno v technických parametrech.
Může být sada DUAL-MIX použita v soustavě s podlahovým a radiátorovým vytápěním?
Ano, sada je speciálně navržena pro kombinované podlahové a radiátorové otopné soustavy. Soustava však musí být vyčištěna a připravena podle pokynů výrobce před uvedením do provozu.
Doplňkové parametry
| Kategorie: | IVAR.CI 557 VP - sestava podlahové vytápění / radiátor se skříní |
|---|---|
| Hmotnost: | 6.4 kg |
| Druh výrobku: | skříňka pro rozdělovač |
| Rozměr závitu: | 1" |
| Typ připojení: | svěrné šroubení |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 6 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +90 °C |
| Posledná aktuálizacia ceny: | 21.11.2024 20:58:13 |
