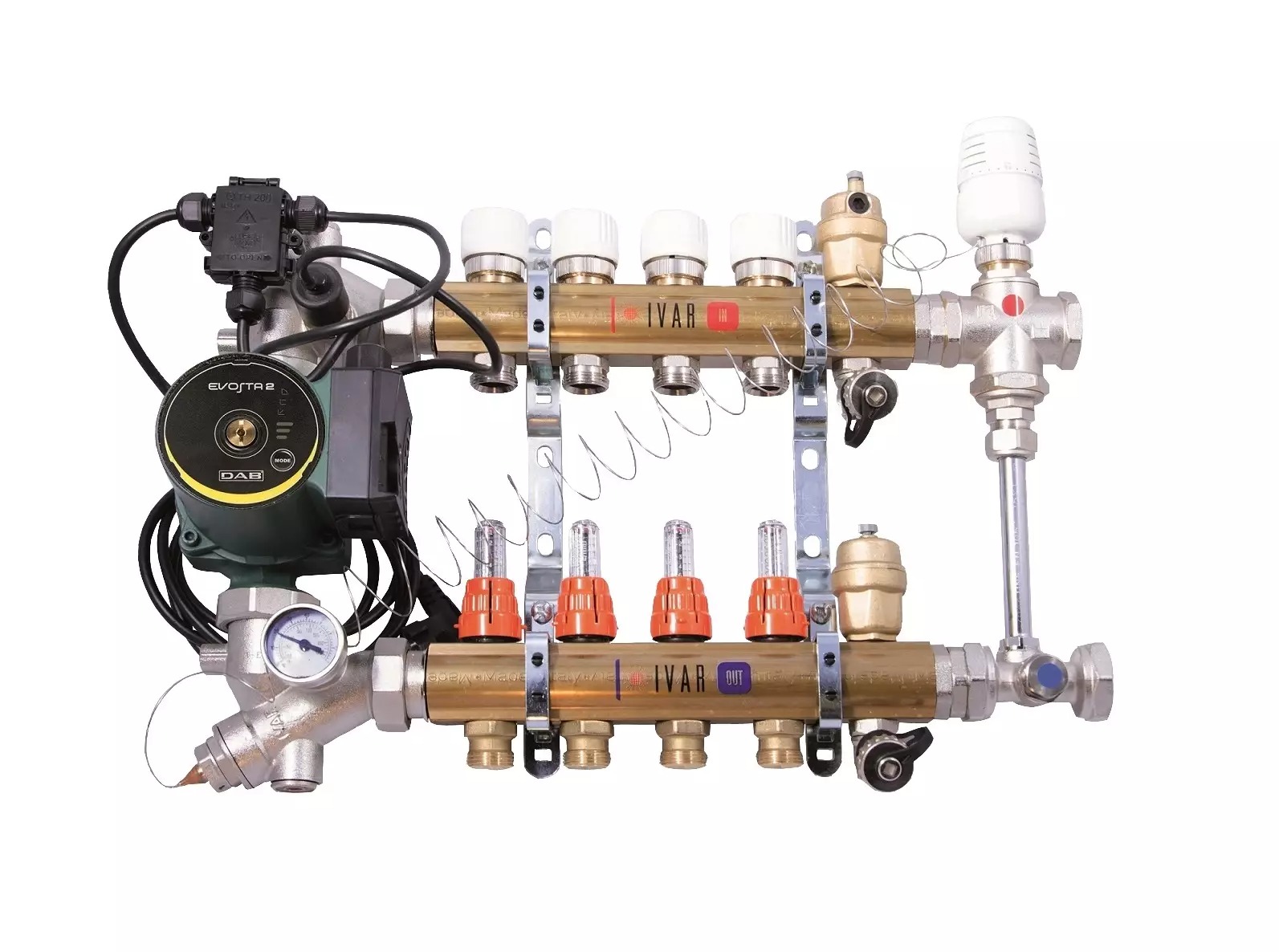

DUAL-MIX - Kombinované vytápěcí sestavy - N-MAX 3 - 1 palce x EK; 6cestný; mosazný

Detailní popis produktu

Tato kombinovaná vytápěcí sestava je vhodná pro bytové i komerční budovy, kde jsou integrovány systémy podlahového a radiátorového vytápění. Poskytuje centrální řešení pro vyvažování a regulaci rozdělení tepla mezi více zón. Systém se často používá v novostavbách i rekonstrukcích, kde je důležitá zónování a regulace teploty. Montéři by měli před instalací ověřit kompatibilitu s existujícími potrubními rozvětveními a řídicími systémy.

Typické aplikace zahrnují obvody podlahového vytápění s radiátory, což umožňuje nezávislou regulaci teploty v různých oblastech. Sestava je navržena k instalaci do technických místností nebo výdejních místností, kde je přístup pro údržbu a kontrolu pohodlný. Zahrnutí obchodu zajišťuje flexibilitu systému a redundanci v případě částečného selhání.

Technické parametry

Provozní teplota +90 °C znamená, že sestava je vhodná pro konvenční vytápěcí systémy využívající vodu jako tepelné médium. Jmenovitý tlak PN6 znamená, že je navržena pro nízkotlaké systémy, typicky v domácích a lehkých komerčních vytápěcích aplikacích. Mosaz CW617N zajišťuje dobrou odolnost proti korozi a odolnost v mokrém prostředí.

Instalace a připojení

Instalace začíná umístěním ovládací skříně na vhodné místo s dostatečným prostorem pro proudění vzduchu a přístup. Sestava se připojuje k hlavnímu vytápěcímu systému prostřednictvím vnitřního 1 palcového závitu. Montéři musí ověřit, že typ a velikost závitu odpovídají potrubním rozvětvením systému, aby se zabránilo únikům nebo špatnému zarovnání. Rozdělovač a sběrač by měly být namontovány vodorovně, aby byly průtokoměry přesné a ventily fungovaly správně.

Běžné chyby instalace zahrnují špatnou orientaci průtokoměrů a špatné zarovnání obchodu. Je důležité dodržovat pokyny výrobce pro zabezpečení montážních závěsů a zajistit, že všechny spoje jsou utažené správným momentem. Po instalaci by měl být proveden tlakový test, aby byla potvrzena integrity systému před uvedením do provozu.

Kompatibilita a příslušenství

Tato sestava je kompatibilní se standardními vytápěcími systémy využívajícími vodu jako tepelné médium. K řízení oběhového čerpadla mohou být potřeba další komponenty, jako je řídicí jednotka (IVAR.AC 614 E). Skříň je k dispozici ve třech konfiguracích: bez skříně, se skříní na stěnu (N) nebo se skříní na podlahu (BS). Tyto možnosti by měly být určeny při objednávce, aby byla dodána správná skříň.

Technický pozadí pro projektanty

Sestava DUAL-MIX pracuje tím, že rozděluje ohřátou vodu přes více obvodů, každý z nich je řízen průtokoměrem a uzavíracím ventilem. Mosaz CW617N je vybrána pro svou pevnost a odolnost proti korozi v mokrém prostředí. Systém se integruje s existujícími vytápěcími obvody prostřednictvím obchodu, což umožňuje flexibilitu v návrhu systému. Výkon sestavy je ovlivněn kvalitou vody v systému a přesností kalibrace průtokoměru.

Projektanti by měli zvážit tepelné roztažení potrubí a potřebu kompenzačních článků pro přijetí pohybu. Zahrnutí automatického vzduchového kohoutu a pojistného ventilu zajišťuje bezpečnost a efektivitu systému. Použití samostatného teplotního čidla umožňuje přesné řízení výstupu tepla, který může být integrován s centrálním řídicím systémem pro automatický provoz.

Údržba a provoz

Pravidelná údržba zahrnuje kontrolu průtokoměrů, zajištění, že uzavírací ventily jsou plně otevřené nebo uzavřené, a ověření integrity všech spojů. Automatické vzduchové kohouty by měly být kontrolovány na případné zácpy a případně vyčištěny. Systém by měl být pravidelně vyplaven podle pokynů výrobce, aby se odstranily nečistoty a zabránilo se zácpám.

Před uvedením systému do provozu se doporučuje upravit vodu přípravkem, jako je GEL.LONG LIFE 100, aby se snížilo riziko koroze a usazenin. Jakékoliv potíže s oběhovým čerpadlem by měly být řešeny zvlášť, protože není součástí standardní sestavy. Systém by měl být ročně prohlédnut, aby byla zajištěna pokračující výkonnost a bezpečnost.

Nejčastější otázky

Může být oběhové čerpadlo řízeno odděleně od vytápěcího systému?
Ano, oběhové čerpadlo může být řízeno externím termostatem nebo samostatnou řídicí jednotkou, jako je IVAR.AC 614 E.

Je možné nainstalovat sestavu bez ovládací skříně?
Ano, sestavu lze objednat bez skříně nebo se skříní na stěnu nebo na podlahu v závislosti na požadavcích instalace.

Jaká je maximální provozní teplota systému?
Systém je určen pro maximální provozní teplotu +90 °C, vhodnou pro konvenční vytápěcí systémy využívající vodu jako tepelné médium.

Může být systém použit s kombinací obvodů podlahového a radiátorového vytápění?
Ano, sestava DUAL-MIX je speciálně navržena pro použití s obvody podlahového a radiátorového vytápění, což umožňuje nezávislou regulaci teploty v různých zónách.
