DUAL-MIX - Kombinovaný otopný soubor - N-MAX 3 - 1 palce x EK skříň; 3cestný; mosaz

Detailní popis produktu

Tento kombinovaný otopný soubor je vhodný pro bytové i komerční budovy, kde je požadován hybridní otopný systém. Často se používá v systémech, které integrují podlahové vytápění s radiátory, což umožňuje vyvážené tepelné rozdělení. Montáž zahrnuje připojení jednotky k centrálnímu otopnému systému a nastavení řídicích komponent pro správu teploty a průtoku. Mosazná konstrukce zajišťuje odolnost a kompatibilitu se standardními otopnými médiy.

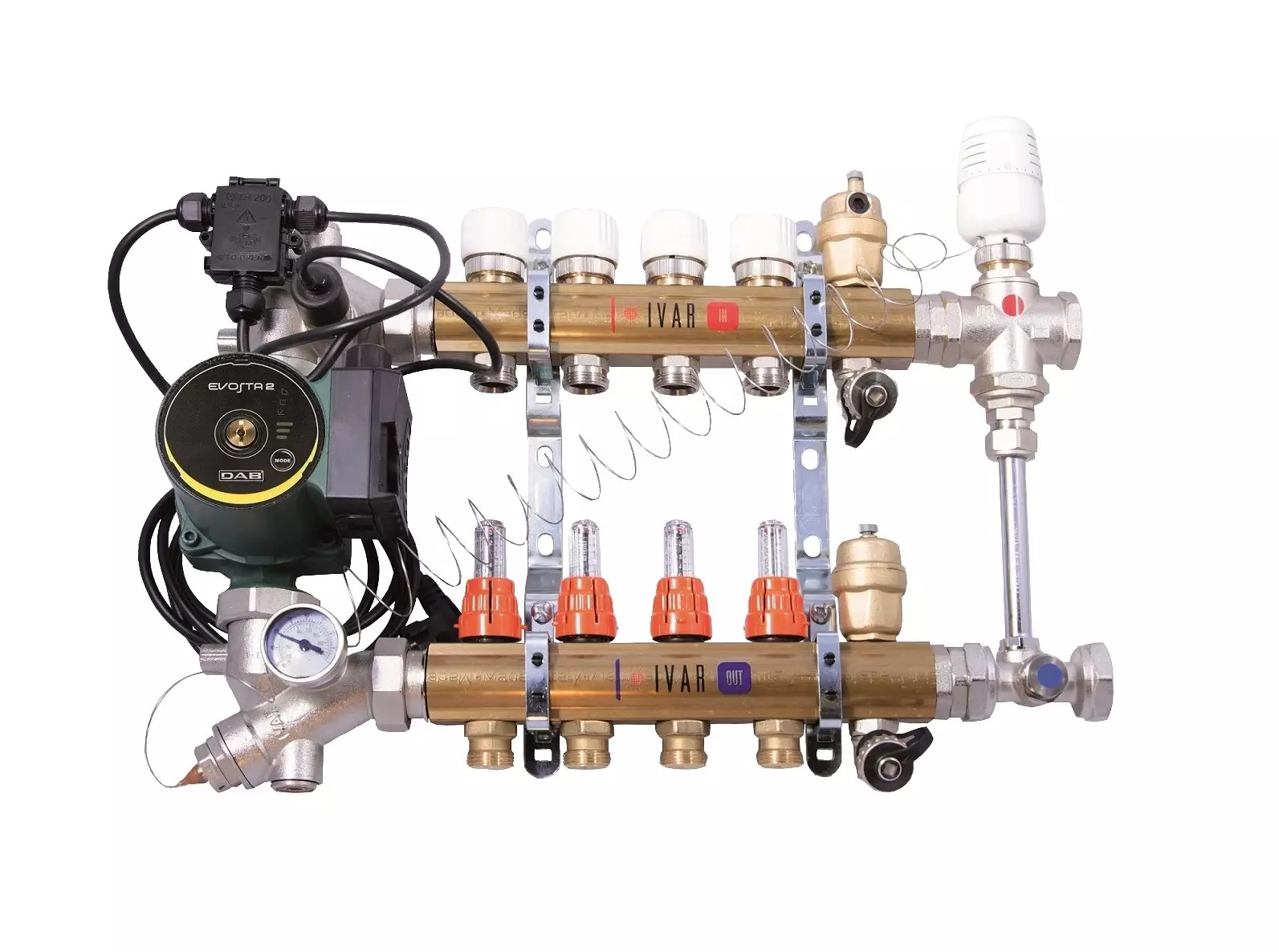

Soubor obsahuje rozdělovač s průtokoměry, sběrnici s uzavíracími ventily, oběhové čerpadlo s elektrickou instalací, odběr, termostat s odděleným senzorem teploty, řídicí panel, montážní konzoly, termostat pro vybíjení tlaku, dva automatické odvzdušňovače, teploměr a dva otočné odtokové ventily. Jednotka je navržena pro instalaci do vyhrazené skříně s možností montáže na stěnu nebo na podlahu.

Technické parametry

Materiál	Mosaz CW617N
Provozní teplota	+90 °C
Jmenovité tlak	PN 6
Kód	557671VPN
Značka	IVAR

Provozní teplota +90 °C a hodnota PN 6 znamenají, že jednotka je vhodná pro standardní centrální otopné systémy se středním tlakem a teplotou. Tyto parametry jsou zásadní pro určení kompatibility s existujícími potrubími a pro výběr vhodné izolace a expanzních komponent.

Instalace a připojení

Jednotka se připojuje přes vnitřní závit 1 palce F, což vyžaduje přesné zarovnání s přívodními a odtokovými potrubími. Instalační proces zahrnuje upevnění jednotky na montážní konzoly, připojení elektrických komponent a nastavení řídicího systému. Je důležité zajistit, že průtokoměry a uzavírací ventily jsou správně umístěny, aby bylo možné vyvážit systém a provádět údržbu. Běžnou chybou je přehlédnutí vybíjení systému zbytkového vzduchu před uvedením do provozu, což může vést k neefektivnímu provozu a nerovnoměrnému vytápění.

Kompatibilita a příslušenství

Soubor DUAL-MIX je kompatibilní se standardními systémy podlahového a radiátorového vytápění. Pro plnou funkčnost systému mohou být potřeba další komponenty, jako je termostat IVAR.AC 614 E pro řízení oběhového čerpadla. Skříň je třeba objednat zvlášť, přičemž při objednávce je třeba určit typ (podlahový, stěnový nebo bez skříně). Jednotka není dodávána s řídicím systémem pro oběhové čerpadlo, který je třeba integrovat zvlášť.

Technický pozadí pro projektanty

Jednotka pracuje tím, že rozděluje ohřátou vodu přes síť potrubí připojenou k rozdělovači a sběrnici. Mosazná konstrukce poskytuje dobrou tepelnou vodivost a odolnost proti korozi. 3cestná konfigurace umožňuje současný provoz obvodů pro podlahové a radiátorové vytápění. Integrace odběru zajišťuje, že systém může být vyvážen pro optimální výkon. Trvanlivost a účinnost jednotky závisí na kvalitě instalace, čistotě systému a použití vhodných údržbových postupů.

Údržba a provoz

Pravidelná údržba zahrnuje kontrolování odvzdušňovačů na případné zácpy, kontrolu průtokoměrů na přesnost a ověření funkce termostatu pro vybíjení tlaku. Systém je třeba vyčistit podle pokynů výrobce před uvedením do provozu, zejména při kombinaci podlahového a radiátorového vytápění. Doporučuje se použít systémovou údržbu, jako je GEL.LONG LIFE 100, aby se zabránilo korozi a usazeninám. V návodu nejsou uvedena konkrétní intervaly údržby.

Nejčastější otázky

Může být soubor DUAL-MIX použit s odděleným řídicím systémem pro oběhové čerpadlo?
Ano, řídicí systém pro oběhové čerpadlo není součástí souboru a musí být připojen zvlášť pomocí externího termostatu, jako je IVAR.AC 614 E.

Je skříň součástí standardního souboru?
Ne, skříň je třeba objednat zvlášť a při objednávce určit typ (podlahový, stěnový nebo bez skříně).

Může být jednotka instalována do systému s vyšší provozní teplotou než +90 °C?
Ne, provozní teplota je omezena na +90 °C podle technických specifikací. Překročení této hodnoty může ovlivnit výkon a trvanlivost komponent.

Co se má udělat, pokud systém obsahuje nečistoty nebo vzduch?
Systém je třeba důkladně vyčistit podle pokynů výrobce před uvedením do provozu. Jsou zahrnuty automatické odvzdušňovače, ale ruční vybíjení může být také nutné, aby byla zajištěna správná funkce.
