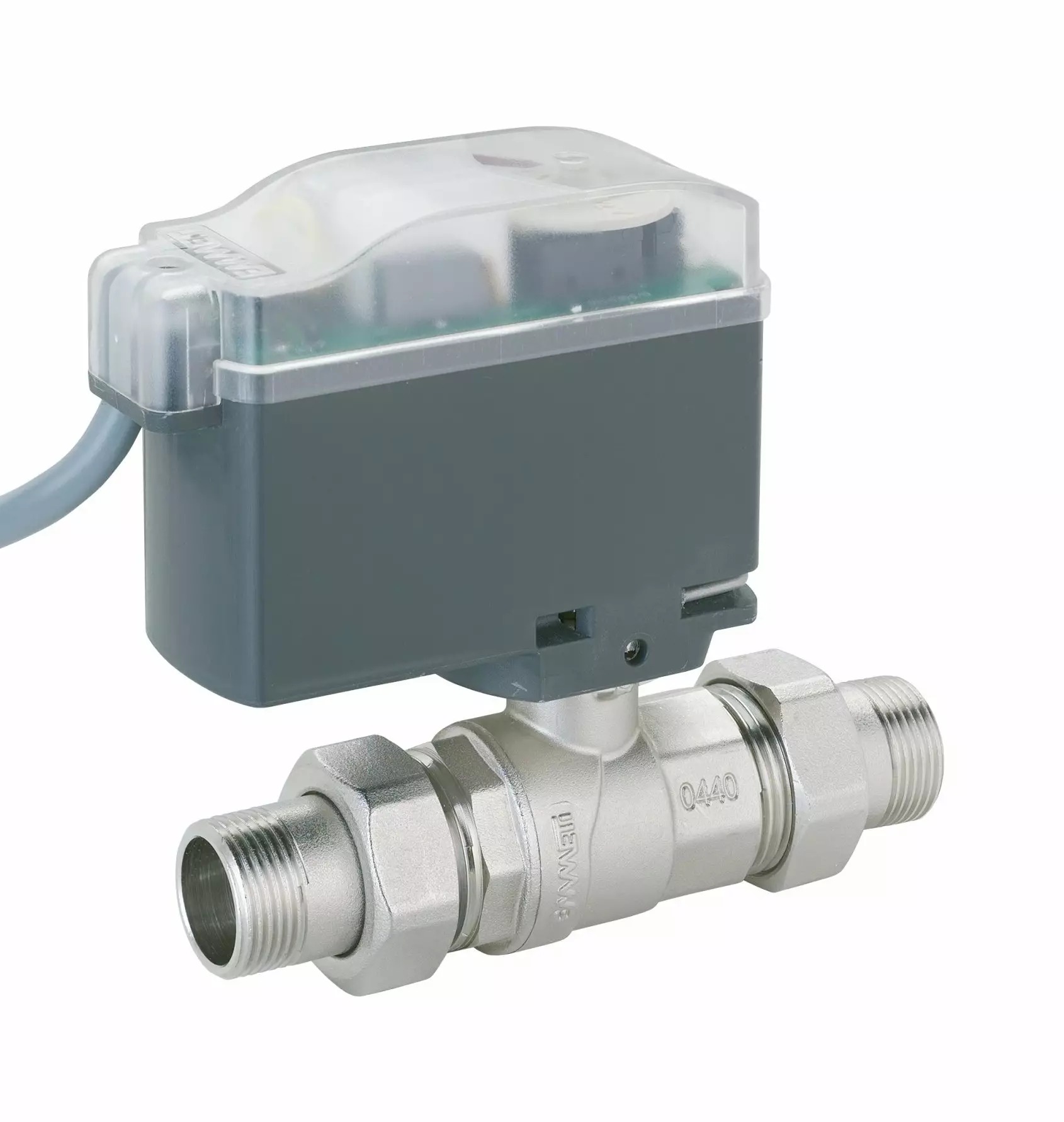

Dvoucestný zónový ventil s pohonem - 1/2 palce M
Kód: I01425530Související produkty
Detailní popis produktu
Tento dvoucestný zónový ventil s pohonem se běžně používá v bytových a komerčních otopných soustavách k regulaci průtoku topných médií, jako je voda nebo směsi glykolu. Je typicky instalován v soustavách s požadavky na zónování, což umožňuje nezávislé řízení jednotlivých místností nebo zón. Ventil je navržen pro použití v prostředích, kde se teploty pohybují od -40 °C do +100 °C, což jej činí vhodným pro použití jak vnitřní, tak i vnější aplikace v mírném klimatu. Montážní firmy by měly zajistit správnou shodu s parametry návrhu soustavy a ověřit kompatibilitu s existujícími řídicími systémy.
Kompaktní design a odolná konstrukce z něj činí ideální volbu pro integraci do moderních klimatizačních systémů. Vnější metrický závit umožňuje jednoduchou instalaci do standardních potrubních konfigurací. Pohon poskytuje spolehlivé zapínání/vypínání, což zajišťuje přesnou regulaci průtoku na základě signálů z termostatu. To z něj činí zvláště užitečný v aplikacích, kde je požadována přesná teplotní regulace, jako je podlahové vytápění nebo systémy pro více místností.
Technické parametry
| Materiál | mosaz CW617N s niklovým povlakem |
|---|---|
| Prov. teplota | -40 °C |
| Jmenovitý tlak | PN 40 |
| Napájecí napětí | 230 V |
| Kód | I01425530 |
| Značka | IVAR |
Instalace a připojení
K instalaci ventilu začněte tím, že zajistíte, že potrubí je vyčerpáno a vyprázdněno. Ventil se připojuje prostřednictvím vnějšího metrického závitu, takže v potrubí je potřeba odpovídající závitová otvor. Pro zabránění úniků použijte těsnicí směs nebo PTFE pásku. Ventil zarovnejte ve správném směru průtoku podle značek výrobce. Pohon připevněte k tělu ventilu pomocí dodaných šroubů a připojte elektrické vodiče podle specifikací řídicího systému. Po instalaci otestujte manuální provoz ventilu a ověřte, že pohon reaguje správně na řídicí signály. Běžné chyby zahrnují špatnou orientaci závitu, špatné připevnění pohonu a nedostatečné těsnění, což může vést k únikům nebo mechanickému selhání.Kompatibilita a příslušenství
Tento ventil je kompatibilní se standardními řídicími systémy 230 V a lze jej integrovat s termostaty, místními regulátory a systémy pro řízení budov. Pro plnou funkčnost systému mohou být potřeba další komponenty, jako jsou teplotní senzory, řídicí panely a elektrické příslušenství. Příslušenství, jako jsou těsnící kroužky a montážní konzole, by mělo být vybráno podle konkrétních podmínek instalace a rozložení systému.Technický pozadí pro projektanty
Ventil pracuje pomocí lineárního pohonu, který otočí vnitřní klapku o 90°, aby otevřel nebo uzavřel cestu průtoku. Pohon je napájen 230 V a spotřebovává 4 VA. Tělo ventilu z mosazi CW617N s niklovým povlakem poskytuje vysokou pevnost a odolnost proti tepelnému roztažení, což zajišťuje dlouhodobou stabilitu v kolísavých teplotních podmínkách. Vnější metrický závit umožňuje bezpečné připojení do standardních potrubních systémů. Moment pohonu 8 Nm zajišťuje dostatečnou sílu k překonání odporu systému během provozu. Ventil se integruje bez problémů do topných okruhů a je vhodný pro použití jak v uzavřených, tak otevřených systémech. Trvanlivost a účinnost ventilu závisí na kvalitě instalace, pravidelné údržbě a čistotě topného média.Údržba a provoz
Pravidelná kontrola ventilu by měla zahrnovat hledání známek úniku, ověření utěsnění všech spojení a testování reakce pohonu na řídicí signály. Měnné části pohonu nemají vyžadovat mazání díky jeho uzavřené konstrukci. IP klasifikace závisí na montážní poloze – IP50 pro horizontální montáž a IP55 pro vertikální montáž. V technické dokumentaci nejsou uvedena žádná plánovaná období údržby, ale jakékoliv provozní odchylky by měly být řešeny co nejdříve, aby se zabránilo neefektivnosti systému.Nejčastější otázky
Může být pohon ovládán 230 V řídicím signálem?
Ano, pohon je navržen tak, aby pracoval s napájecím napětím 230 V a je kompatibilní se standardními řídicími systémy.
Je ventil vhodný pro použití ve venkovních topných okruzích?
Ano, ventil lze použít ve venkovních aplikacích, pokud je namontován v chráněném prostoru a IP klasifikace odpovídá montážní poloze.
Jaká je maximální povolená teplota topného média?
Ventil je schopen pracovat až do +100 °C, což jej činí vhodným pro většinu aplikací topných systémů.
Je při instalaci vyžadována konkrétní orientace ventilu?
Ano, ventil musí být namontován ve správném směru průtoku podle značek výrobce, aby zajišťoval správný provoz.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | Dvoucestný zónový uzávěr se servopohonem |
|---|---|
| Rozměr závitu: | 1/2" |
| Typ připojení: | vnější závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 40 |
| Materiál: | niklovaná mosaz CW617N |
| Napájecí napětí: | 230 V |
| Provozní teplota: | -40 °C |
