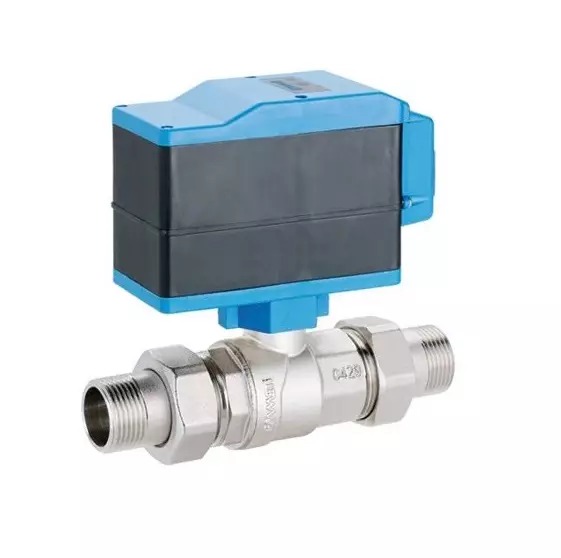

Zónový ventil dvoucestný s pohonem - 5/4 palce M
Kód: I01425700Související produkty
Detailní popis produktu
Tento zónový ventil dvoucestný s pohonem se běžně používá v obytných i komerčních budovách pro zónové řízení v centrálních topných a sanitárních systémech. Umožňuje přesné regulace průtoku v reakci na signály termostatu, čímž zajišťuje efektivní tepelné řízení. Montéři s těmito ventily pracují v systémech podlahového vytápění, topných těles a rozdělování teplé vody. Zařízení se integruje do větších HVAC systémů, což umožňuje řízení teploty jednotlivých místností nebo zón.
Ventil je vyroben z mosazi s niklovým povlakem (CW617N) a má vnější závitové připojení, což zajišťuje kompatibilitu se standardními potrubními nátrubky. Jeho konstrukce zaručuje spolehlivou funkci v prostředí s kolísajícími teplotami a tlaky. Pohon je navržen pro integraci do řídicích systémů a je vhodný pro použití se standardními elektrickými zdroji 230 V.
Technické parametry
| Materiál | mosaz s niklovým povlakem CW617N |
|---|---|
| Prováděcí teplota | -40 °C |
| Jmenovitý tlak | PN 40 |
| Napájecí napětí | 230 V |
| Kód | I01425700 |
| Značka | IVAR |
Montáž a připojení
Před montáží zkontrolujte kompatibilitu ventilu s tlakem a teplotou systému. Ventil má vnější metrické závity a má být připojen pomocí vhodných těsnících prostředků nebo těsnění, aby se zabránilo únikům. Montéři musí ověřit směr průtoku uvedený na tělese ventilu, aby se zabránilo nesprávné orientaci. Je třeba zajistit pevné upevnění, aby se zabránilo opotřebení způsobenému vibracemi. Běžné chyby při montáži zahrnují nesprávné těsnění, nesprávné zarovnání pohonu a nedodržení momentových specifikací při utahování spojení.Kompatibilita a příslušenství
Tento ventil je navržen pro použití se standardními centrálními topnými a teplou vodou systémy. Vyžaduje integraci do řídicích systémů, jako jsou termostaty a budovné automatizační řídicí jednotky. V závislosti na aplikaci mohou být potřeba další komponenty, jako jsou teplotní senzory, řídicí kabeláž a izolační spínače. Pro tuto verzi nejsou uvedeny konkrétní související produkty.Technický pozadí pro projektanty
Ventil pracuje prostřednictvím lineárního pohonu, který otočí vnitřní klapku o 90°, aby otevřel nebo uzavřel cestu průtoku. Tělo z mosazi s niklovým povlakem odolává korozi a mechanickému opotřebení, což zajišťuje vhodnost pro dlouhodobé použití ve vlhkém prostředí. Pohon spotřebovává 4 VA a má IP50 nebo IP55 ochranu v závislosti na polohě montáže. Projektanti by měli zohlednit jmenovitý moment a časovou konstantu ventilu při výpočtu reakčních časů systému a při zajištění kompatibility s řídicí logikou. Výběr materiálu zaručuje odolnost v obou chladných i horkých vodních aplikacích.Údržba a provoz
Pravidelná kontrola ventilu by měla zahrnovat vyhledávání úniků, ověření pohybu pohonu a zajištění, že elektrické připojení zůstává bezpečné. Technická dokumentace nezmiňuje konkrétní intervaly údržby. Jakékoli odchylky v pohybu pohonu nebo regulaci průtoku by měly být okamžitě vyšetřeny, aby se zabránilo neefektivnosti systému. IP klasifikace poskytuje informace o úrovni ochrany zařízení vůči prostředí během provozu.Nejčastější otázky
Může ventil pracovat v exteriéru?
Závisí na poloze montáže, protože IP klasifikace se mění. V svislé poloze poskytuje IP55 ochranu proti stříkající vodě, zatímco vodorovná montáž vede k ochraně IP50.
Jaký je maximální povolený tlak pro trvalý provoz?
Ventil je určen pro jmenovitý tlak PN 40, což odpovídá 40 barům za referenčních teplotních podmínek.
Je pohon reverzibilní pro manuální převzetí ovládání?
Manuální převzetí ovládání není uvedeno v technické dokumentaci. Pro potvrzení se obrátíte na výrobce.
Může být ventil použit v systémech recirkulace teplé vody?
Ano, provozní teplotní rozsah zahrnuje až +100 °C, což z něj dělá vhodný produkt pro aplikace recirkulace teplé vody.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | Dvoucestný zónový uzávěr se servopohonem |
|---|---|
| Rozměr závitu: | 5/4" |
| Typ připojení: | vnější závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 40 |
| Materiál: | niklovaná mosaz CW617N |
| Napájecí napětí: | 230 V |
| Provozní teplota: | -40 °C |
