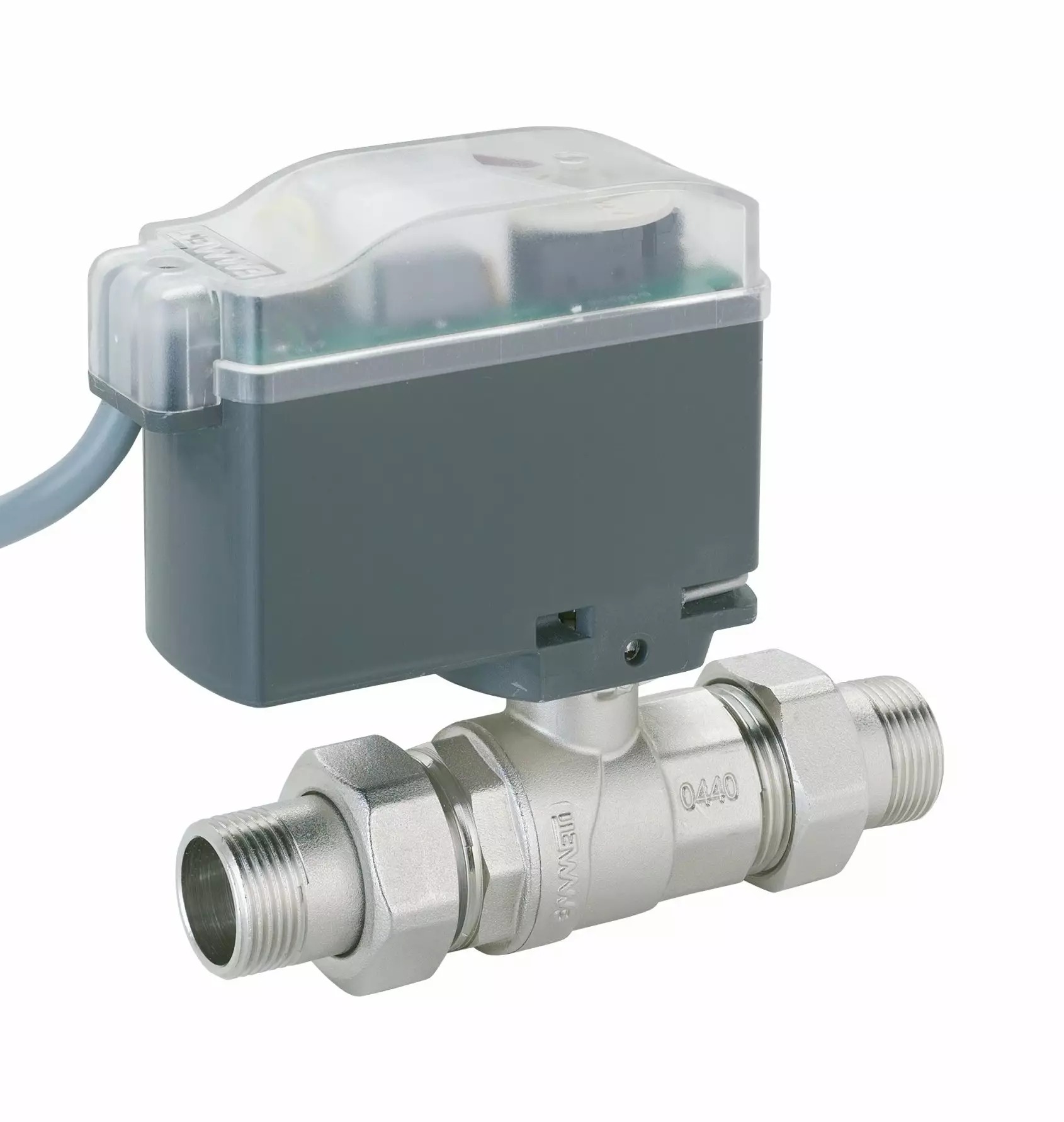

Dvoucestný zónový ventil s pohonem - 3/4 palce M

Detailní popis produktu

Tento dvoucestný zónový ventil s pohonem se běžně používá v otopných soustavách pro bytové i komerční budovy. Umožňuje přesné řízení průtoku v jednotlivých zónách, čímž zajišťuje efektivní regulaci teploty. Instalatéři a servisní technici tyto ventily obvykle integrují do centrálních otopných soustav, kde distribuují průtok dle signálů z termostatu. Ventil je navržen pro použití v systémech s oběhovými čerpadly a je kompatibilní s běžným řídicím zapojením. Rozsah provozních teplot od -40 °C do +100 °C zaručuje jeho vhodnost pro vytápění i aplikace s nízkou teplotou.

Instalace zahrnuje připojení ventilu k otopnému okruhu a zajištění správné elektrické integrace s řídicím systémem. Vnější závity a úhel otočení 90° vyžadují pečlivé zarovnání při montáži. Moment otáčení a časová konstanta ventilu jsou klíčové pro jeho hladký chod a reakční dobu v automatizovaných systémech. Mosazné tělo s niklovým povlakem zajišťuje odolnost proti korozi, čímž je ventil vhodný pro dlouhodobé použití ve vlhkém prostředí.

Technické parametry

Materiál	mosaz CW617N s niklovým povlakem
Provozní teplota	-40 °C
Jmenovitý tlak	PN 40
Napájecí napětí	230 V
Kód	I01425532
Značka	IVAR

Ventil má jmenovitý tlak PN 40, čímž je vhodný pro vysokotlaké systémy typické pro centrální vytápění. Rozsah provozních teplot od -40 °C do +100 °C zajišťuje kompatibilitu s širokou škálou otopných médií. Napájecí napětí 230 V je běžné pro elektrickou integraci s řídicími systémy budov. Materiál, mosaz CW617N s niklovým povlakem, zajišťuje odolnost a odolnost proti korozi ve vlhkém prostředí. Tyto parametry jsou klíčové pro správné rozměření a výběr, aby odpovídaly požadavkům systému.

Instalace a připojení

Instalace začíná výběrem správného místa v otopném okruhu, obvykle v blízkosti místa použití. Ventil má vnější metrické závity pro připojení k potrubí systému. Je důležité zajistit, že ventil je nainstalován ve správné poloze, s pohonem umístěným tak, aby umožnil volnou otočku o 90°. Elektrické připojení vyžaduje napájení 230 V a je třeba zkontrolovat spojení na spojitost a odpor izolace. Běžné chyby při instalaci zahrnují nesprávné zarovnání závitů a nedostatečné upevnění pohonu, což může vést k únikům nebo provozním potížím.

Kompatibilita a příslušenství

Tento ventil je kompatibilní s běžnými otopnými systémy, které používají řídicí signály 230 V. Lze jej integrovat s termostaty, řídicími systémy budov a programovatelnými regulátory. Pro plnou funkčnost je nutné zajistit, že řídicí systém poskytuje požadované napětí a typ signálu. Pro základní provoz není potřeba žádné další příslušenství, ale instalatéři mohou potřebovat těsnící pasty nebo těsnění pro bezúnikové spojení. Související produkty zahrnují termostaty a řídicí panely, které nejsou součástí tohoto produktu.

Technický pozadí pro projektanty

Ventil funguje tak, že pohon otáčí otevírání nebo uzavírání průtokové cesty, čímž umožňuje nebo omezí průtok otopného média. Mosazné tělo s niklovým povlakem zajišťuje dobrou tepelnou vodivost a odolnost proti korozi. Moment 8 Nm zajišťuje dostatečnou sílu pro překonání odporu systému. Integrace do systému závisí na řídicí strategii, přičemž pohon reaguje na elektrické signály z řídicí jednotky. Trvanlivost a účinnost jsou ovlivněny kvalitou instalace, čistotou systému a četností provozu.

Údržba a provoz

Doporučuje se pravidelné kontrolování ventilu, aby byl jeho provoz hladký. Kontrolní body zahrnují ověření pohybu pohonu, kontrolu úniků na spojeních a zajištění, že elektrické připojení je bezpečné. IP klasifikace závisí na montážní poloze, IP50 pro horizontální montáž a IP55 pro svislou. Nejsou uvedena konkrétní intervaly údržby, ale pravidelné kontroly jsou doporučeny, aby byla zajištěna výkonnost systému. Pokud ventil ukazuje známky opotřebení nebo snížené reakce, měl by být vyměněn, aby se zabránilo neefektivnosti systému.

Nejčastější otázky

Může být tento ventil použit v systému s oběhovým čerpadlem?
Ano, ventil je vhodný pro použití v systémech s oběhovým čerpadlem. Je navržen tak, aby zvládl průtok a tlak typický pro takové systémy.

Je ventil kompatibilní s řídicím systémem 230 V?
Ano, ventil vyžaduje napájení 230 V a je kompatibilní s běžnými řídicími systémy, které tento typ napětí poskytují.

Jaká je maximální provozní teplota ventilu?
Ventil je schopen pracovat až do +100 °C, čímž je vhodný pro většinu otopných aplikací.

Může být ventil nainstalován ve svislé poloze?
Ano, ventil lze nainstalovat ve svislé poloze. V této orientaci bude mít IP klasifikaci IP55, což zaručuje ochranu proti stříkající vodě.
