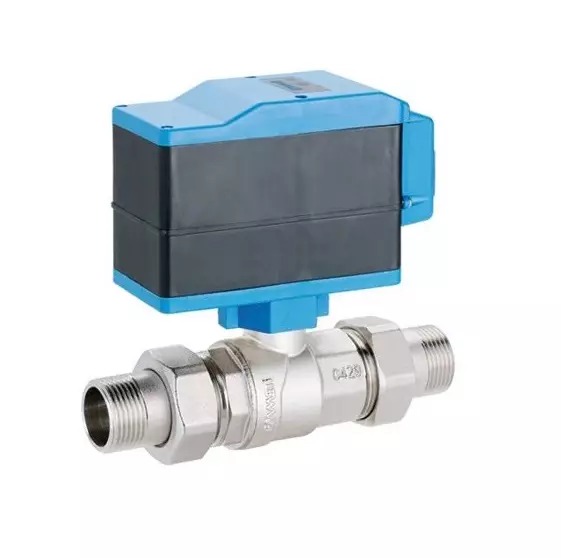

Dvoucestný zónový ventil s pohonem - 2 "M

Detailní popis produktu

Tento dvoucestný zónový ventil s pohonem se běžně používá v otopných soustavách pro bytové i komerční budovy. Je instalován v systémech, kde je vyžadována přesná regulace teploty, například v podlahovém vytápění, otopných tělesech nebo větracích jednotkách s chlazením. Ventil umožňuje regulaci průtoku horké vody do konkrétních zón, čímž zajistí efektivní a cílené vytápění. Pohon umožňuje automatické řízení, integruje se do systémů pro řízení budov nebo termostaty a mění pozici ventilu podle požadavků.

Ventil se běžně nachází v centrálních otopných soustavách, kde je zónování nutné pro nezávislé řízení různých částí budovy. Je instalován do otopného okruhu a připojen k potrubí s vnějším metrickým závitem. Pohon je namontován na tělese ventilu a připojen k napájecí síti. Systém je navržen tak, aby fungoval v prostředí s kolísajícími teplotami, čímž je vhodný jak pro vnitřní, tak pro venkovní aplikace, kde může okolní teplota klesnout pod bod mrazu.

Technické parametry

Materiál	mosaz CW617N s niklovým povlakem
Prováděcí teplota	-40 °C
Jmenovitý tlak	PN 40
Napájecí napětí	230 V
Kód	I01425704
Značka	IVAR

Ventil je určen pro jmenovitý tlak PN 40, čímž je vhodný pro vysokotlaké otopné soustavy. Rozsah provozních teplot od -40°C do +100°C zajišťuje kompatibilitu s širokou škálou tepelných podmínek. Pohon vyžaduje napájecí napětí 230 V a poskytuje moment 28 Nm, což je dostatečné pro většinu otopných aplikací. Tyto parametry jsou zásadní pro správné rozměření a integraci do systému, čímž se zajistí, že ventil zvládne očekávané průtoky a tlakové rozdíly bez poruch.

Instalace a připojení

Ventil je instalován do otopného okruhu pomocí vnějších metrických závitů. Pohon je namontován přímo na tělese ventilu a elektrické připojení se provádí pomocí běžného napájení 230 V. Během instalace je důležité zajistit, že ventil je správně zarovnán podle směru průtoku a že pohon je umístěn tak, aby umožnil plnou otáčku tyče ventilu. IP klasifikace závisí na polohě montáže, IP50 pro horizontální montáž a IP55 pro vertikální montáž. Běžné chyby při instalaci zahrnují nesprávné zarovnání závitů, což může způsobit úniky, a špatná elektrická připojení, která mohou zabránit správné funkci pohonu.

Kompatibilita a příslušenství

Tento dvoucestný zónový ventil je kompatibilní se standardními otopnými soustavami, které používají metrické závitové připojení. Běžně se používá spolu s termostaty, systémy pro řízení budov nebo jinými řídicími zařízeními, která poskytují potřebné elektrické signály pro pohon. Pro základní provoz nejsou potřeba žádné další příslušenství, ale doporučuje se použít vhodné těsnící materiály a montážní konzoly, aby byla zajištěna bezpečná a netěsná instalace. Pro tuto verzi nejsou k dispozici žádné související produkty.

Technický pozadí pro projektanty

Dvoucestný zónový ventil funguje tak, že otáčí tyč ventilu o 90°, aby otevřel nebo uzavřel cestu průtoku. Pohon využívá elektrický motor k pohonu tyče s časovou konstantou 60 sekund pro plnou funkci. Tělo z mosazi s niklovým povlakem (CW617N) poskytuje odolnost proti korozi a odolnost v mokrém prostředí. Ventil je navržen tak, aby se integroval do otopných soustav, které vyžadují zónové řízení, čímž umožňuje energeticky efektivní provoz omezením výstupu tepla pouze do obsazených oblastí. Doba životnosti a účinnost ventilu jsou ovlivněny kvalitou instalace, čistotou systému a četností použití pohonu.

Služba a provoz

Ventil vyžaduje minimální údržbu za běžných provozních podmínek. Je důležité pravidelně kontrolovat elektrická připojení a zajistit, že pohon funguje správně. Ventil by měl být kontrolován na úniky a známky opotřebení, zejména v oblasti těsnících ploch. Nejsou poskytována konkrétní intervaly údržby, ale jakékoliv potíže s pohonem nebo funkcí ventilu by měly být řešeny okamžitě, aby se zabránilo neefektivnosti systému nebo poruchám.

Nejčastější otázky

Může být tento ventil použit v systému s teplotou pod -40°C?
Ne, ventil je určen pro minimální provozní teplotu -40°C. Použití v chladnějším prostředí může způsobit poškození komponentů.

Je pohon kompatibilní s jednofázovým napájením 230 V?
Ano, pohon je navržen pro provoz na napájecí napětí 230 V a je vhodný pro běžné jednofázové systémy.

Může být ventil namontován vertikálně?
Ano, ventil může být namontován v jakékoliv poloze, ale IP klasifikace se liší podle orientace. Vertikální montáž poskytuje IP55 klasifikaci.

Jaký je maximální moment pohonu?
Pohon poskytuje maximální moment 28 Nm, což je dostatečné pro většinu otopných aplikací.
