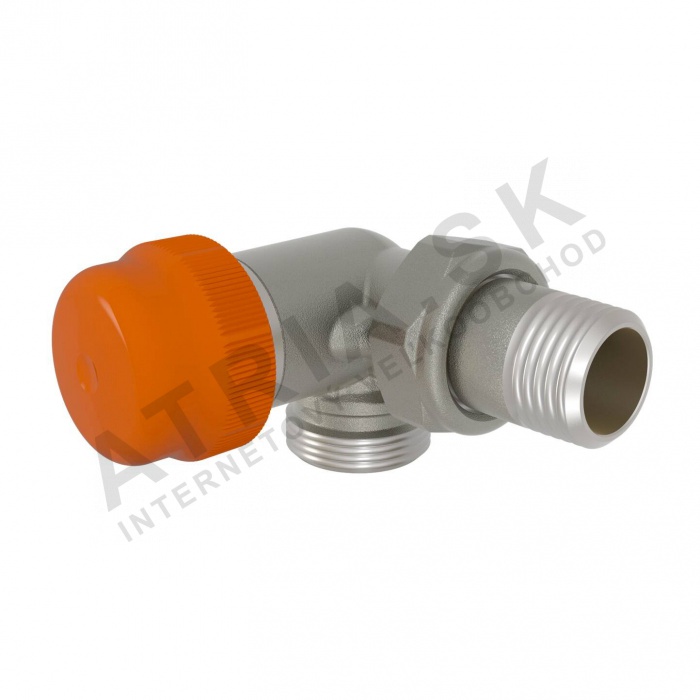

Dynamický termostatický ventil - tříosý, 1/2 palce x EK, L IVAR.VCS 2166 NH SX
Kód: 500509Související produkty
Detailní popis produktu
Tento dynamický termostatický ventil se často používá v centrálních otopných soustavách, kde je vyžadováno přesné řízení průtoku a tepelná regulace. Je vhodný pro instalaci na otopná tělesa, rozdělovače pro podlahové vytápění a jiné hydronické aplikace, kde vznikají proměnlivé zátěže. Ventil zajišťuje stabilní provoz i při kolísání systémového tlaku, což ho činí ideálním pro vícezónové systémy s nerovnoměrným rozdělením tepla. Často se používá v bytových a lehce komerčních budovách, kde je důležitá účinnost vytápění a pohodlí obyvatel.
Technické parametry
| Materiál | Mosaz CW617N s niklovým povlakem |
|---|---|
| Provozní teplota | 120 °C |
| Nominální tlak | PN 10 |
| Hmotnost | 0,296 kg |
| Kód | 500509 |
| Značka | IVAR |
Instalace a připojení
Ventil se instaluje mezi potrubí a otopné těleso nebo jiný zdroj tepla pomocí standardních stlačovacích spojek. Vstupní rozměr je 1/2 palce a výstup používá připojení EK (vnější závity). Hlava se připojuje pomocí závitu M30 x 1,5. Během instalace zajistěte, že ventil je správně orientován a že všechna připojení jsou utažena podle momentových specifikací výrobce. Běžnou chybou je špatné zarovnání stlačovacích spojek, což může vést k únikům nebo snížení průtoku. Vždy ověřte, že systémový tlak nepřekročí PN10 a že provozní teplota nepřesáhne 120 °C.Kompatibilita a příslušenství
Ventil je kompatibilní s měděným a plastovým potrubím při použití stlačovacích spojek IVAR. Pro měděná potrubí použijte spojky IVAR.TR; pro ALPEX použijte IVAR.TA; a pro plast použijte IVAR.TP. Další komponenty, jako jsou vyvažovací nástroje nebo měřicí zařízení pro průtok, mohou být potřeba pro přesné kalibrace systému. Ujistěte se, že všechny spojky jsou od stejného výrobce, aby byla zajištěna integrity těsnění a zabráněno únikům.Technický pozadí pro projektanty
Tříosé konstrukce umožňuje ventilu přizpůsobit se změnám tlaku a zátěže nezávisle, přičemž udržuje konzistentní průtok. Mosazné tělo s niklovým povlakem poskytuje odolnost a tepelnou stabilitu. Integrace do systému vyžaduje zvážení celkového odporu obvodu a požadované hodnoty Kv pro každou aplikaci. Účinnost ventilu je ovlivněna kvalitou připojení potrubí a celkovým vyvážením systému. Správné rozměření a umístění jsou klíčová pro optimální výkon a trvanlivost.Údržba a provoz
Pravidelné kontroly by měly zahrnovat prohlídku ventilu na známky opotřebení, úniků nebo zablokování. Stlačovací spojky by měly být vizuálně kontrolovány na utažení a poškození. V návodu nejsou uvedena konkrétní období údržby, ale údržba by měla být prováděna podle plánu provozníka systému. Pokud ventil ukazuje známky sníženého výkonu, pečlivě vyčistěte vnitřní komponenty, přičemž se vyhněte poškození těsnících ploch.Nejčastější otázky
Lze tento ventil použít s plastovým potrubím?
Ano, ventil je kompatibilní s plastovým potrubím při použití stlačovacích spojek IVAR.TP.
Jaká je maximální povolená teplota pro tento ventil?
Ventil je určen pro maximální provozní teplotu 120 °C.
Je možné upravit průtok po instalaci?
Ne, průtok je přednastavený a nemůže být po instalaci upraven.
Lze tento ventil použít v systémech se silnými tlakovými kolísáními?
Dynamické konstrukce pomáhá stabilizovat průtok i při změnách tlaku, pokud systém zůstává v rámci hodnoty PN10.
Doplňkové parametry
| Kategorie: | ÚHLOVÝ - připojení klasické, EK |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.296 kg |
| Druh výrobku: | termostatický ventil |
| Rozměr závitu: | 1/2" |
| Typ připojení: | svěrné šroubení |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | 120 °C |
| Posledná aktuálizacia ceny: | 20.11.2024 8:22:22 |
