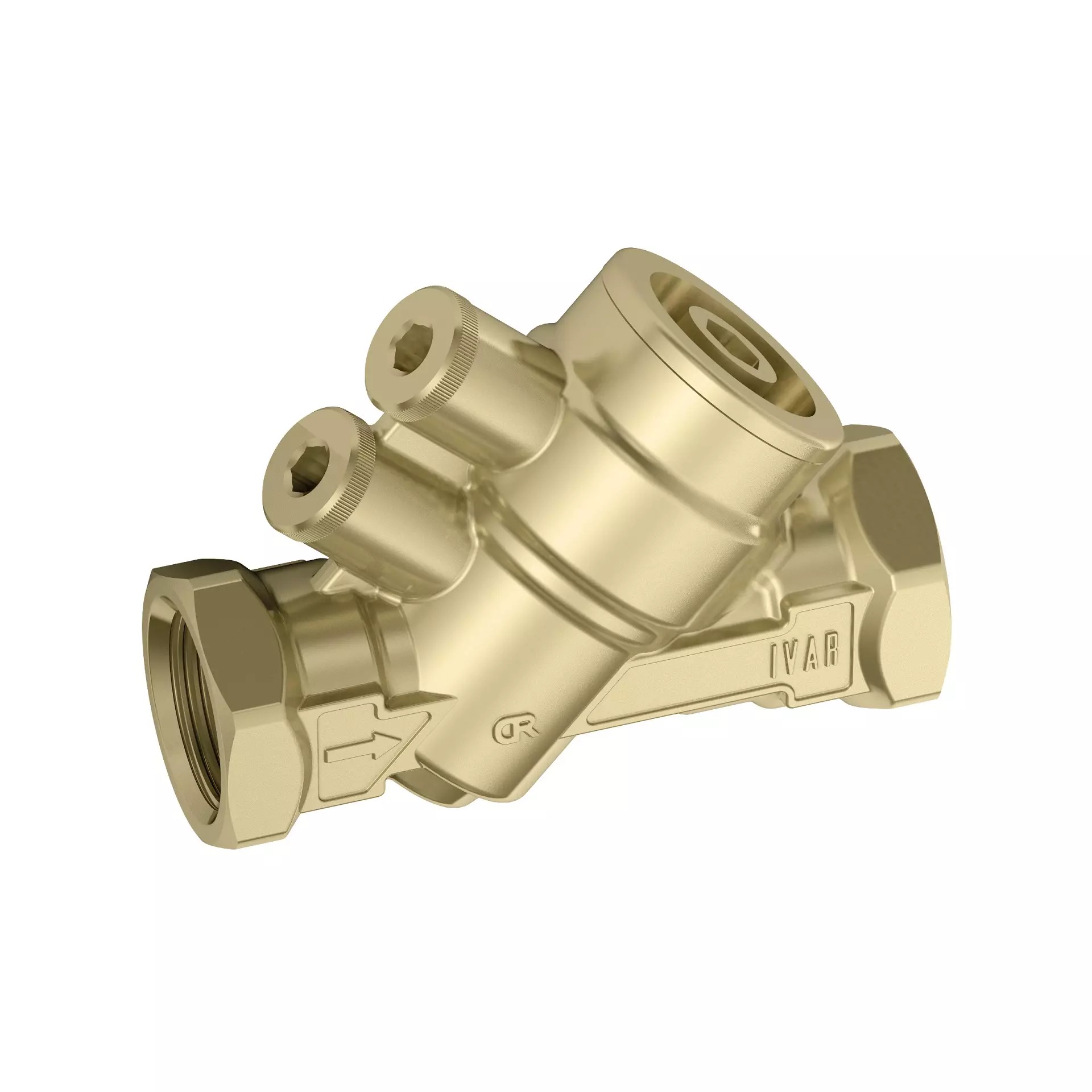

Dynamicky vyvažovací ventil – bez řídicího vložku – 1 "Fx1 "F

Detailní popis produktu

Dynamicky vyvažovací ventily jsou základními komponentami v hydraulických systémech, kde jsou potřeba stabilní průtokové podmínky i při různých zátěžových požadavcích. Tato verze se často používá v komerčních a průmyslových budovách se složitými HVAC sítěmi, jako jsou kanceláře, továrny a velké bytové komplexy. Montéři často potkávají situace, kdy dochází ke systémovým nerovnováhám kvůli proměnným otáčkám čerpadel nebo částečným zátěžím. Tento ventil udržuje konstantní průtok bez ohledu na tlakové kolísání, což zajistí rovnoměrné rozdělení tepelné energie a sníží riziko pod- nebo přetížení jednotlivých okruhů.

Ventil se instaluje do primárních nebo sekundárních okruhů, kde je kritická stabilita průtoku. Je zvláště vhodný pro systémy s více větvemi nebo zónami, kde by manuální vyvažování bylo neproveditelné. Absence řídicího vložku znamená, že funguje pouze jako pasivní vyvažovací zařízení, které nevyžaduje vnější pohon nebo řídicí signály. To z něj dělá vhodný prvek pro aplikace s pevným průtokem nebo jako součást většího vyvažovacího plánu s externími řídicími prvky a senzory.

Technické parametry

Označení PN25 znamená, že ventil vydrží jmenovité tlaky až 25 bar, což ho činí vhodným pro středotlaké systémy. Rozsah provozních teplot od -20 °C do +120 °C umožňuje jeho použití jak v topných, tak i chladicích aplikacích, včetně těch s médii na bázi glykolu. Mosaz CW617N poskytuje odolnost proti korozi a mechanickou pevnost, což zajišťuje dlouhodobou spolehlivost v prostředích s vlhkostí. Tyto parametry jsou klíčové při výběru správného ventilu pro konkrétní okruh, aby byla zajištěna kompatibilita s tlakem a tepelnými podmínkami systému.

Instalace a připojení

Instalace vyžaduje správné orientování těla ventilu, aby byl zajištěn správný směr průtoku. Vnitřní FF víčko je navrženo pro vnitřní použití a musí být utaženo podle standardních momentových specifikací pro mosazná šroubení. Ventil má na obou koncích ženské závity o průměru 1 palec, což umožňuje přímé připojení k potrubním systémům pomocí běžných stlačovacích nebo pájecích metod. Před instalací ověřte, že systémový tlak nepřesahuje PN25 a že teplota média zůstává v rámci stanoveného rozsahu. Běžné chyby při instalaci zahrnují nesprávné orientování, které může vést k nestabilitě průtoku, a nedostatečné těsnění závitových spojů, což může vést k únikům.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními topnými a chladicími systémy využívajícími vodu nebo glykolová média. Často se používá spolu s měřicími přístroji a vyvažovacími sadami pro dosažení přesného kalibrace systému. Protože je dodáván bez řídicího vložku, další komponenty, jako jsou aktuátory nebo termostatické hlavy, nejsou použitelné. Pro kompletní vyvažovací konfigurace může být nutné objednat samostatné měřicí nástroje nebo digitální vyvažovací nástroje.

Technický pozadí pro projektanty

Princip fungování tohoto ventilu je založen na dynamickém vyvažovacím mechanismu, který upravuje vnitřní odpor pro udržení nastaveného průtoku. Mosazné tělo zajišťuje odolnost a odolnost proti tepelné expanzi. Design umožňuje integraci s externími měřicími body, což umožňuje reálný monitoring průtokových podmínek. Účinnost ventilu závisí na správném rozměru vzhledem k hydraulickým požadavkům okruhu a na absenci omezení výše nebo níže, které by mohla ovlivnit stabilitu průtoku. Dlouhodobá výkonnost je ovlivněna čistotou média a absencí částic, které by mohly ovlivnit vnitřní komponenty.

Servis a provoz

Doporučuje se pravidelné prohlídky ventilu, aby byla zajištěna jeho pokračující výkonnost. Zkontrolujte příznaky opotřebení, netěsnosti nebo zablokování závitových spojů. Vnitřní mechanismus nevyžaduje časté úpravy nebo servis, ale vizuální kontroly během pravidelné údržby jsou doporučeny. V technické dokumentaci nejsou definována žádná servisní intervala a pro vnitřní komponenty není potřeba žádná maziva. Jakékoli provozní problémy by měly být řešeny demontáží ventilu a kontrolou vnitřních částí na poškození nebo nečistoty.

Nejčastější dotazy

Může být tento ventil použit ve uzavřeném topném systému?
Ano, je vhodný pro uzavřené systémy, kde je potřeba dynamického vyvažování průtoku. Ujistěte se, že systémový tlak a teplota zůstávají v rámci stanovených limitů.

Je tento ventil kompatibilní s externími průtokovými měřiči?
Ano, ventil má přípravu pro připojení měřicích prvků. Nainstalujte měřič na určený port podle pokynů výrobce.

Může být tento ventil použit v exteriérových instalacích?
Ne, vnitřní FF víčko je určeno pouze pro vnitřní použití. Vystavení povětrnostním podmínkám může poškodit těsnost víčka.

Jaký je maximální povolený tlakový rozdíl přes ventil?
Ventil je navržen tak, aby udržoval konstantní průtok bez ohledu na tlakové kolísání. Nicméně systémový tlak nesmí překročit PN25 v žádném bodě okruhu.
