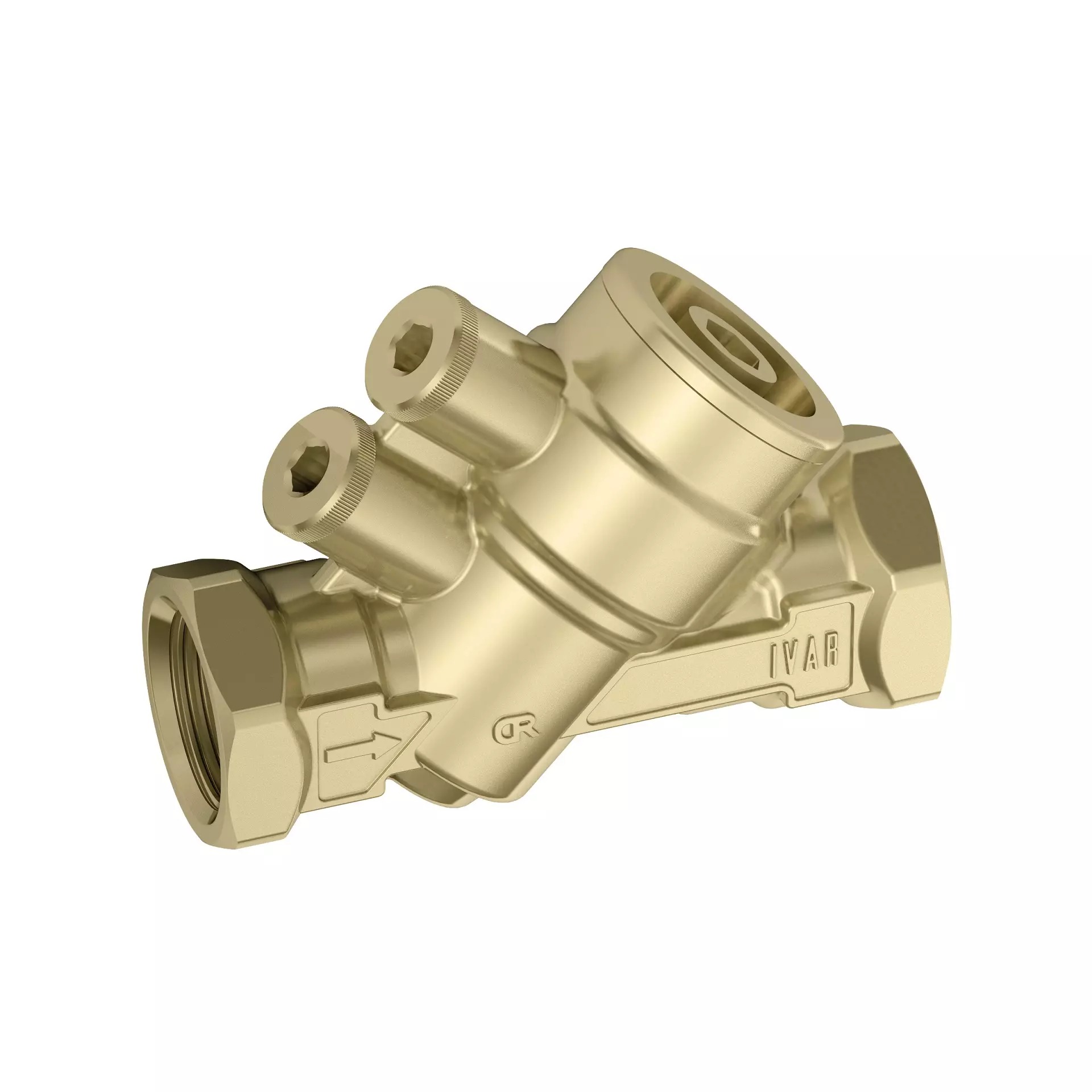

Dynamicky vyvažovací ventil - bez řídicího vložku - 1/2 palce Fx1/2 palce F
Kód: 590065Související produkty
Detailní popis produktu
Dynamicky vyvažovací ventily jsou základními komponenty v hydraulických systémech, kde je potřeba konzistentní distribuce průtoku. Tato varianta IVAR se běžně používá v obytných i komerčních budovách pro otopné a chlazení aplikace. Instalatéři a projektanti ji používají k zajištění toho, že každá větev systému obdrží správný průtok, bez ohledu na tlakové kolísání. Ventil se instaluje do jednotlivých obvodů a udržuje vyvážení bez ručního nastavení po počátečním zapojení.
Korektní instalace a rozměrování jsou klíčové pro efektivitu systému. Ventil musí být umístěn v místě, které umožňuje snadný přístup k údržbě a kontrole. Typicky se instaluje do přímých částí potrubí, dál od komponentů způsobujících turbulence, jako jsou kolena nebo T-kohouty. Vnitřní FF uzávěr zajistí bezpečné a netěsné spojení v rámci systému.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Prov. teplota | -20 °C |
| Jmenovitý tlak | PN 25 |
| Kód | 590065 |
| Značka | IVAR |
Instalace a připojení
Ventil se připojuje pomocí 1/2 palce vnitřního závitu (F) na obou koncích. Instalatéři by měli zajistit, že závit potrubí je čistý a bez nečistot před utažením spojení. K zabezpečení ventilu by měl být použit klíč nebo trubkový šroubovák, ale bez přetížení, které by mohlo poškodit závit nebo sedlové plochy. Je důležité ověřit, že ventil je instalován ve správném směru, aby proudění odpovídalo návrhu systému. Běžné chyby instalace zahrnují nesprávnou orientaci, což může vést ke špatnému vyvažování a snížení výkonu systému.Kompatibilita a příslušenství
Tento ventil je navržen pro použití v systémech otopných a chlazení, kde je potřeba dynamické vyvažování průtoku. Je kompatibilní se standardními měděnými nebo ocelovými potrubními systémy s 1/2 palce vnitřním závitem. Pro plnou funkčnost systému musí být řídicí vložek objednán zvlášť a nainstalován do těla ventilu. Příprava pro připojení měřicích prvků umožňuje integraci s průtokoměry nebo jinými monitorovacími zařízeními, která nejsou součástí ventilu.Technický pozadí pro projektanty
Princip fungování tohoto dynamicky vyvažovacího ventilu je založen na udržování konstantního průtoku bez ohledu na změny tlaku v systému. Tělo ventilu obsahuje mechanismus, který přizpůsobuje vnitřní otvor v reakci na změny průtoku, čímž zajišťuje udržení nastaveného průtoku. Mosaz CW617N poskytuje dobrou mechanickou pevnost a odolnost proti korozi, což z něj činí vhodný materiál pro dlouhodobé použití v systémech s vodou. Ventil se integruje do systému tím, že se instaluje do jednotlivých obvodů, kde funguje jako samořízený komponent. Účinnost a trvanlivost ventilu závisí na kvalitě instalace, čistotě systému a na absenci nečistot v tekutině.Údržba a provoz
Běžná údržba není při běžném provozu nutná. Doporučuje se však pravidelná kontrola, aby byly vnitřní komponenty volné od nečistot a spojení zůstala bezpečná. Pokud systém zažije pokles výkonu nebo neobvyklý hluk, měl by být ventil zkontrolován na přítomnost zácp nebo opotřebení. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby, ale doporučuje se dodržovat pokyny výrobce pro jakékoli systémové požadavky.Nejčastější otázky
Může být tento ventil použit v uzavřeném chlazení systému?
Ano, ventil je vhodný pro použití v uzavřeném chlazení systému, protože je schopen pracovat při teplotách až do +120°C a je kompatibilní s vodními médiy.
Je řídicí vložek součástí ventilu?
Ne, řídicí vložek není součástí a musí být objednán zvlášť, aby byl ventil kompletní jednotkou pro dynamické vyvažování.
Může být ventil instalován ve svislé poloze?
Ano, ventil lze instalovat ve svislé poloze, pokud je zachován směr průtoku a vnitřní komponenty nejsou překáženy.
Jaký je maximální povolený tlak pro tento ventil?
Ventil je schopen pracovat s maximálním pracovním tlakem PN 25, což ho činí vhodným pro systémy se středním až vysokým tlakem.
Doplňkové parametry
| Kategorie: | Dynamický vyvažovací ventil |
|---|---|
| Hmotnost: | 0.35 kg |
| Druh výrobku: | vyvažovací / regulační ventil |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 25 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 20.11.2024 10:23:34 |
