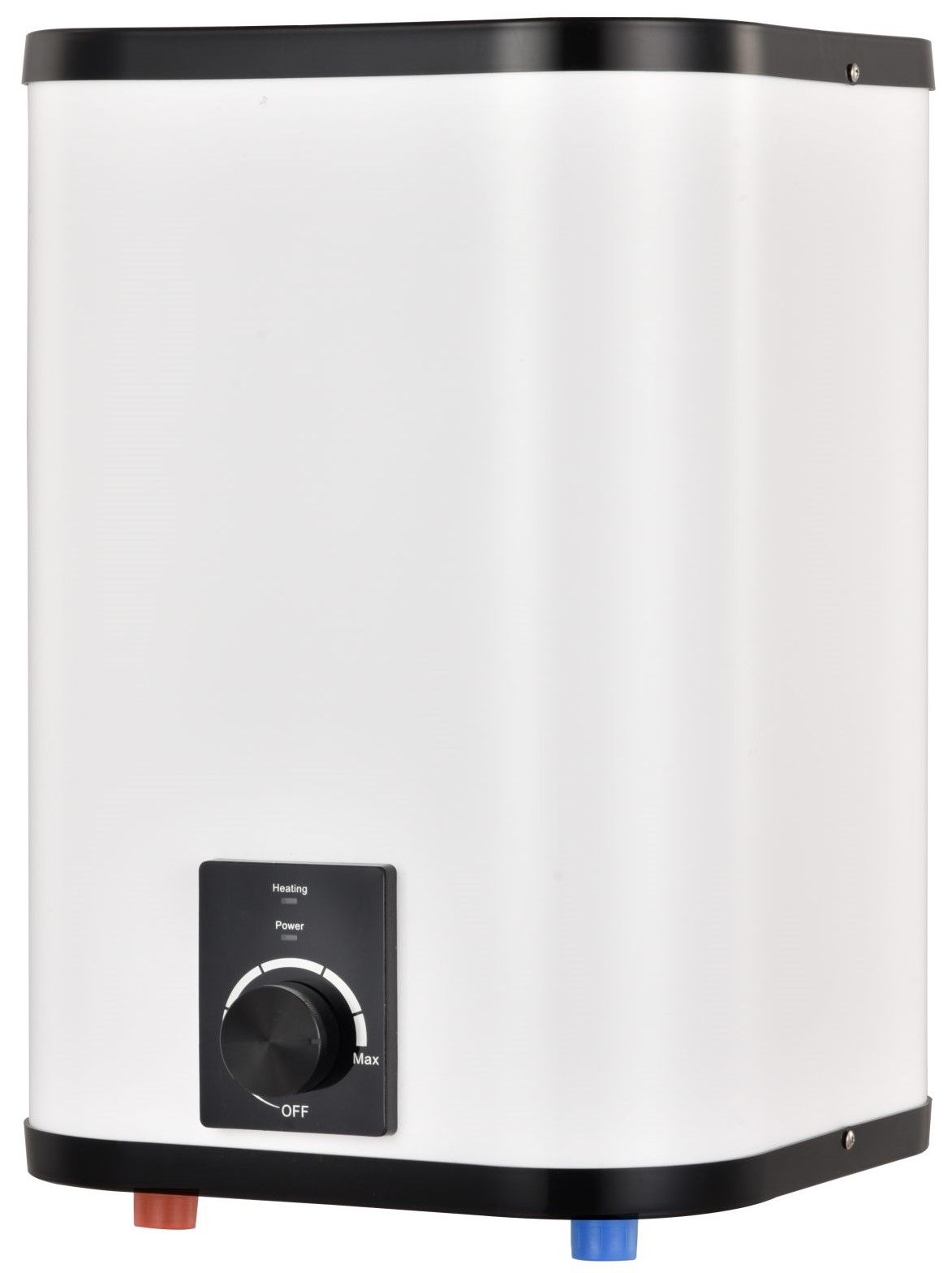

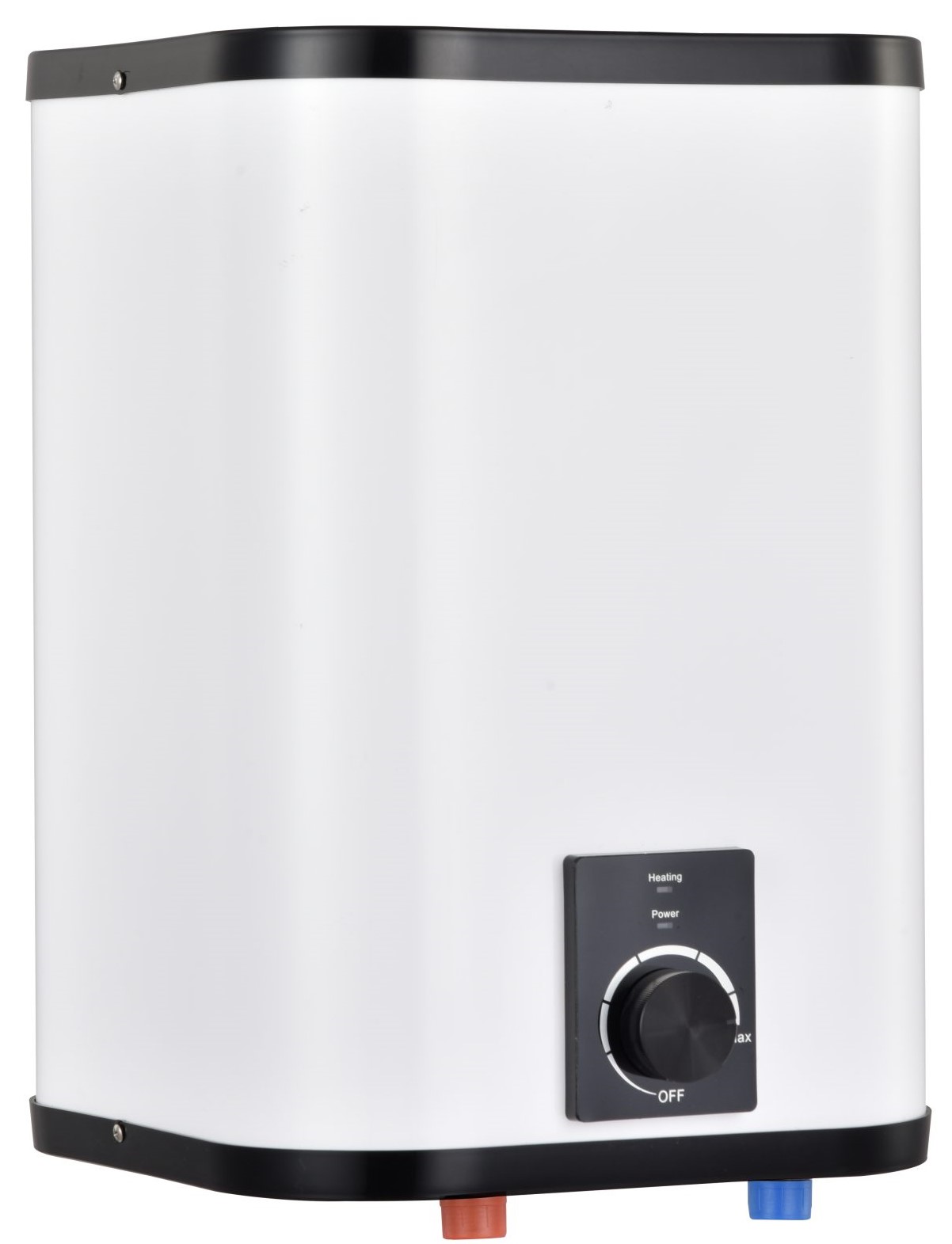

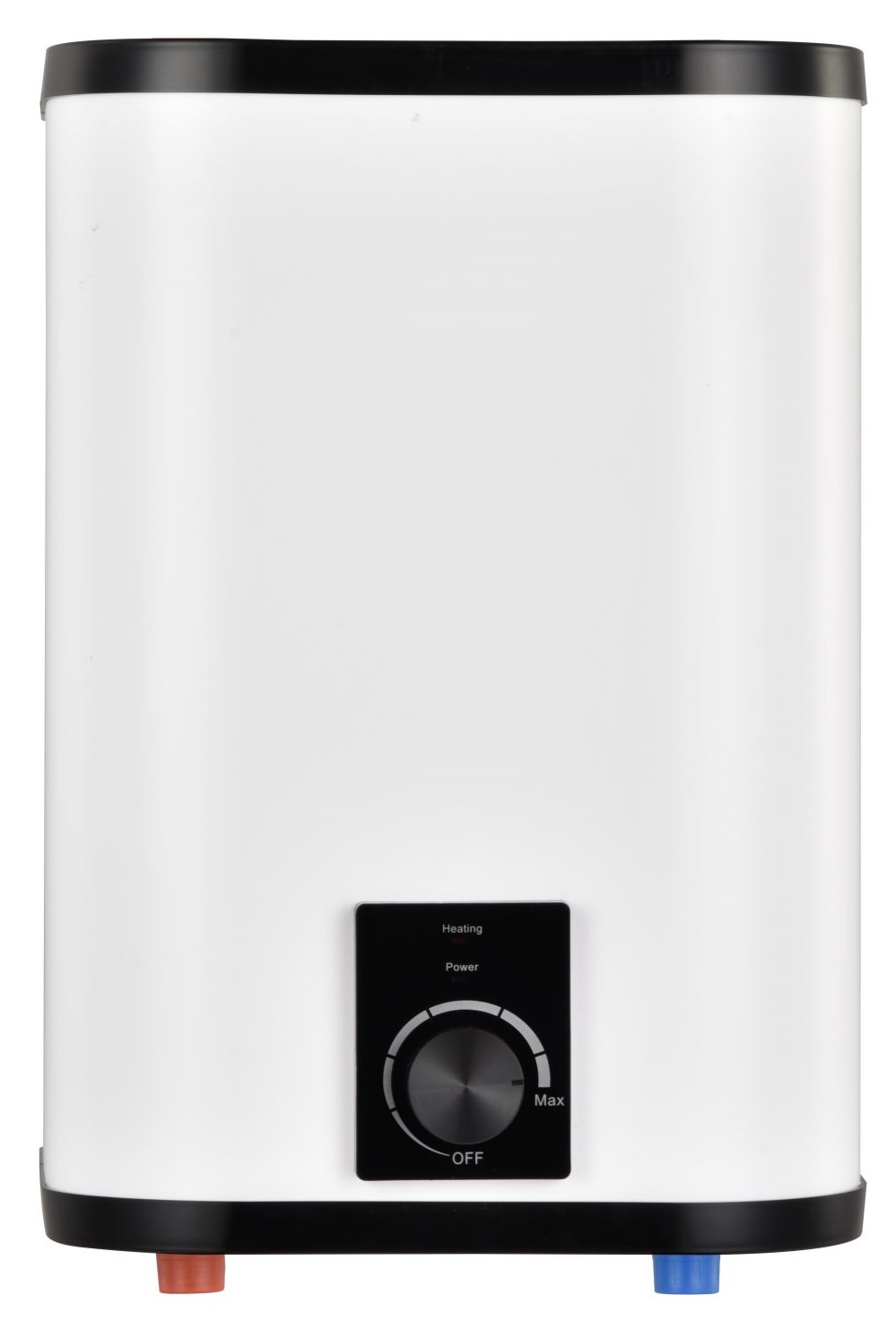

Elektrický ohřívač vody Napoli, 20L, dolní připojení

Detailní popis produktu

Tento elektrický ohřívač vody je ideální pro instalace, kde je místo omezené a potřeba rychlého přístupu k horké vodě. Často se používá v kuchyních, koupelnách a v pomocných místnostech jak v bytových, tak i v menších komerčních budovách. Montážní firmy mohou integrovat do stávajících otopných soustav pomocí běžných potrubních připojení. Dolní vstup umožňuje vertikální montáž, což zajišťuje efektivní využití stěnového nebo skříňového prostoru.

Série Napoli je vhodná pro systémy pracující za nízkého tlaku. Často se používá v domácích prostorách, jako jsou rodinné domy, byty a malé firmy. Díky své kompaktní velikosti a elektrickému připojení je vhodný pro rekonstrukce nebo nové stavby, kde není k dispozici centrální ohřev vody. Jednotka je navržena pro přímé elektrické připojení pomocí 150cm kabelu s evropským zástrčkou, což zajišťuje kompatibilitu se standardními elektrickými obvody ve většině evropských zemí.

Technické parametry

Kapacita 20L je vhodná pro aplikace, kde jsou potřeba jen střední množství horké vody, jako jsou umývací místa nebo jediný kuchyňský kohoutek. Maximální pracovní tlak 6 bar zajišťuje kompatibilitu se standardními domácími otopnými soustavami. Stupeň ochrany IPX4 potvrzuje ochranu proti stříkající vodě během instalace v prostorách s občasným vystavením vlhkosti, jako jsou koupelny. Spotřeba energie třídy B znamená střední účinnost, vhodnou pro použití při přerušovaném provozu, nikoli pro kontinuální požadavky.

Instalace a připojení

Jednotka vyžaduje vertikální instalaci s dolním vstupem připojeným k zásobníku studené vody. Vstupní a výstupní porty jsou závitové pro běžné potrubní adaptéry. Je zahrnutá montážní lišta pro upevnění ohřívače na stěnu nebo skříň. 150cm napájecí kabel by měl být přiveden do vlastního elektrického obvodu a musí být nainstalováno zbytkový proudové ochranné zařízení (RCD) podle místních předpisů.

Montážní firmy by měly ověřit, že nádrž je plně naplněna, než se jednotka zapne. Otočný knoflík termostatu umožňuje ruční nastavení mezi 25°C a 75°C, což by mělo být nastaveno podle určení. Běžné chyby zahrnují nesprávné elektrické zapojení, nedostatečné upevnění jednotky a vynechání instalace pojistného ventilu. Bezpečnostní vypínač se aktivuje při 93°C ± 3°C, což poskytuje dodatečnou ochranu proti přehřátí.

Kompatibilita a příslušenství

Tento ohřívač vody je kompatibilní se standardními otopnými soustavami používající měděné nebo plastové potrubí s odpovídajícími závitovými rozměry. Kromě montážní lišty a napájecího kabelu nejsou zahrnuta žádná další příslušenství. Montážní firmy mohou být nuceny získat pojistný ventil zvlášť, protože není součástí dodávky. Jednotka nemá potřebu samostatného expanzního nádoby díky své malé kapacitě a provozu za nízkého tlaku.

Technický popis pro projektanty

Ohřívač pracuje tím, že přeměňuje elektrickou energii na teplo pomocí nerezového (SS840) topného tělesa. Vnitřní nádrž je vyrobena z chladně tvarované oceli s minimální vrstvou 0,35mm emalze, která odolává korozi. Izolační vrstva je z polyuretanu s tloušťkou 20mm, což zmenšuje tepelné ztráty a udržuje účinnost nádrže. Magnesium anoda (ø15 x 135 mm) pomáhá předcházet vnitřní korozi tím, že přitahuje nečistoty ve vodě.

Projektanti by měli zohlednit tepelnou zátěž při integraci této jednotky do systému. Výkon 2000W znamená, že voda se zahřeje poměrně rychle, ale kapacita nádrže 20L omezuje objem dostupný pro aplikace s vysokým požadavkem. Dolní připojení zjednodušuje integraci do uzavřených prostor, zatímco IPX4 zajišťuje bezpečný provoz v oblastech s potenciálním vystavením vodě. Spotřeba energie třídy B znamená střední účinnost, což je vhodné pro scénáře s nepřetržitým použitím.

Služba a provoz

Kontrola zahrnuje pravidelné kontrolování funkce pojistného ventilu. Magnesium anoda by měla být pravidelně kontrolována a případně vyměněna, aby byla udržována vnitřní ochrana. Pokud jednotka není dlouhodobě využívána, měla by být odpojena od napájení, aby se zabránilo zbytečné spotřebě energie a potenciálnímu poškození. Během pravidelné údržby by měly montážní firmy také ověřit integritu elektrických připojení a izolace, zejména kolem topného tělesa a stěn nádrže.

Nejčastější otázky

Může být Napoli 20L namontován vodorovně?
Ne, jednotka je navržena pouze pro vertikální montáž. Vodorovná montáž by mohla ovlivnit výstup komponentů a zrušit podmínky záruky.

Je s jednotkou zahrnut pojistný ventil?
Ne, pojistný ventil není součástí dodávky a musí být nainstalován zvlášť montážní firmou.

Jak dlouho trvá zahřátí vody po zapnutí?
Čas zahřátí závisí na počáteční teplotě vody a okolních podmínkách. Výkon 2000W však zajišťuje poměrně rychlé zahřátí pro nádrž o objemu 20L.
