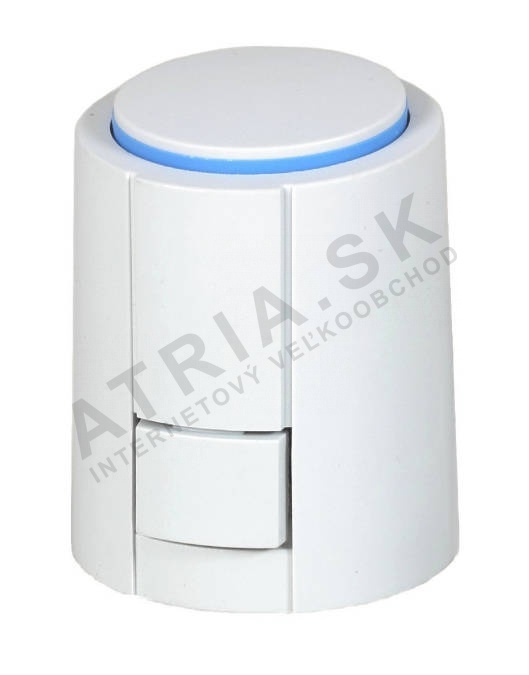

Elektrotermická hlava - 12V; bez proudu otevřeno

Detailní popis produktu

Elektrotermické hlavy jsou základními komponentami hydronických otopných systémů, umožňují automatizované řízení průtoku v radiátorech a distribučních jednotkách. Tento typ pohonu se často používá v obytných i komerčních budovách s nízkotlakými systémy teplé vody. Instalatéři a projektanti často integrují tyto hlavy do systémů vyžadujících přesné regulace teploty, jako jsou víno-místní otopné systémy nebo podlahové vytápění. Konfigurace normálně otevřená zajistí, že systém zůstane aktivní při výpadku proudu, udržuje dodávku tepla až do obnovy napájení. Správná instalace a kontrola kompatibility jsou klíčové pro správné fungování pohonu v systému.

Při práci s elektrotermickými hlavami musí technici zohlednit požadavky na napětí systému, kompatibilitu závitů a typ ventilu nebo distribuční jednotky. Tyto faktory určují vhodnost hlavy pro konkrétní aplikaci a ovlivňují výkon celého systému. Model TE 3042 je navržen pro integraci do systémů, kde je k dispozici 12V napájení a kde je požadováno normálně otevřené řízení pro bezpečné vytápění při výpadku proudu.

Technické parametry

Instalace a připojení

Instalace hlavy TE 3042 zahrnuje její připojení k kompatibilnímu radiátorovému ventilu nebo distribuční jednotce pomocí závitu M30 x 1,5. Elektrické připojení vyžaduje 12V stejnosměrné napájení, které musí být správně připojeno k svorkám hlavy. Je důležité ověřit, že ventil nebo distribuční jednotka jsou kompatibilní s normálně otevřeným provozem, aby systém fungoval podle očekávání. Běžné chyby při instalaci zahrnují nesprávné připojení napájení nebo použití nekompatibilních závitů, což může vést k únikům nebo nesprávnému pohonu. Vždy před instalací zkontrolujte elektrické a mechanické specifikace systému.

Kompatibilita a příslušenství

Hlava TE 3042 je kompatibilní s řadou ventilů a distribučních jednotek IVAR, včetně modelů IVAR.CS 553, CI 557, UNIMIX, COMBITOP, KS IVAR a MULTIMIX-C. Aby byla zajištěna plná funkčnost, musí být použita s ventily a distribučními jednotkami, které podporují normálně otevřený provoz. Pro základní instalaci nejsou potřeba žádná další příslušenství, ale projektanti by měli ověřit, že řídicí systém poskytuje stabilní 12V napájení. Pro kompletní integraci systému zkontrolujte, že logika řízení podporuje konfiguraci normálně otevřená, aby bylo vytápění zajištěno i při výpadku proudu.

Technický pozadí pro projektanty

Hlava TE 3042 pracuje na jednoduchém elektrotermickém principu, kde elektrický proud zahřívá bimetalový pás, který se rozšiřuje a pohybuje tyčí ventilu. Konfigurace normálně otevřená znamená, že ventil zůstává otevřený, když není aplikován proud, což zajišťuje nepřetržité vytápění v případě výpadku proudu. Materiály použité při výrobě hlavy jsou vybrány pro odolnost a odolnost proti korozi, což zajišťuje dlouhodobou spolehlivost v otopných aplikacích. Integrace hlavy do systému závisí na řídicí strategii a typu ventilu nebo distribuční jednotky. Faktory jako systémový tlak, průtok a okolní teplota mohou ovlivnit výkon a životnost pohonu.

Služba a provoz

Doporučuje se pravidelná kontrola hlavy TE 3042, aby byla zajištěna nepřetržitá funkce. Zkontrolujte známky mechanického opotřebení, jako jsou poškozené závity nebo nesprávné pohyby pohonu, a ověřte, že elektrická připojení zůstávají bezpečná. Nejsou poskytovány konkrétní intervaly pro servis, ale jakákoli porucha by měla být řešena co nejdříve, aby se zabránilo výpadku systému. Během provozu zkontrolujte, že řídicí systém poskytuje stabilní 12V napájení a že ventil nebo distribuční jednotka funguje správně. Pokud hlava nepohybuje ventil, zkontrolujte elektrická připojení a kompatibilitu ventilu nebo distribuční jednotky.

Nejčastější otázky

Může být hlava TE 3042 připojena k řídicímu systému 24V?
Ne, hlava TE 3042 je specificky navržena pro provoz 12V a nemůže být použita s 24V systémy bez dodatečné konverze napětí.

Je hlava TE 3042 kompatibilní se všemi radiátorovými ventily IVAR?
Ne, je kompatibilní pouze s ventily a distribučními jednotkami, které podporují normálně otevřený provoz a mají závit M30 x 1,5.

Může být hlava TE 3042 použita v konfiguraci normálně uzavřená?
Ne, hlava TE 3042 je model normálně otevřený a nemůže být převedena na konfiguraci normálně uzavřená.

Co by mělo být zkontrolováno, pokud hlava TE 3042 nepřeje otevřít?
Zkontrolujte elektrická připojení na spojitost a ujistěte se, že napájení poskytuje 12V. Zkontrolujte také kompatibilitu ventilu nebo distribuční jednotky s normálně otevřeným provozem.
