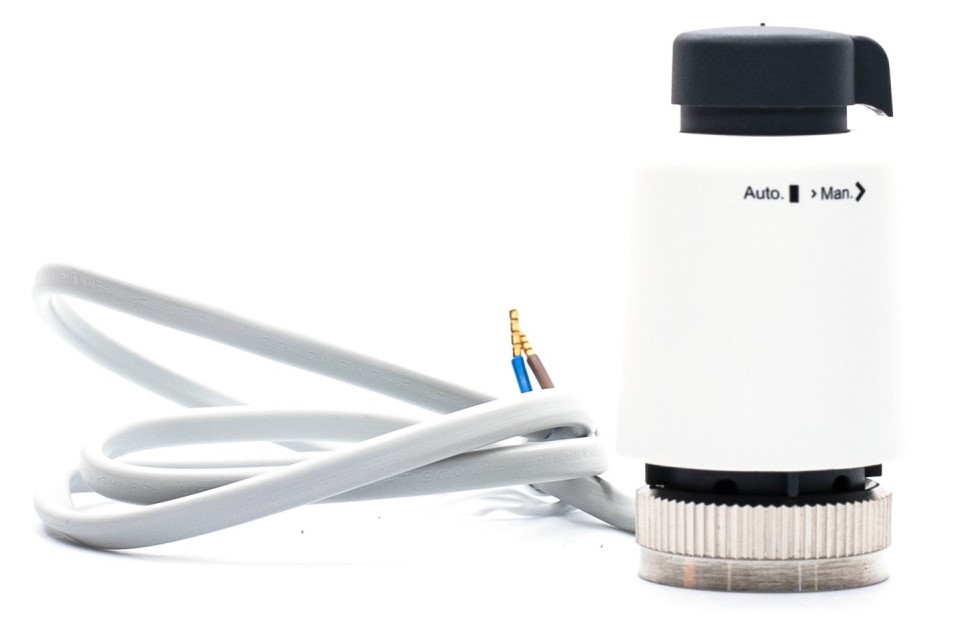

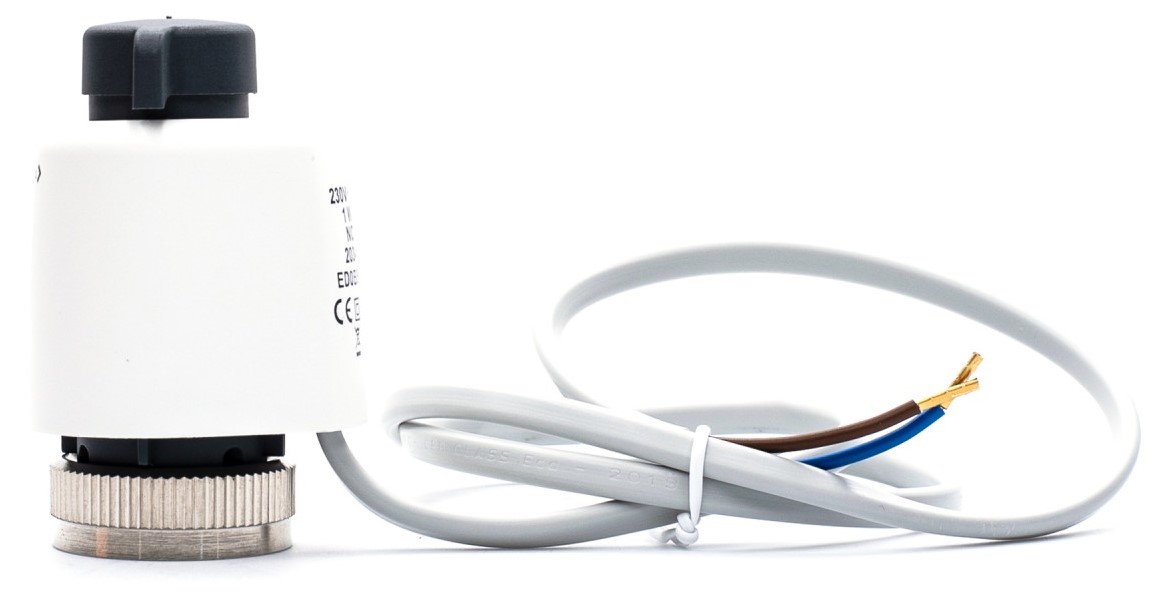

Elektrotermická hlava 230V

Detailní popis produktu

Tato elektrotermická hlava se běžně používá v obytných i komerčních budovách s hydraulickým podlahovým vytápěním. Je typicky instalována spolu s místními termostaty pro regulaci teploty jednotlivých topných okruhů. Zařízení je navrženo pro integraci do stávajících topných obvodů, kde je vyžadována přesná regulace teploty. Montéři často setkávají s tímto typem pohonu při stavbě nových budov nebo při rekonstrukcích systémů, zejména v systémech, kde je potřeba zónování a individuální řízení jednotlivých místností. Pohon zajistí, že topné médium bude buď plně otevřeno nebo uzavřeno v reakci na signál z termostatu, což udržuje požadovanou teplotu v místnosti.

Instalace se obvykle provádí v technických místnostech, podlahových prostorech nebo v dutinách zdí v závislosti na rozvrhu systému. Pohon je připojen k termostatickému ventilu pomocí standardního závitu M30x1.5 a elektrické připojení se provádí kabelem délky 0,8 m s průřezem 2x0,75 mm². Je důležité zajistit, aby pohon byl instalován v prostředí s maximální okolní teplotou 60 °C, aby byla zajištěna spolehlivá funkce.

Technické parametry

Instalace a připojení

Pohon je namontován přímo na termostatický ventil pomocí závitu M30x1.5. Elektrické připojení vyžaduje kabel délky 0,8 m s průřezem 2x0,75 mm², který by měl být veden k místnímu termostatu. Je důležité ověřit, že okolní teplota nepřekročí 60 °C a že pohon je instalován v suchém prostředí. Běžnou chybou při instalaci je nesprávná orientace pohonu, která může zabránit správné funkci ventilu. Vždy zajistěte, že pohon je zarovnán s tyčí ventilu a že elektrické připojení je bezpečné.

Kompatibilita a příslušenství

Tato elektrotermická hlava je kompatibilní s termostatickými ventily, které mají závit M30x1.5. Vyžaduje místní termostat schopný poskytnout signál 230V pro provoz. Další komponenty, jako je kabeláž, rozvaděče a montážní konzole, mohou být potřeba v závislosti na umístění instalace. Pro tento model nejsou uvedeny žádné konkrétní související produkty.

Technický pozadí pro projektanty

Elektrotermická hlava funguje tak, že převádí elektrickou energii na mechanický pohyb, který otevírá nebo zavírá termostatický ventil. Pohon je vyroben z materiálů odolných korozi a tepelnému roztažení, což zajišťuje dlouhodobou spolehlivost. Je navržen tak, aby se integroval do standardních topných systémů a lze jej použít jak v nových, tak ve stávajících instalacích. Doba životnosti a účinnost pohonu závisí na okolní teplotě, kvalitě elektrického připojení a mechanickém zarovnání s tyčí ventilu.

Servis a provoz

Doporučuje se pravidelná kontrola elektrických připojení a mechanického zarovnání, aby byla zajištěna bezproblémová funkce. V technických datech nejsou uvedena žádná konkrétní servisní období. Během provozu by měl být pohon kontrolován na případné známky přehřátí nebo opotřebení. Pokud pohon nepřijímá signály z termostatu, mělo by být ověřeno elektrické připojení a pohyb tyče ventilu.

Nejčastější otázky

Lze pohon použít s termostatickými ventily různých výrobců?
Ano, pokud má ventil závit M30x1.5 a je kompatibilní se signálem 230V z místního termostatu.

Je pohon vhodný pro použití v prostředí s vysokou teplotou?
Ne, maximální okolní teplota je 60 °C. Překročení této hodnoty může ovlivnit výkon a životnost.

Jak dlouho trvá, než pohon plně otevře nebo uzavře ventil?
Čas otevírání a zavírání je 3 minuty, jak je uvedeno v technických datech.

Lze pohon použít v systémech s více topnými smyčkami?
Každý pohon je navržen pro jedinou smyčku. Pro systémy s více smyčkami by bylo potřeba několik pohonů, každý připojený k samostatnému termostatu.
