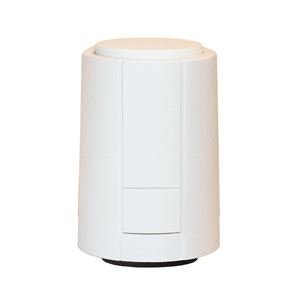

Elektrotermální hlava - pro pojistné ventily s dynamickým vyvažováním - 24V; 0-10V

Detailní popis produktu

Elektrotermální hlavy jsou základními komponentami moderních hydraulických systémů, kde je vyžadováno přesné ovládání průtoku. Často se vyskytují v obchodních a bytových budovách vybavených pojistnými ventily s dynamickým vyvažováním. Instalatéři pracující na otopných systémech nebo potrubních sítích často setkávají s těmito zařízeními při integraci automatického ovládání průtoku. Elektrotermální hlava umožňuje proporcionální ovládání průtoku vody, což zajišťuje konzistentní výkon i za proměnlivých zátěžových podmínek.

Elektrotermální hlava IVAR TE 3003 je speciálně navržena pro integraci s pojistnými ventily s dynamickým vyvažováním. Podporuje jak ovládání zapnout/vypnout při 24V, tak modulární ovládání prostřednictvím signálu 0–10V. To z ní činí vhodnou pro aplikace, kde je třeba průtok kontinuálně upravovat podle požadavků systému. Závit M30 x 1,5 zajišťuje bezpečné a netěsné připojení k tělu ventile.

Technické parametry

Kód	501387
Značka	IVAR

Technické parametry definují provozní rozsah a kompatibilitu elektrotermální hlavy. Funkce zapnout/vypnout při 24V je ideální pro základní regulační smyčky, zatímco vstup 0–10V umožňuje sofistikovanější modulaci. Tyto nastavení ovlivňují, jak se zařízení integruje do větších regulačních systémů, a měly by být zváženy při rozměrování a výběru, aby byla zajištěna správná odezva a stabilita systému.

Montáž a připojení

Při montáži se elektrotermální hlava připevní k tělu ventile externím závitem M30 x 1,5. Připojení by mělo být utaženo na doporučený moment, aby se zabránilo únikům a zajišťovala se mechanická pevnost. Elektrické připojení vyžaduje samostatný svorkový blok nebo řídicí jednotku schopnou dodat 24V stejnosměrného proudu nebo signál 0–10V. Před připojením napájení by měl instalatér ověřit správnou polaritu a odpor izolace, aby se zabránilo poškození. Běžné chyby při montáži zahrnují špatnou orientaci závitu a nedostatečné zarovnání aktuátoru s rozsahem pohybu ventilu. Aby se tomu zabránilo, vždy se obracejte na pokyny výrobce a po montáži proveďte vizuální kontrolu zarovnání.

Kompatibilita a příslušenství

Tato elektrotermální hlava je kompatibilní s aktuátory IVAR PICC 03 a PICC 13, které poskytují potřebné řídicí signály pro provoz. Pro plnou funkčnost systému je třeba nainstalovat také kompatibilní řídicí jednotku nebo systém pro správu budov schopný generovat výstupy 0–10V. Další komponenty, jako jsou svorkové bloky, rozdělovače nebo řídicí moduly, mohou být potřeba v závislosti na konfiguraci systému. Při plánování montáže zkontrolujte, zda jsou všechny komponenty správně vybaveny vzhledem k napětí, typu signálu a mechanickému rozhraní.

Technický pozadí pro projektanty

Elektrotermální hlava funguje tak, že převádí elektrické vstupní signály na mechanický pohyb, který upravuje polohu ventilového kužele uvnitř těla ventilu. Vnitřní mechanismus je obvykle vyroben z odolných, koroze odolných materiálů, aby odolal dlouhodobému vystavení vodě a teplotním cyklům. Signál 0–10V umožňuje lineární vztah mezi vstupem a průtokem, což zajišťuje přesnou modulaci. Integrace do systému vyžaduje pečlivou analýzu dynamiky regulační smyčky a potřeby zpětné vazby k udržení nastavených hodnot. Doba životnosti zařízení je ovlivněna faktory jako je rozsah provozních teplot, frekvence pohybu a kvalita elektrického napájení.

Služba a provoz

Pravidelná služba zahrnuje kontrolu mechanického připojení na známky opotřebení nebo úniků a ověření integrity elektrických připojení. V technické dokumentaci nejsou uvedena žádná plánovaná období údržby. Během provozu by měl instalatér sledovat systém na neobvyklé hluky nebo nepravidelný pohyb ventilu, které mohou signalizovat poruchu v řídicím signálu nebo opotřebení vnitřních komponent. Pokud je zjištěna nějaká chyba, zařízení by mělo být odpojeno a prohlédnuto na poškození nebo špatné zarovnání.

Nejčastější otázky

Může být TE 3003 připojen k řídicí jednotce s výstupem 0–10V?
ANO, zařízení přijímá vstup 0–10V pro proporcionální ovládání. Ujistěte se, že řídicí jednotka je nastavena na správný rozsah signálu a polaritu.

Je TE 3003 kompatibilní s aktuátory PICC 03 a PICC 13?
ANO, elektrotermální hlava je speciálně navržena pro použití s těmito aktuátory. Zkontrolujte, zda rozměry montáže a elektrická rozhraní odpovídají specifikacím.

Jaký typ závitu se používá při montáži?
Zařízení má externí závit M30 x 1,5 pro bezpečné připojení k tělu ventilu. Použijte vhodný šroubovák nebo kleště k utažení připojení podle pokynů výrobce.

Může být tato hlava použita v systémech 230V?
NE, TE 3003 je určena pouze pro provoz při 24V. Připojení k napájení 230V způsobí okamžité poškození vnitřních elektronických komponent.
