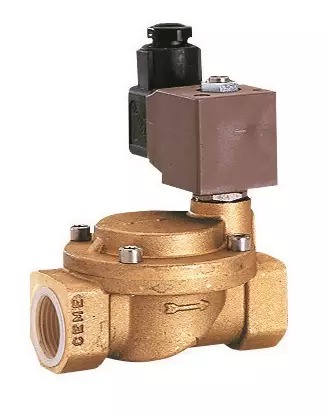

Elektrický uzavírací ventil -1/2 palce FF; 230V; při vypnutém proudu uzavřen

Detailní popis produktu

Tento elektrický uzavírací ventil se často používá v bytových a komerčních vodních soustavách, kde je potřeba dálkové ovládání průtoku. Je vhodný pro instalaci do otopných, potrubních a zavlažovacích soustav, kde je potřeba přesné ovládání. Ventil je navržen pro prostředí s provozní teplotou od 0°C do +90°C, což z něj dělá vhodný prvek pro systémy s teplou i studenou vodou. Často se používá v centrálním vytápění, domácím teplé vodě a řídicích obvodech čerpadel. Ventil je určen pro použití odbornými montéry a servisními techniky, kteří vyžadují spolehlivé a přesné ovládání průtoku ve svých instalacích.

Technické parametry

Materiál	Mosaz CW617N
Provozní teplota	0 °C
Jmenovitý tlak	PN 10
Kód	I00306200
Značka	IVAR

Provozní teplotní rozsah od 0°C do +90°C umožňuje, aby ventil fungoval v systémech s teplou i studenou vodou. Jmenovitý tlak PN 10 znamená, že je vhodný pro nízkonapěťové aplikace, typicky v domácích a lehce komerčních systémech. Mosaz CW617N poskytuje dobrý odolnost proti korozi a mechanickou pevnost, což z něj dělá vhodný materiál pro vodu a kompatibilní média. Tyto parametry jsou zásadní pro správné rozměření a výběr, aby ventil spolehlivě fungoval za daných systémových podmínek.

Instalace a připojení

Ventil je navržen pro instalaci pomocí připojení 1/2 palce FF. Montér by měl zajistit, že systémový tlak splňuje minimální rozdílový tlak 0,3 bar, aby ventil správně fungoval. Ventil by měl být instalován v poloze, která umožňuje snadný přístup pro údržbu a kontrolu. Je důležité ověřit, že elektrické napájení je kompatibilní s jmenovitým napětím 230V a že je přívod správně připojen, aby nedošlo ke poškození. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nekontrolu minimálního rozdílového tlaku a nesprávné elektrické připojení. Ventil by měl být instalován na přímém úseku potrubí, aby se minimalizovalo namáhání těla a zajistilo správné fungování.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními vodními systémy a může být integrován do řídicích systémů, které poskytují 230V. Často se používá spolu s termostaty, časovači nebo jinými řídicími zařízeními pro řízení průtoku v otopných a potrubních systémech. Pro základní provoz nejsou potřeba žádná konkrétní příslušenství, ale v závislosti na návrhu systému mohou být potřeba další komponenty, jako jsou tlakové regulátory nebo průtokoměry. Související produkty by měly být vybírány podle konkrétních požadavků instalace.

Technický pozadí pro projektanty

Ventil funguje pomocí elektromagnetického pohonu, který otevírá nebo zavírá ventil v závislosti na přítomnosti elektrického proudu. Při vypnutém proudu zůstává ventil v uzavřené poloze, čímž zajišťuje, že průtok je zastaven, když systém není v provozu. Tělo z mosazi CW617N poskytuje dobrou mechanickou pevnost a odolnost proti korozi, což z něj dělá vhodný prvek pro vodu a kompatibilní média. Jmenovitý tlak PN 10 znamená, že ventil je navržen pro nízkonapěťové aplikace, a rozsah provozních teplot zajišťuje kompatibilitu s systémy s teplou i studenou vodou. Minimální rozdílový tlak 0,3 bar je důležitý pro to, aby ventil efektivně fungoval za různých systémových podmínek. Návrh ventilu umožňuje jeho integraci do širokého rozsahu systémů, pokud jsou splněny elektrické a hydraulické požadavky.

Údržba a provoz

Ventil vyžaduje minimální údržbu, ale pravidelná kontrola je doporučena, aby bylo zajištěno spolehlivé fungování. Montér by měl kontrolovat známky opotřebení nebo koroze na těle a připojeních. Elektrická připojení by měla být kontrolována na známky poškození nebo přehřátí. Ventil by měl být pravidelně testován, aby bylo zajištěno, že správně otevírá a zavírá při připojení a odpojení proudu. V technických datech nejsou uvedena konkrétní intervaly údržby, ale doporučuje se dodržovat standardní postupy údržby pro podobné komponenty v systému.

Nejčastější otázky

Může být tento ventil použit ve systémech s teplou vodou?
Ano, ventil je vhodný pro systémy s teplou vodou, protože má provozní teplotní rozsah až do +90°C.

Je ventil normálně otevřený nebo normálně uzavřený?
Ventil je normálně uzavřený při vypnutém proudu, což znamená, že zastaví průtok, když není přiveden elektrický proud.

Jaký je minimální tlak potřebný pro provoz ventilu?
Ventil vyžaduje minimální rozdílový tlak 0,3 bar pro správné fungování.

Může být tento ventil použit s řídicím systémem 24V?
Ne, ventil je určen pro 230V a nemůže být použit s řídicím systémem 24V bez příslušného převodníkového vybavení.
