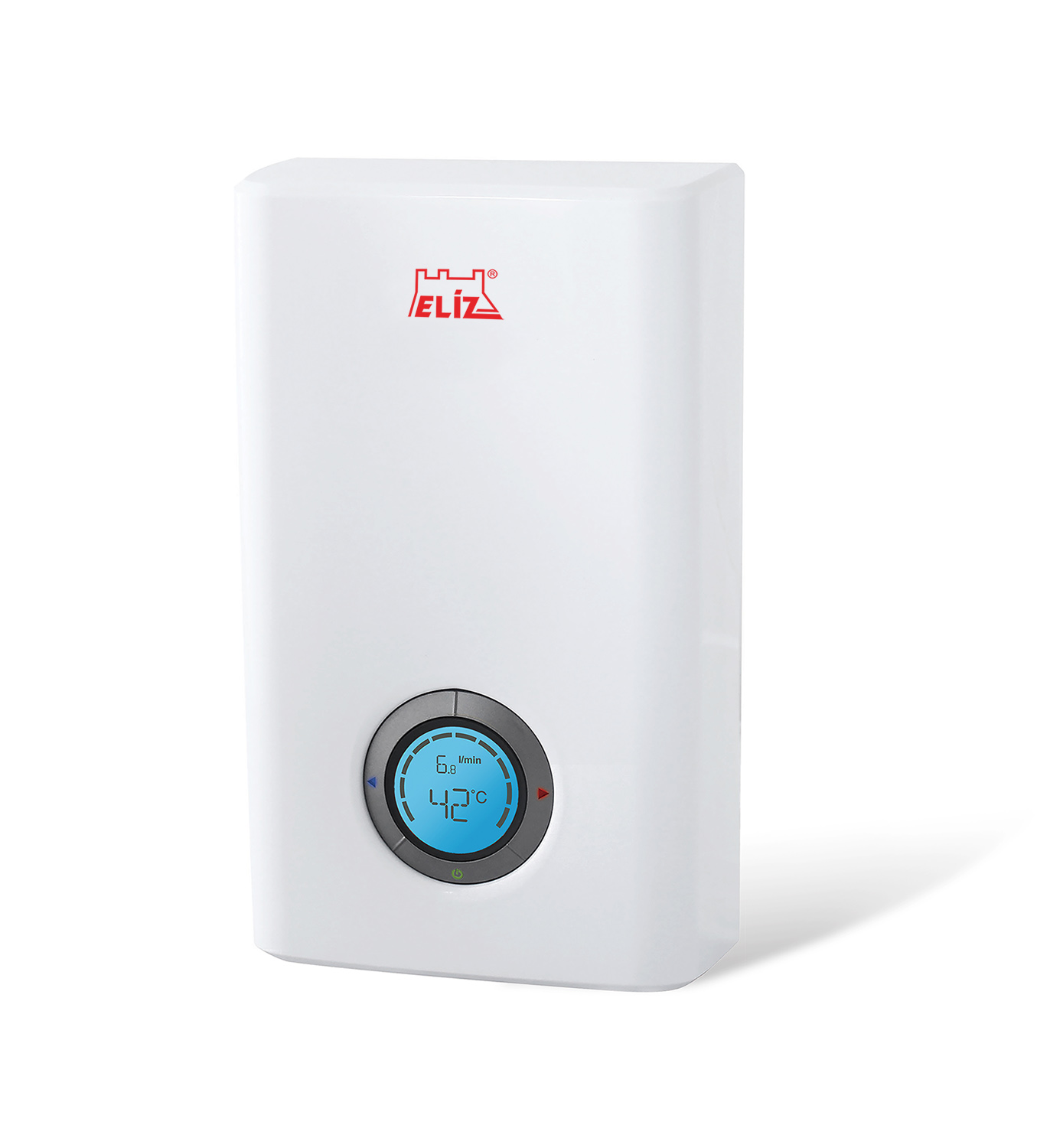

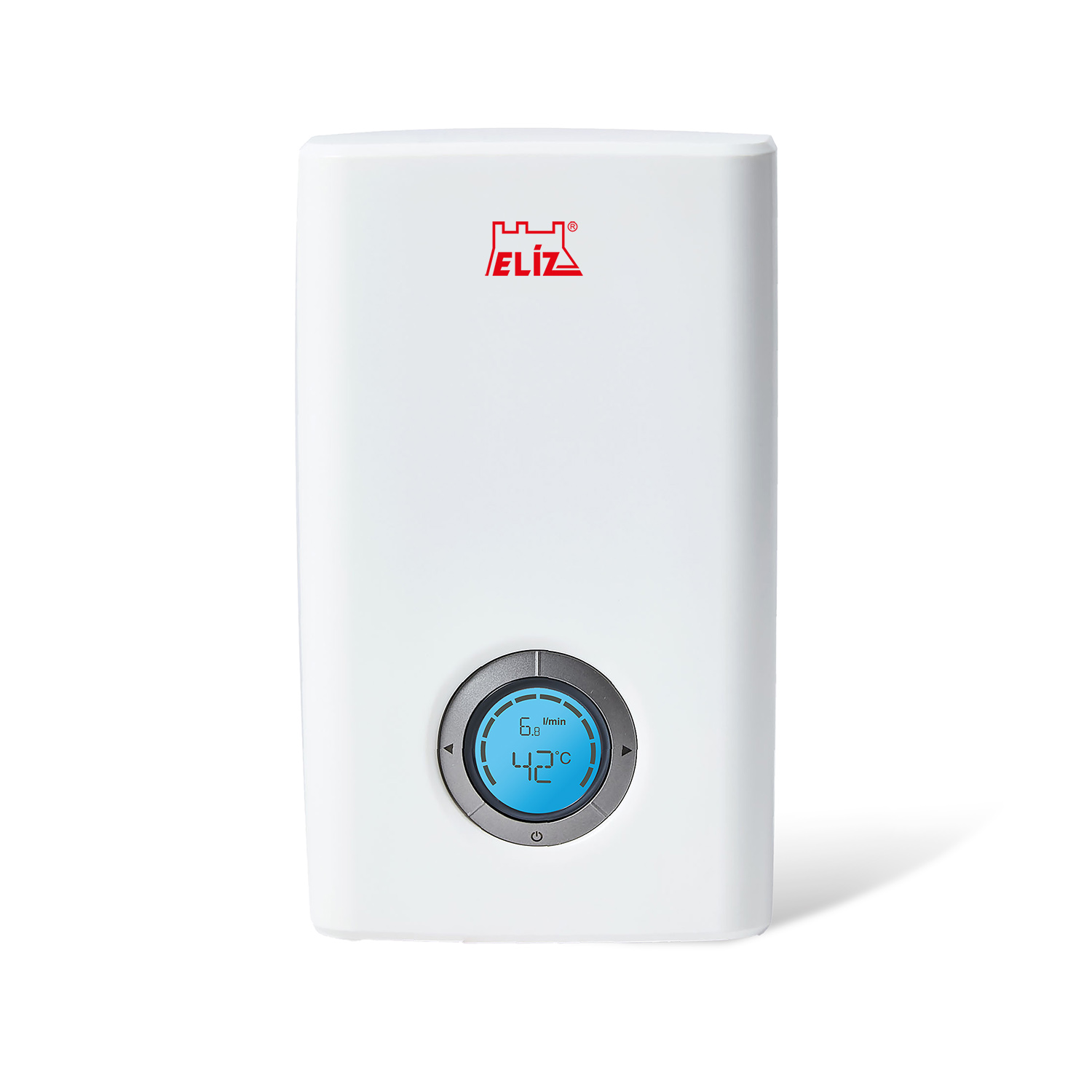

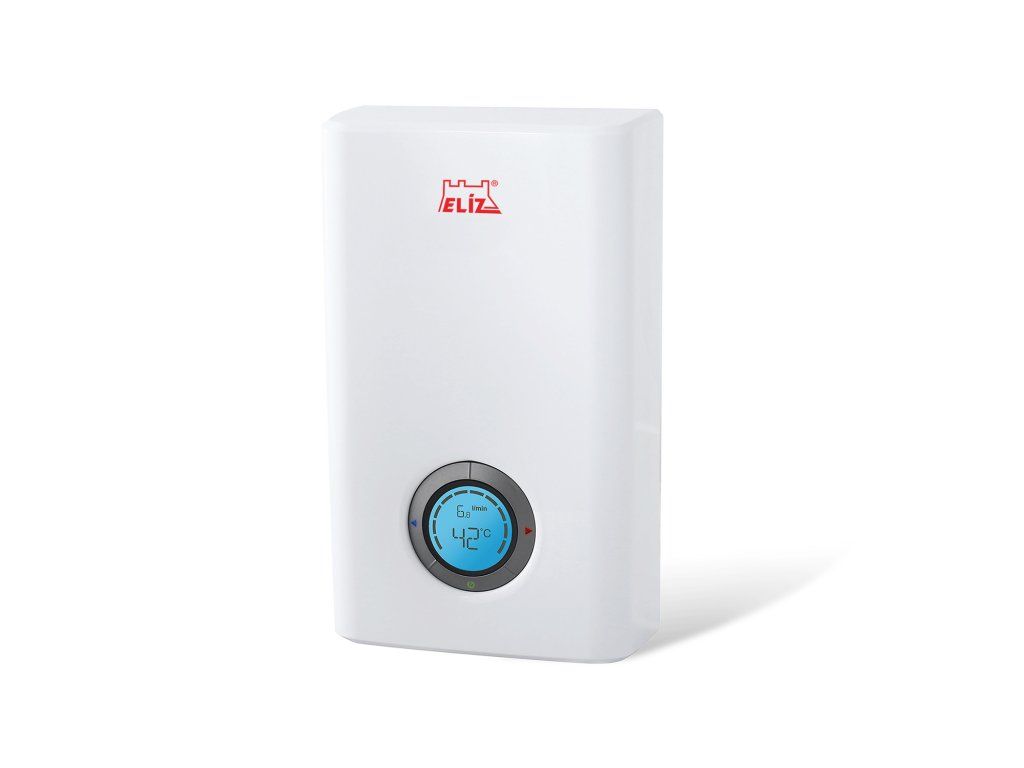

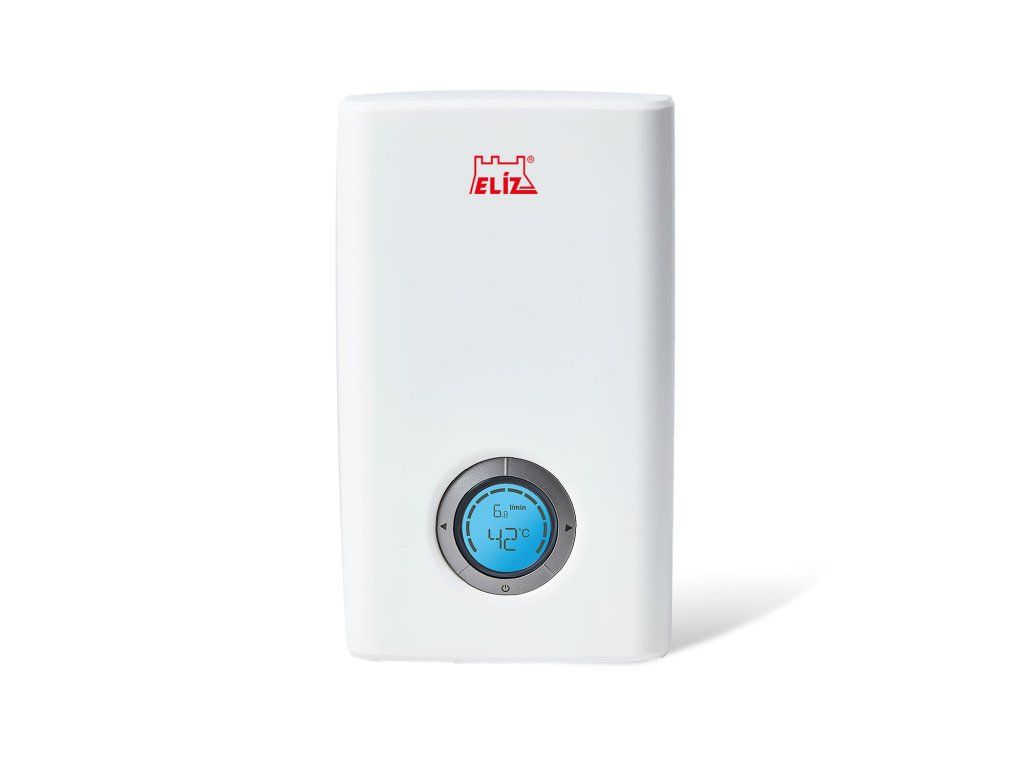

ELIZ ELX 10 Instantní ohřívač vody

Detailní popis produktu

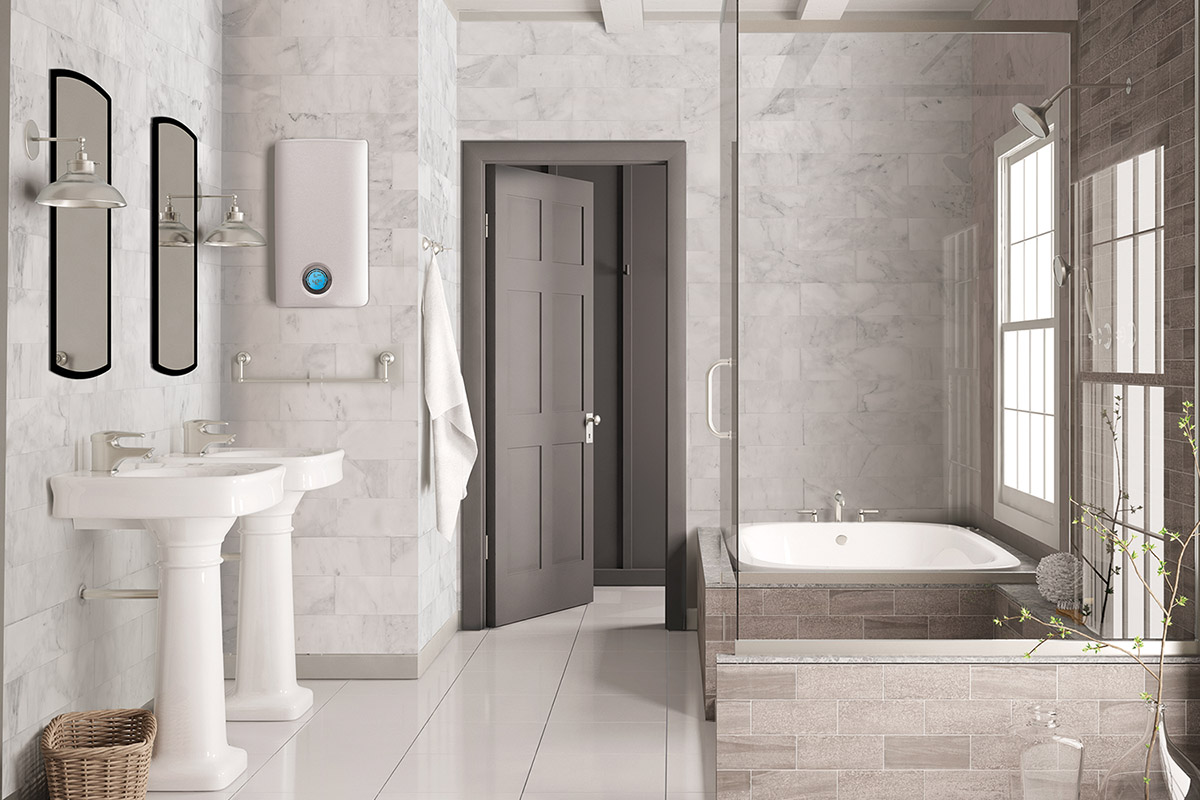

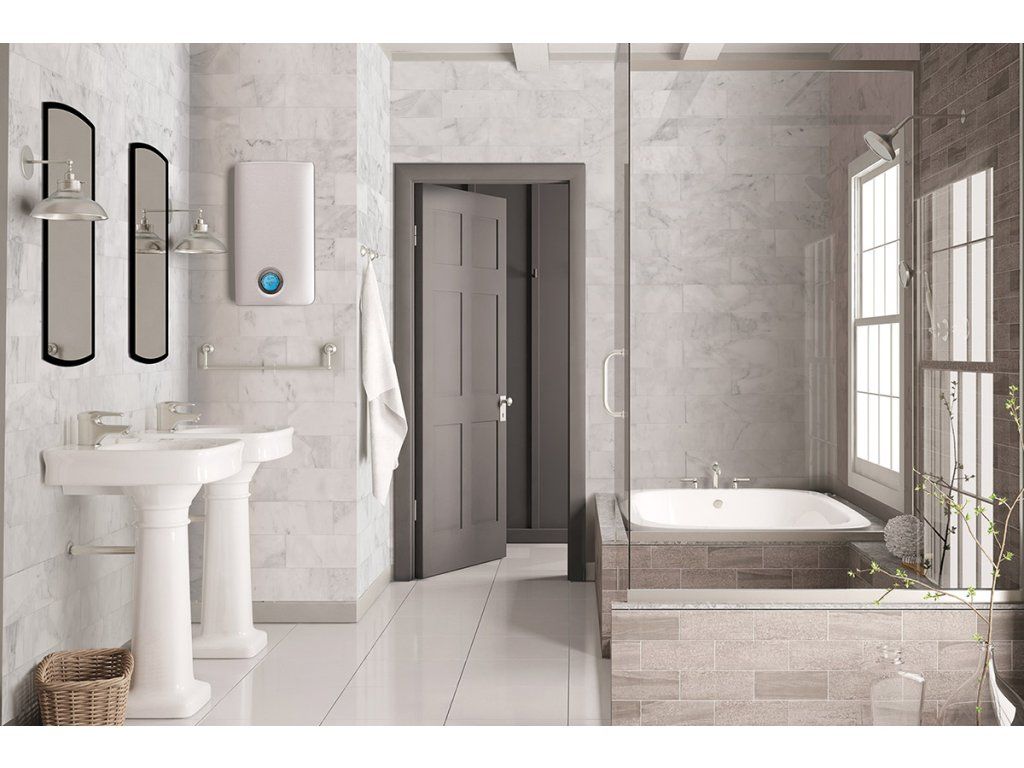

Kompaktní instantní ohřívače vody jako ELIZ ELX 10 se často používají v bytových i komerčních instalacích, kde je vyžadováno teplá voda na požádání. Instalatéři je často integrují do rozvodů vody pro napájení více vývodů, jako jsou kuchyňská umyvadla, koupelnové výlevky a sprchové koupelny. Tyto systémy jsou ideální pro aplikace, kde je místo omezené a potřeba je nepřetržitý zásobování teplou vodou bez potřeby velkých zásobníků. ELIZ ELX 10 je zvláště vhodný pro kompaktní instalace, kde jsou požadována hydraulické spínání a přesné ovládání teploty.

Instalace ELIZ ELX 10 vyžaduje pečlivé plánování, aby byla zajištěna kompatibilita s existujícími rozvody vody a elektrickou infrastrukturou. Jednotka musí být připojena k trojfázovému napájení 400 V a integrována do vodního okruhu s minimálním průtokem 2,2 l/min pro aktivaci ohřevu. Kompaktní rozměry (200 x 350 x 120 mm) umožňují montáž na stěnu i v úzkých prostorech, jako jsou pod umyvadly nebo v kuchyňských přípravkách.

Technické parametry

Technické parametry ELIZ ELX 10 jsou zásadní pro správné rozměření a integraci do systému. Výkon 10 kW zajišťuje rychlé ohřátí vody, zatímco hydraulické spínání aktivuje topný prvek pouze při detekci průtoku vody. Ochrana IP 24 poskytuje ochranu proti prachu a stříkající vodě, což z něj dělá vhodný produkt pro použití v mokrých prostorách. Maximální pracovní tlak 1,0 MPa a minimální 0,1 MPa je třeba zohlednit při připojení k vodovodnímu systému, aby byla zajištěna stabilní funkce.

Instalace a připojení

Instalace ELIZ ELX 10 zahrnuje upevnění jednotky na stěnu pomocí dodaného šablony a připojení vodního napájení pomocí závitových spojek 1/2 palce. Jednotka musí být připojena k trojfázovému napájení 400 V s pojistkou 3 x 16 A. Je důležité ověřit, že tlak vody v systému je v rámci specifikovaného rozsahu (0,1–1,0 MPa), aby nedošlo k poškození jednotky. Pro aktivaci ohřevu je vyžadován minimální průtok 2,2 l/min. Běžné chyby při instalaci zahrnují nesprávné elektrické připojení a nedodržení minimálního průtoku, což může vést k nesprávné funkci nebo poškození jednotky.

Kompatibilita a příslušenství

ELIZ ELX 10 je kompatibilní se standardními rozvody vody a lze jej integrovat do víceúčelových systémů zásobování vodou. Doporučuje se použít výhradní pojistku a zajistit, že elektrické napájení splňuje požadované specifikace. S jednotkou nejsou dodávána žádná příslušenství, proto musí instalatéři zajistit, že všechny potřebné komponenty, jako je například napájecí kabel, jsou získány zvlášť. Jednotka není kompatibilní s jinými modely nebo příslušenstvím uvedeným v rozsahu produktů.

Technický pozadí pro projektanty

ELIZ ELX 10 pracuje pomocí elektronického řídicího systému, který reguluje proces ohřevu na základě průtoku vody a teploty. Jednotka využívá mikroprocesor k monitorování průtoku a úpravě výkonu, aby udržovala konstantní teplotu na výstupu. Topný prvek je vysoce kvalitní, neizolovaný otopný těleso, které zajišťuje efektivní přenos tepla. Účinnost systému je ovlivněna tlakem vody, průtokem a okolní teplotou. Jednotka je navržena tak, aby se bez problémů integrovala do stávajících rozvodů vody a mohla být použita jak v jednotlivých, tak i víceúčelových aplikacích.

Služby a provoz

Pravidelná údržba ELIZ ELX 10 zahrnuje kontrolování elektrických připojení a zajištění, že tlak vody zůstává v rámci specifikovaného rozsahu. Jednotka je vybavena dvoustupňovým tepelným ochranným systémem, který zabrání přehřátí a umožní automatické resetování po závadě. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby, ale doporučuje se pravidelně kontrolovat jednotku na známky opotřebení nebo poškození. Ochrana IP 24 zajišťuje, že jednotka je chráněna proti prachu a stříkající vodě, ale neměla by být instalována v prostorách s vysokou vlhkostí nebo přímým vystavením vodě.

Nejčastější otázky

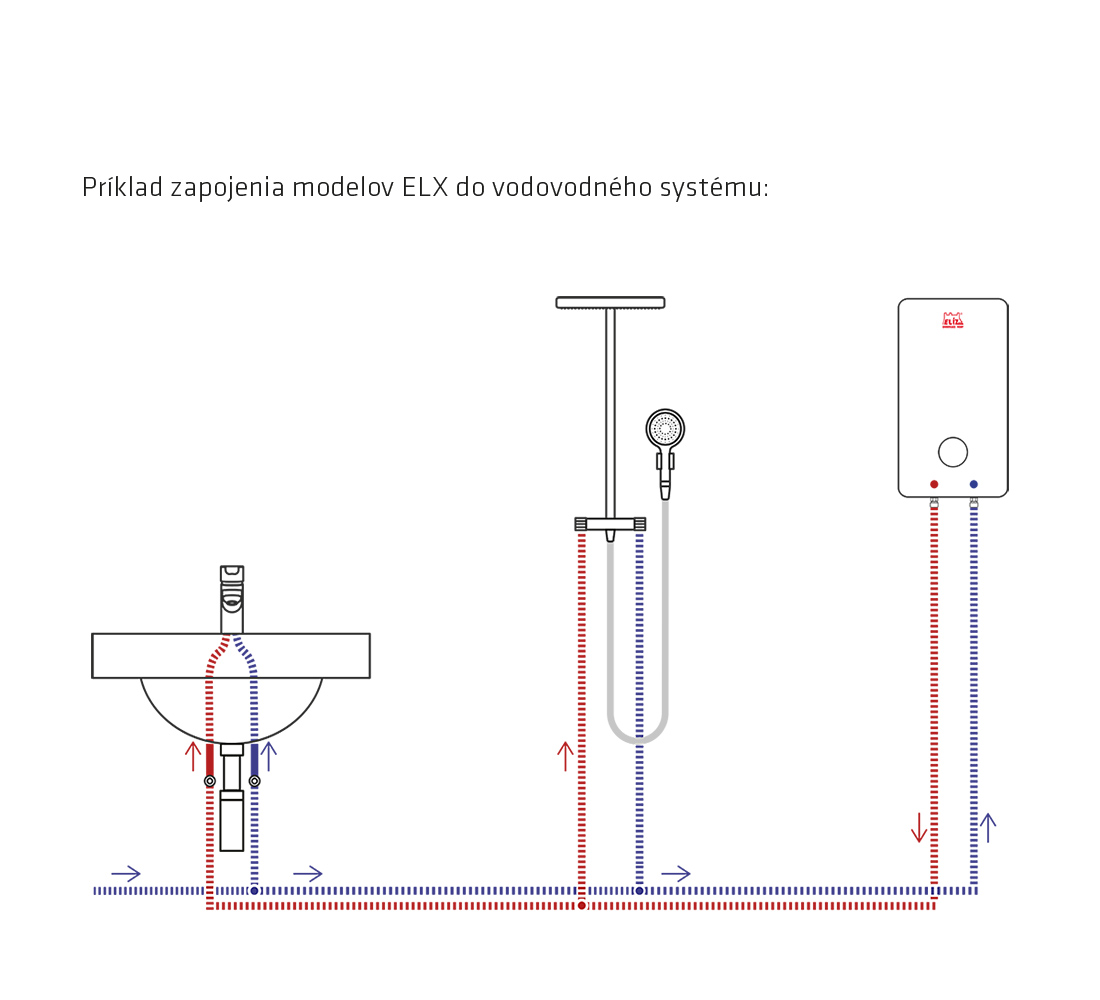

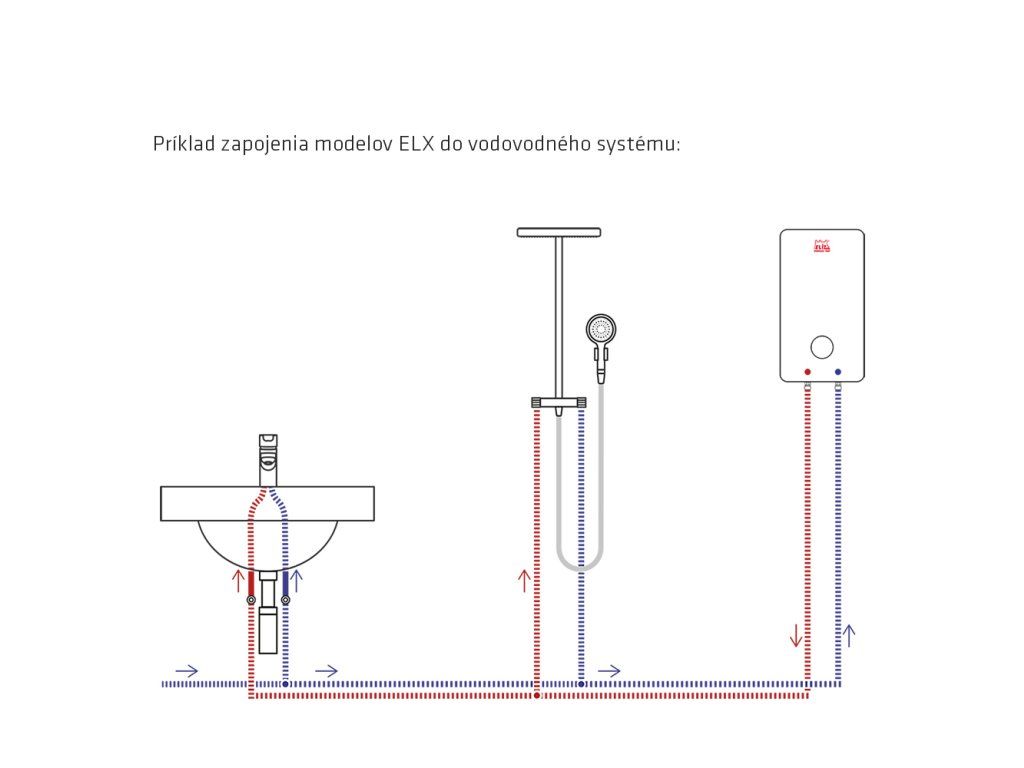

Může být ELIZ ELX 10 instalován do víceúčelového systému vody?
ANO, ELIZ ELX 10 je navržen pro instalaci do rozvodů vody, které napájejí více vývodů, jako jsou umyvadla, kuchyňské výlevky a sprchové koupelny. Hydraulické spínání jednotky zajistí, že proces ohřevu bude aktivován pouze při průtoku vody v systému.

Jaký je minimální průtok vody pro aktivaci topného prvku?
Minimální průtok vody pro aktivaci topného prvku je 2,2 l/min. Pokud průtok klesne pod tuto hranici, proces ohřevu nebude aktivován, aby se zabránilo poškození jednotky.

Je ELIZ ELX 10 vhodný pro použití v systémech s vysokým tlakem vody?
ELIZ ELX 10 má maximální pracovní tlak 1,0 MPa. Je důležité zajistit, aby tlak vody v systému nepřekročil tuto mez, aby nedošlo k poškození jednotky.

Je možné upravit teplotu vody?
ANO, ELIZ ELX 10 má dotykový displej, který umožňuje přesné nastavení teploty. Mikroprocesor neustále monitoruje teplotu vody a upravuje výkon, aby udržoval požadovanou teplotu na výstupu.
