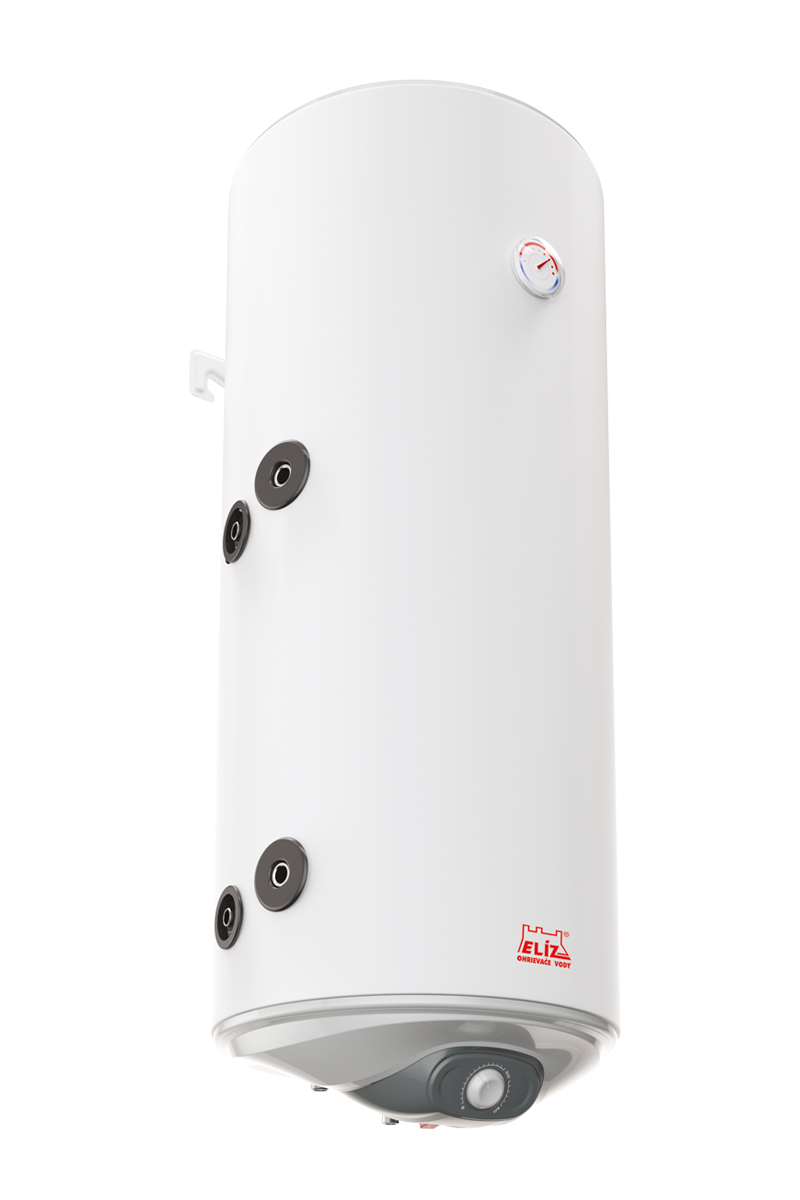

ELÍZ EURO 120 T | ELZ_3314

Detailní popis produktu

Kombinované ohřívače jako ELIZ EURO 120 T se často používají v bytových a lehkých komerčních aplikacích, kde je třeba sdílet jednotku mezi teplou vodou a otopnou soustavou. Instalatéři často setkávají s těmito jednotkami v systémech s centrálními koly nebo v konfiguracích vyžadujících sekundární zdroje tepla. Vertikální uspořádání umožňuje efektivní využití místa, zatímco stěnové montážní řešení snižuje nároky na podlahové plochy. Správné rozměry a integrace do stávající otopné infrastruktury jsou klíčové pro zajištění tepelné účinnosti i pohodlí uživatelů.

Tento model je navržen pro instalaci v prostředí, kde je možné stěnové upevnění a kde je dostupný 230 V elektrický zdroj. Ohřívač obsahuje výměník tepla pro připojení ke vnějšímu zdroji tepla, jako je kotel. To z něj dělá vhodný pro hybridní systémy kombinující primární topení a elektrické záložní topení. Kapacita 120 L umožňuje výpar z více míst, což ho činí ideálním pro malé a střední domácnosti nebo komerční prostory s podobnými požadavky.

Technické parametry

2000 W elektrické topné těleso umožňuje ohřev z 12 na 65°C za 3,8 hodiny. 120 L nádrž je chráněna zirkóniovou keramikou a dvěma magnéziovými anodami, které prodlužují životnost. IP 24 zajišťuje ochranu proti stříkající vodě, zatímco maximální pracovní tlak 6 bar definuje hydraulické limity systému. 33 mm tlustá polyuretanová izolace zajišťuje nízké tepelné ztráty a snižuje spotřebu energie během čekacího režimu.

Instalace a připojení

Montáž ELIZ EURO 120 T vyžaduje pevnou stěnu schopnou nést 43 kg. Ohřívač je vybaven stěnovým rámem, který zjednodušuje proces instalace. Přívodní a odtokové připojení jsou závitová 1/2 palce, zatímco připojení topného okruhu jsou závitová 3/4 palce. Ujistěte se, že všechny potrubní připojení jsou utažena podle momentových specifikací výrobce, aby se zabránilo únikům. Výměník tepla musí být připojen ke vnějšímu zdroji tepla přes levé porty, a elektrické napájení musí být zapojeno podle místních předpisů. Integrovaný pojistný fúze a termostat zabraňují přehřátí. Běžnou chybou je nesprávná srovnání stěnového rámu, což může vést ke stresu na nádrži nebo nerovnoměrnému upevnění. Vždy ověřte, že elektrický obvod je izolován, než připojíte ohřívač.

Kompatibilita a příslušenství

ELIZ EURO 120 T je kompatibilní s centrálními koly a jinými vnějšími zdroji tepla, které dodávají horkou vodu v teplotě vhodné pro výměník tepla. Doporučuje se nainstalovat redukční ventil, pokud je přívodní vodní tlak vyšší než 6 bar. Jednotka obsahuje magnetický filtr a nezpětný ventil, aby zabránila zpětnému průtoku a chránila nádrž. Pro základní instalaci nejsou potřeba žádná další příslušenství, i když doporučuje se samostatný elektrický obvod pro stabilní provoz.

Technický pozadí pro projektanty

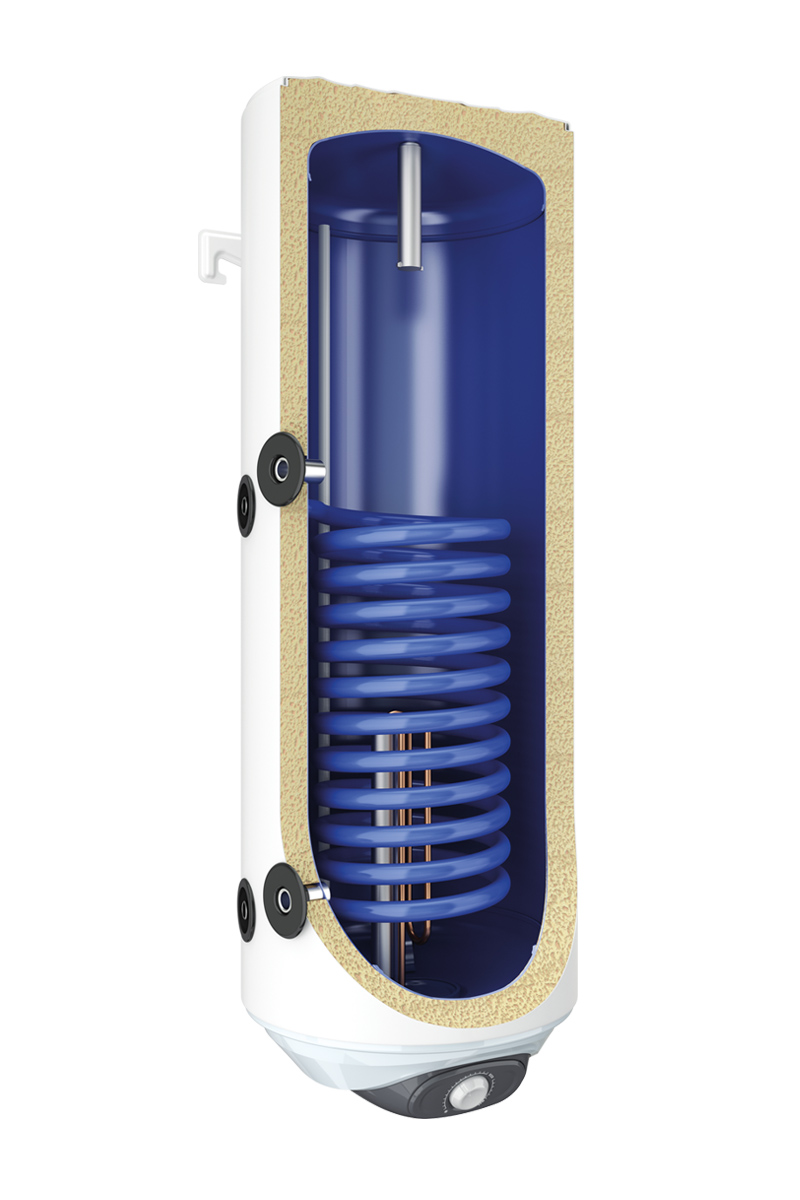

ELIZ EURO 120 T pracuje kombinací elektrického topení a výměny tepla z vnějšího zdroje. Výměník tepla je vyroben z oceli pokryté zirkóniovou keramikou, aby odolával korozi a usazeninám. Nádrž je také vyrobena z oceli se stejným ochranným povlakem. Polyuretanová izolace minimalizuje tepelné ztráty a přispívá k energetické účinnosti jednotky. Návrh umožňuje paralelní provoz mezi elektrickým topným tělesem a výměníkem tepla. Termostat ovládá elektrické topné těleso a lze jej nastavit mezi 7 a 75°C. Režim ECO snižuje maximální teplotu na 55°C pro nižší spotřebu energie. Výkon jednotky je ovlivněn kvalitou vnějšího zdroje tepla, tvrdostí vody a četností využití teplé vody.

Údržba a provoz

Pravidelná údržba zahrnuje kontrolování anod na známky vyčerpání a jejich výměnu při potřebě. Nádrž by měla být pravidelně vyprázdněna, aby se odstranily usazeniny. Elektrická připojení by měla být kontrolována na známky opotřebení nebo přehřátí. Termostat by měl být otestován, aby zajistil přesnou regulaci teploty. V příručce nejsou uvedena žádná konkrétní intervaly údržby, ale roční kontroly jsou obecně doporučovány pro optimální výkon a bezpečnost.

Nejčastější otázky

Může být ELIZ EURO 120 T připojen k kondenzačnímu kotli?
Ano, pokud kotel dodává horkou vodu v provozním rozsahu výměníku tepla a tlak nepřesahuje 6 bar.

Je elektrické topné těleso dostatečné pro rychlé obnovování po vysokém využití?
Ano, 2000 W topné těleso ohřeje 120 L vody z 12 na 65°C za 3,8 hodiny, což je vhodné pro většinu domácích požadavků.

Může ohřívač pracovat v chladném klimatu bez rizika zamrznutí?
Ano, termostat má minimální nastavení, které zabrání zamrznutí vody, a jednotka obsahuje ochranu proti mrazu.

Jak se aktivuje režim ECO a co dělá?
Režim ECO se vybere přes termostat a omezuje maximální teplotu na 55°C, čímž snižuje spotřebu energie a tepelné ztráty.

Dokumenty ke stažení

• Technická dokumentace (PDF)
