ELÍZ EURO 150 CA+

Detailní popis produktu

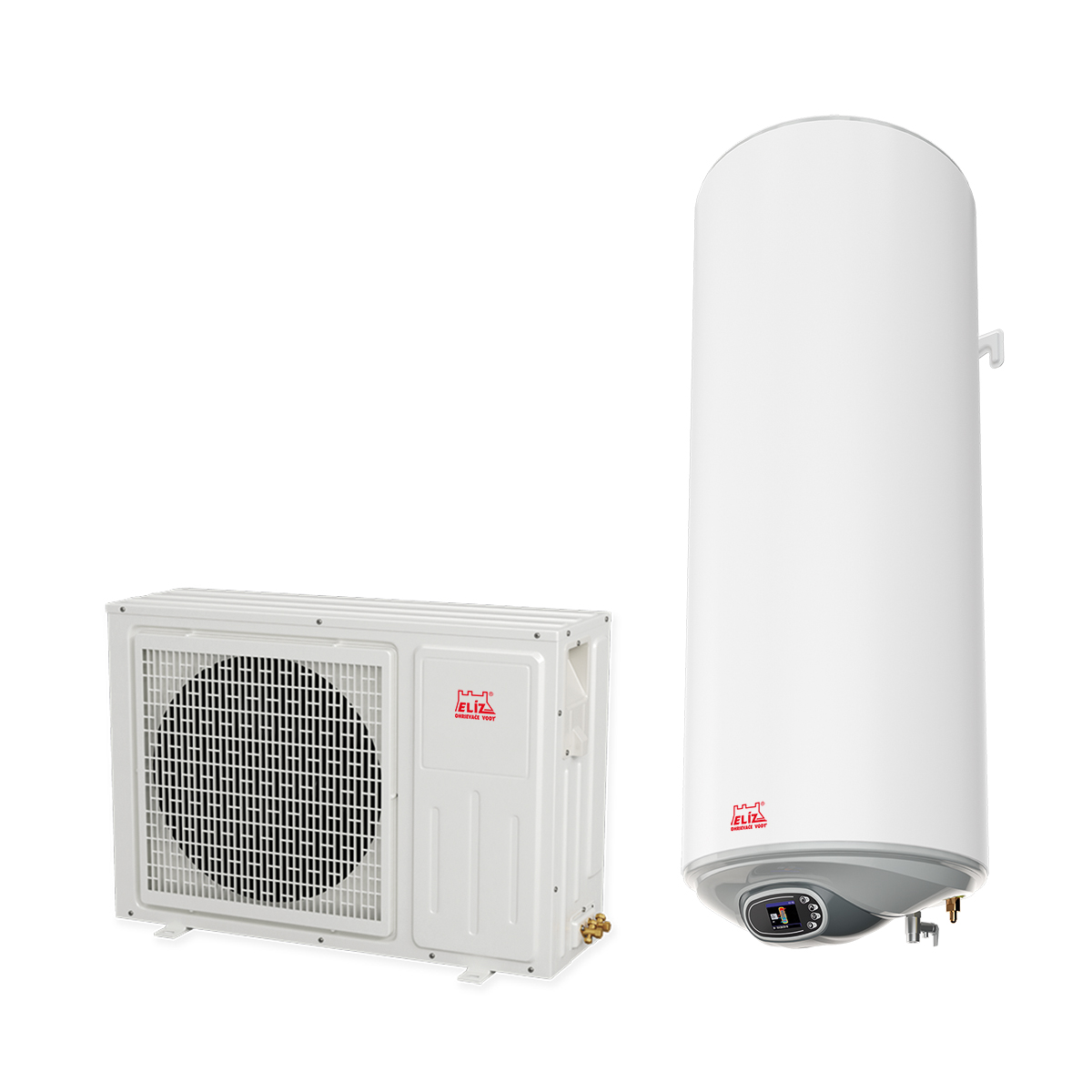

Splitové systémy pro ohřev vody, jako je ELÍZ EURO 150 CA+, se často používají v obytných a komerčních budovách, kde je omezený prostor nebo kde je potřeba kompaktní řešení. Tyto systémy jsou ideální pro modernizaci stávajících elektrických vodních ohřívačů nebo pro nové instalace, kde je prioritou energetická účinnost. Systém je navržen pro použití v prostředí s okolní teplotou od -5 °C do +42 °C, což z něj dělá vhodné řešení pro široké spektrum klimatických podmínek v Evropě. Vnitřní jednotka se obvykle instaluje v technické místnosti nebo v suterénu, zatímco venkovní jednotka je namontována venku, což minimalizuje rušení dispozice budovy.

Při integraci ELÍZ EURO 150 CA+ do potrubního systému budovy musí montér zajistit, že potrubí pro přívod a odtok vody je správně rozměrováno a že systém je kompatibilní s elektrickou infrastrukturou budovy. Systém je navržen pro práci s běžným domácím tlakem vody a může být připojen k běžnému přívodu vody G1/2 palce. Venkovní jednotka musí být namontována na stabilní, rovné ploše, aby byla zajištěna správná funkce a dlouhá životnost.

Technické parametry

typ	EURO 150 CA+
objem	150 lit.
výkon tepelného čerpadla	500 W
nominální tepelný výkon	1500 W
COP DWH	2,5
typ chladiva	R134A
výkon	2000 W
napětí	230 V
pojistka	16 A
elektrická ochrana	IPX4
přívod vody	G1/2 palce
okolní provozní teplota	-5 až +42 °C
hladina hluku	59 dB (A)
rozměr plynového potrubí	3/8 palce
rozměr kapalného potrubí	1/4 palce
maximální tlak chladiva	2,7 MPa
hmotnost vodního ohřívače	43 kg
hmotnost venkovní jednotky	27 kg
maximální tlak vody v ohřívači	7 Bar
rozměry venkovní jednotky (s/v/h)	830 x 300 x 555 mm
rozměry vodního ohřívače (s/v/h)	462 x 485 x 1420 mm
záruka na celý produkt	2 roky
EAN	3800035770438
Kód	ELZ_3370
Značka	ELIZ

Technické parametry ELÍZ EURO 150 CA+ jsou zásadní pro správné rozměrování a výběr systému. COP 2,5 znamená, že systém vytváří 2,5 jednotky tepla za každou jednotku elektrické energie, což z něj dělá energeticky účinné řešení pro ohřev vody. Objem nádrže 150 litrů je vhodný pro středně velké domácnosti nebo malé komerční aplikace. Rozsah provozních teplot zajišťuje, že systém může efektivně fungovat v různých klimatických podmínkách, včetně chladnějších oblastí, kde může okolní teplota klesnout pod bod mrazu.

Instalace a připojení

Instalace ELÍZ EURO 150 CA+ zahrnuje připojení vnitřní a venkovní jednotky měděným potrubím o zadaných rozměrech: 3/8 palce pro plynovou trubku a 1/4 palce pro kapalnou trubku. Vnitřní jednotka se instaluje v místě s dostatečným větráním a přístupem k přívodu vody, zatímco venkovní jednotka je namontována venku, mimo přímé vystavení dešti nebo extrémním počasím. Elektrické připojení vyžaduje 230 V s 16 A jisticím a ochranou IPX4 proti proniknutí vody.

Běžné chyby při instalaci zahrnují nesprávné rozvody potrubí, což může vést k únikům chladiva nebo ke snížení účinnosti systému, a nesprávné montáže venkovní jednotky, které mohou ovlivnit výkon a životnost systému. Montéři by měli také ověřit, že vzdálenost mezi vnitřní a venkovní jednotkou nepřesahuje 8 metrů, jak doporučuje výrobce. Nedodržení těchto pokynů může vést k poruchám systému nebo ke snížení energetické účinnosti.

Kompatibilita a příslušenství

ELÍZ EURO 150 CA+ je kompatibilní se standardními domácími potrubními systémy a může být integrován do stávající elektrické infrastruktury. K základnímu provozu nejsou potřeba žádná další příslušenství, ale montéři mohou muset objednat měděné potrubí a spojovací prvky zvlášť, aby dokončili instalaci. Systém je navržen pro práci s běžným vodním tlakem a nepotřebuje další regulaci tlaku, pokud vodní přívod budovy nepřesahuje 7 Bar.

Technický pozadí pro projektanty

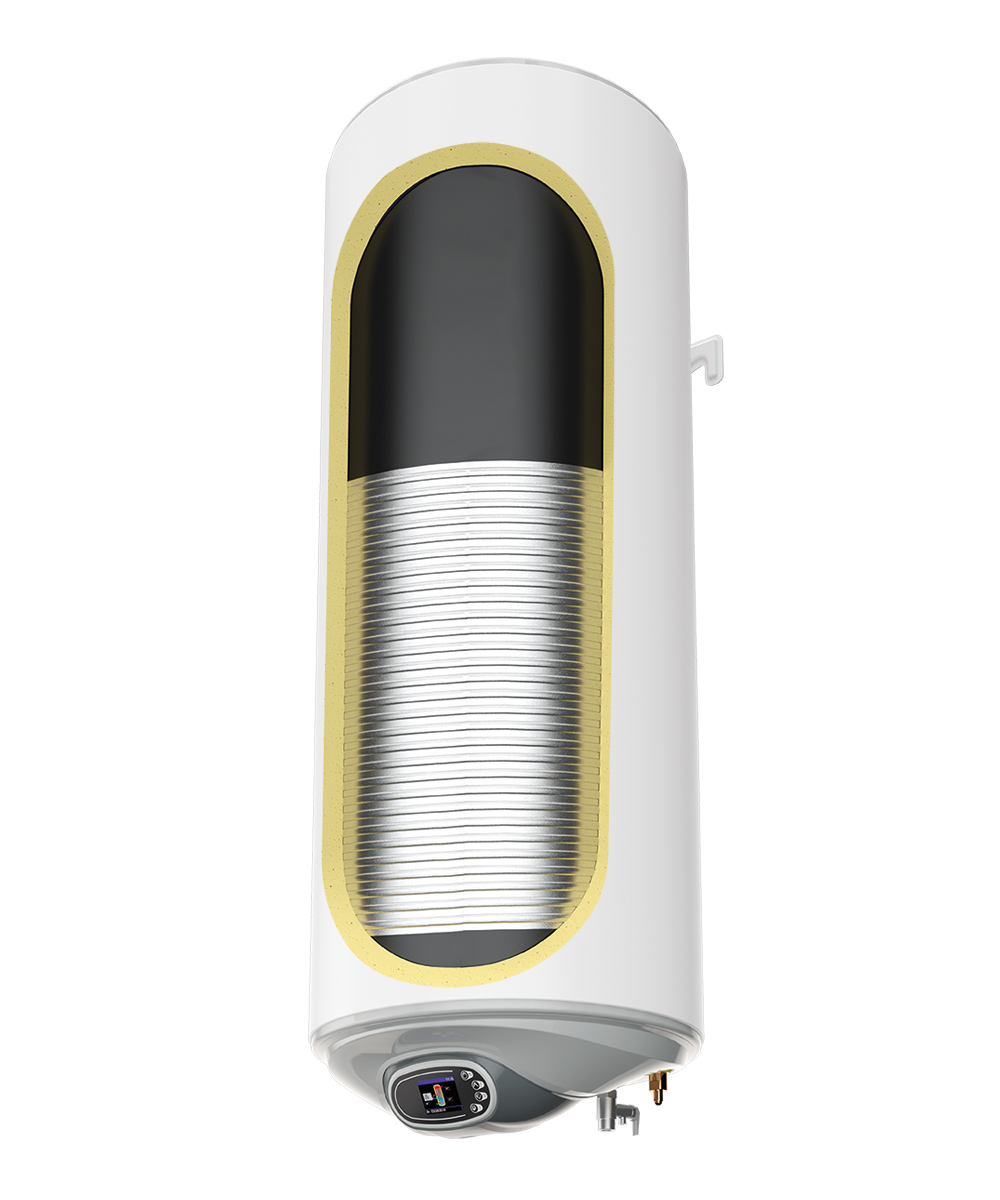

ELÍZ EURO 150 CA+ pracuje na principu vzduch-voda tepelného čerpadla, kde se teplo extrahuje z okolního vzduchu a přenáší do vody ve vnitřní nádrži. Systém používá chladivo R134A, které je známé svou ekologickou kompatibilitou a účinností při přenosu tepla. Vnitřní jednotka obsahuje kondenzační výměník tepla z aluminia, který maximalizuje účinnost přenosu tepla díky velké ploše kolem nádrže s vodou.

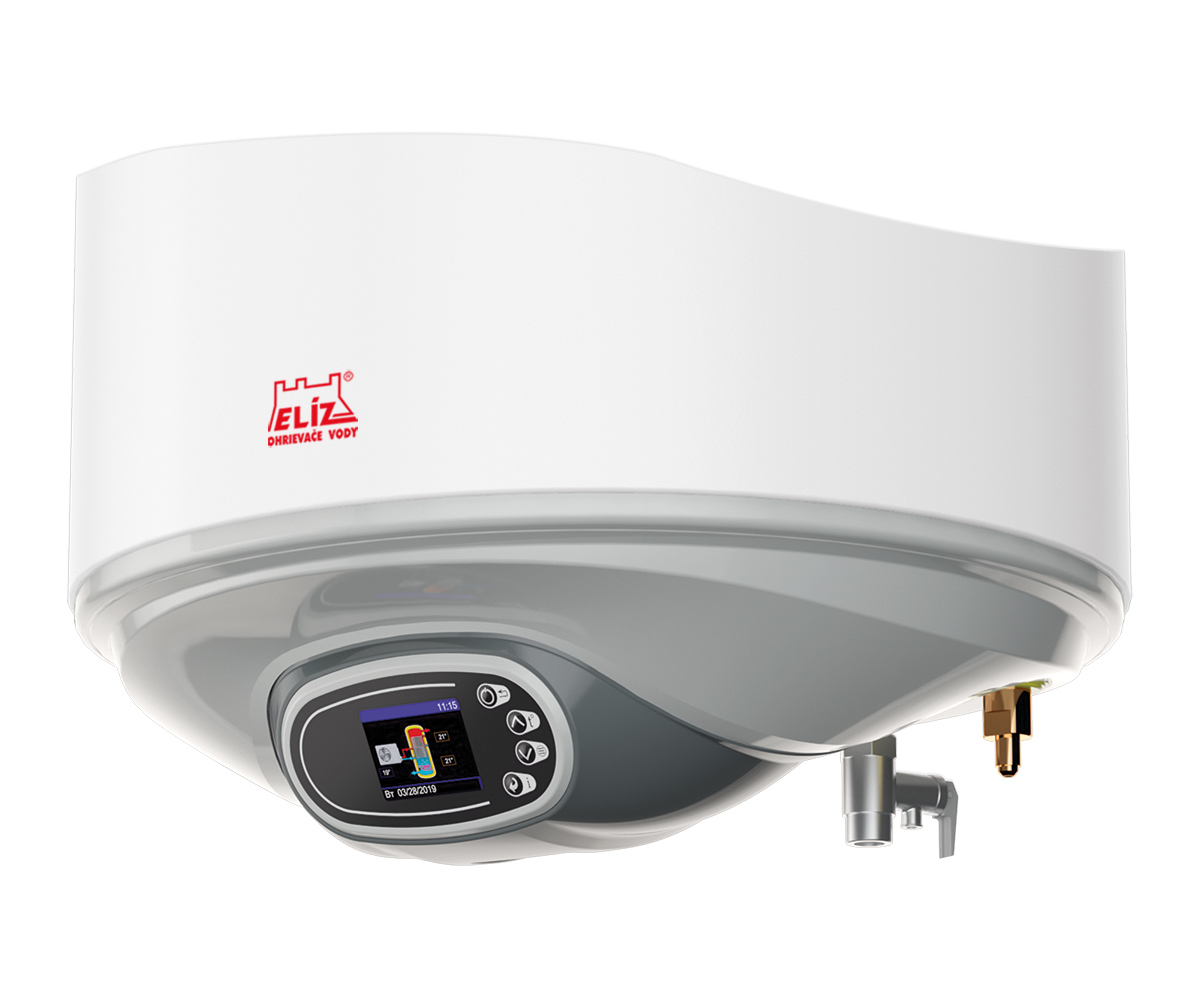

Design systému zahrnuje elektrický topný prvek o výkonu 2000 W, který může být použit jako doplňkový zdroj tepla, když je okolní teplota příliš nízká pro efektivní provoz tepelného čerpadla. Systém má digitální řídicí jednotku, která umožňuje několik režimů topení, včetně pouze tepelného čerpadla, pouze elektrického topení a kombinovaného topení pro rychlejší ohřev vody. Řídicí jednotka také poskytuje reálný monitoring teploty vody, okolní teploty a diagnostiku systému.

Servis a provoz

Pravidelná údržba ELÍZ EURO 150 CA+ je zásadní pro zajištění optimálního výkonu a životnosti. Montéři by měli pravidelně kontrolovat tlak chladiva, aby zůstával v rámci specifikovaného rozsahu až 2,7 MPa. Vnitřní nádrž je izolována polyuretanovou pěnou, která minimalizuje tepelné ztráty a snižuje spotřebu energie. Nádrž je také chráněna zirkónovým glazem proti korozi a prodlužuje její životnost.

Při provozu monitoruje systém digitální řídicí jednotka teplotu vody a přizpůsobuje režim topení dle potřeby. Systém zahrnuje ochranu proti Legionella, která zabrání růstu bakterií ve vodní nádrži. Montéři by měli také zajistit, že venkovní jednotka je volná od nečistot a že vnitřní jednotka je pravidelně kontrolována na známky opotřebení nebo poškození. Systém je pokryt 2letou zárukou, která pokrývá vady materiálu a výroby.

Nejčastější otázky

Může být ELÍZ EURO 150 CA+ instalován v suterénu?
Ano, vnitřní jednotka může být instalována v suterénu nebo v technické místnosti, pokud je zajištěno dostatečné větrání a přístup k přívodu vody. Venkovní jednotka musí být namontována venku.

Jaká je maximální vzdálenost mezi vnitřní a venkovní jednotkou?
Maximální doporučená vzdálenost je 8 metrů. Překročení této vzdálenosti může ovlivnit výkon a účinnost systému.

Může systém pracovat v teplotách pod bodem mrazu?
Ano, systém je navržen pro provoz v okolních teplotách až do -5 °C. Účinnost tepelného čerpadla však může klesnout v extrémně chladných podmínkách a elektrický topný prvek bude častěji používán.

Je systém kompatibilní se stávajícími elektrickými vodními ohřívači?
Ano, ELÍZ EURO 150 CA+ může být nainstalován místo stávajícího elektrického vodního ohřívače, pokud jsou elektrické a potrubní připojení kompatibilní s novým systémem.
