ELÍZ EURO 300 D2 | ELZ_3356

Detailní popis produktu

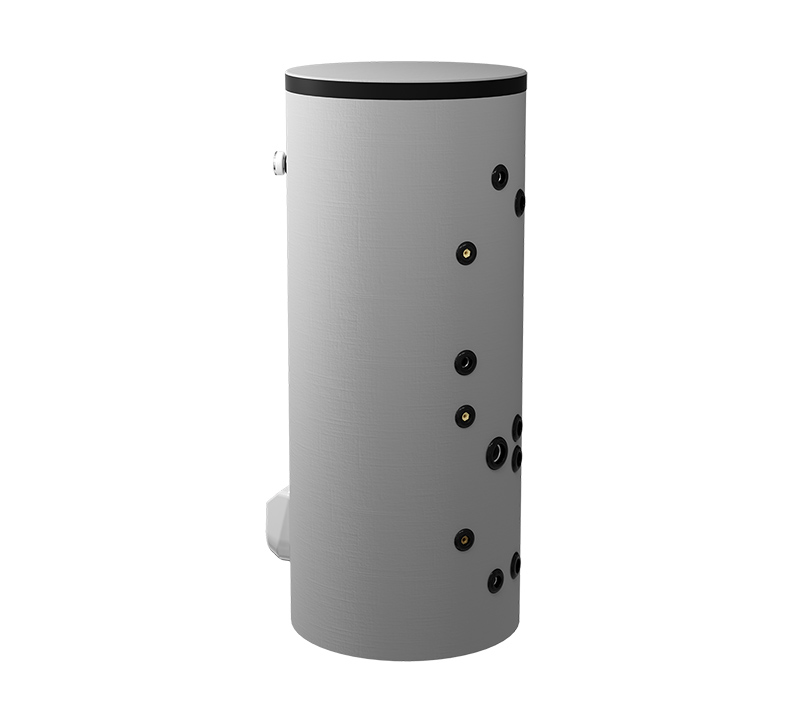

Ohřívač vody ELIZ ELÍZ EURO 300 D2 je stacionární ohřívač vody určený pro použití v systémech s tepelnými čerpadly, solárními kolektory nebo lokálními zdroji tepla. Běžně se instaluje v mechanických místnostech nebo technických prostorách bytových i komerčních budov. Jednotka slouží k ukládání a ohřevu vody pomocí vnitřního elektrického topného tělesa nebo externího tepelného zdroje připojeného k dvěma výměníkům tepla. Montéžní firmy by měly zvážit rozvrh systému a průtoky, aby zajistily optimální výkon a kompatibilitu s existující otopnou infrastrukturou.

Při integraci tohoto ohřívače vody do systému musí montér zajistit, že tepelný zdroj je správně dimenzován a že rozvrh potrubí umožňuje efektivní přenos tepla. Jednotka je vhodná pro použití jak v novostavbách, tak při rekonstrukcích, kde je potřeba spolehlivé a efektivní řešení pro ohřev vody. Dva výměníky tepla umožňují provoz s různými zdroji tepla buď současně nebo postupně, což zvyšuje všestrannost jednotky pro smíšené topné systémy.

Technické parametry

Velikost potrubního připojení 1 palec zajišťuje kompatibilitu se standardním potrubím ve většině topných systémů. Plocha druhého výměníku tepla (S2) je 2,37 m², což přispívá k celkové účinnosti přenosu tepla jednotky. Tepelný výkon S2 je 65 kW, což ukazuje na kapacitu efektivního přenosu tepla z externího zdroje do vody v nádrži. Tyto parametry jsou zásadní pro dimenzování jednotky vzhledem k tepelnému výkonu připojeného zdroje tepla.

Instalace a připojení

Instalace ohřívače vody ELIZ ELÍZ EURO 300 D2 vyžaduje stabilní, rovné povrchy, které podporují hmotnost jednotky 125 kg. Dva výměníky tepla jsou připojeny pomocí 1 palcového potrubního připojení a montér musí zajistit, že potrubí je správně zarovnané a utěsněné, aby se zabránilo únikům. Elektrické topné těleso je umístěno na dně nádrže a musí být připojeno k vyhrazené elektrické síti s vhodnými ochrannými zařízeními.

Běžné chyby při instalaci zahrnují nesprávné zarovnání připojení výměníků tepla, nedostatečné upevnění jednotky a nesprávné elektrické zapojení. Je důležité dodržovat pokyny výrobce pro elektrická a hydraulická připojení, aby byla zajištěna bezpečná a efektivní provozní schopnost. Jednotka musí být instalována v místě, které umožňuje snadný přístup k ovládacímu panelu a bezpečnostním zařízením, jako je pojistný ventil.

Kompatibilita a příslušenství

Ohřívač vody ELIZ ELÍZ EURO 300 D2 je kompatibilní s různými tepelnými zdroji, včetně tepelných čerpadel, kotlů a solárních kolektorů. Dva výměníky tepla umožňují provoz s různými zdroji současně, což zvyšuje vhodnost jednotky pro hybridní topné systémy. Pro integraci s solárními kolektory mohou být potřeba další komponenty, jako je solární regulátor a čerpadlo.

Při připojení jednotky k tepelnému čerpadlu musí montér zajistit, že průtok a teplotní rozsah tepelného čerpadla jsou kompatibilní s parametry výměníku tepla. Jednotka je kompatibilní s běžnými systémy teplé vody a může být integrována do stávající potrubní infrastruktury. Nejsou uvedeny žádné další produkty jako příbuzné nebo alternativní možnosti pro tento model.

Technický pozadí pro projektanty

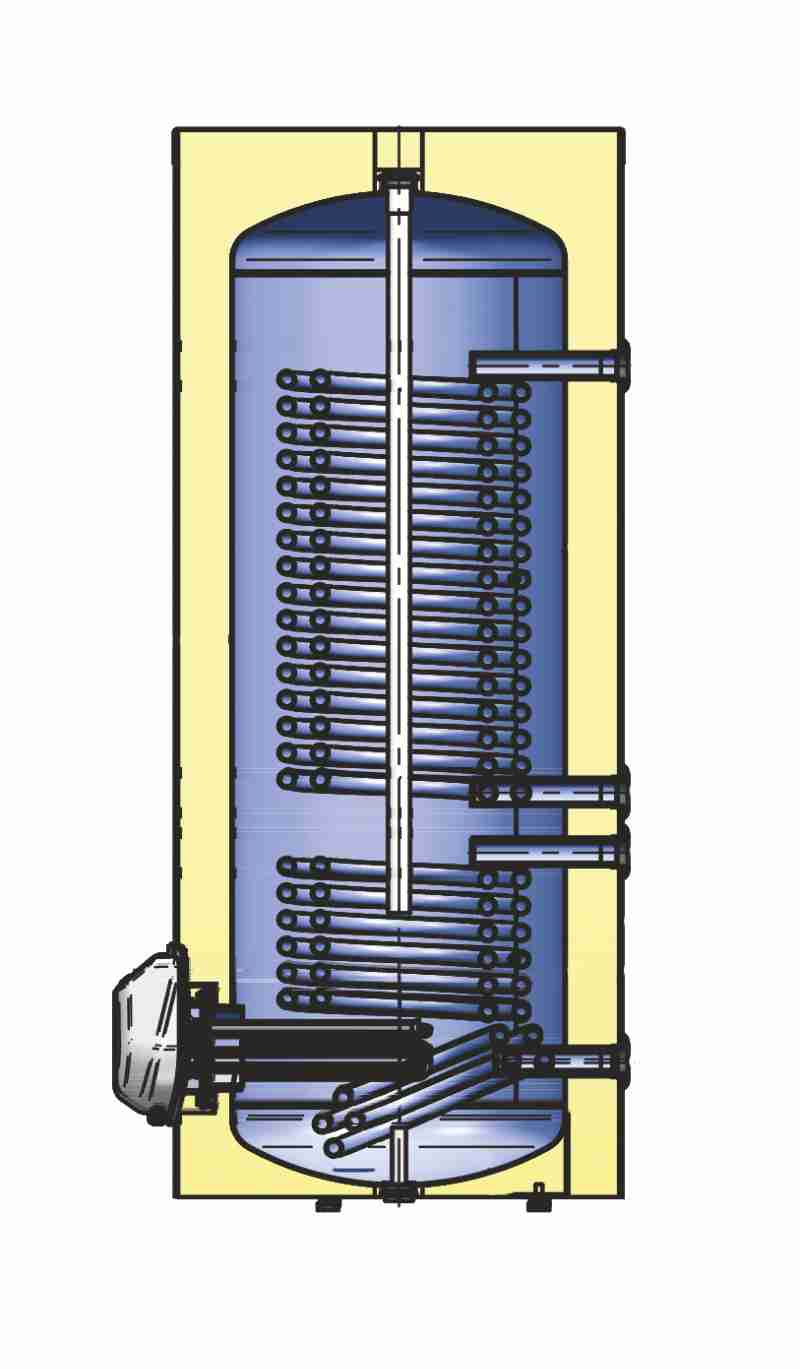

Ohřívač vody ELIZ ELÍZ EURO 300 D2 funguje tak, že přenáší teplo z externího zdroje do vody v nádrži pomocí dvou výměníků tepla. Vnitřní nádrž a výměníky tepla jsou vyrobeny z kvalitní oceli a jsou pokryty zirkoniovou keramikou, která chrání proti korozi. Keramické pokovení poskytuje hladký povrch odolný vůči usazeninám a chemickému poškození, což zajišťuje dlouhou trvanlivost.

Tloušťka izolace 85 mm přispívá k energetické účinnosti jednotky a nízkým provozním nákladům. Integrace jednotky do systému závisí na tepelném výkonu připojeného zdroje a požadovaném průtoku. Dva výměníky tepla umožňují flexibilní provoz a mohou být použity současně nebo postupně v závislosti na návrhu systému.

Servis a provoz

Údržba ohřívače vody ELIZ ELÍZ EURO 300 D2 zahrnuje pravidelnou kontrolu anod, které jsou vyrobeny z magnéziové slitiny a poskytují dvojitou ochranu proti korozi. Anody by měly být kontrolovány a případně vyměňovány, aby byla zajištěna integrita nádrže. Pojistný ventil a elektrická připojení by měla být také pravidelně kontrolována, aby byla zajištěna bezpečná provozní schopnost.

Během provozu může být elektrické topné těleso ovládáno termostatem na ovládacím panelu, který umožňuje nastavit požadovanou teplotu vody mezi 10 a 75 °C. Jednotka je vybavena šestistupňovým bezpečnostním systémem, včetně tepelného pojistku a vodotěsného vypínače s indikační lampou. Tyto funkce zajišťují, že jednotka pracuje bezpečně a efektivně za širokého rozsahu podmínek.

Nejčastější otázky

Může být ohřívač vody ELIZ ELÍZ EURO 300 D2 připojen k tepelnému čerpadlu?
Ano, jednotka je navržena pro integraci s tepelnými čerpadly. Dva výměníky tepla umožňují efektivní přenos tepla z tepelného čerpadla do vody v nádrži.

Je elektrické topné těleso dostatečné pro samostatný provoz?
Ano, elektrické topné těleso o výkonu 9 kW je dostatečné pro samostatný provoz. Uživatel může nastavit požadovanou teplotu pomocí termostatu na ovládacím panelu.

Jaká je funkce dvou anod v nádrži?
Dvě anody z magnéziové slitiny poskytují dvojitou ochranu proti korozi. Snižují dopady koroze a prodlužují životnost nádrže.

Může být jednotka použita s solárními kolektory?
Ano, jednotka může být použita s solárními kolektory. Může být potřeba dalších komponent, jako je solární regulátor a čerpadlo, pro integraci s solárním systémem.
