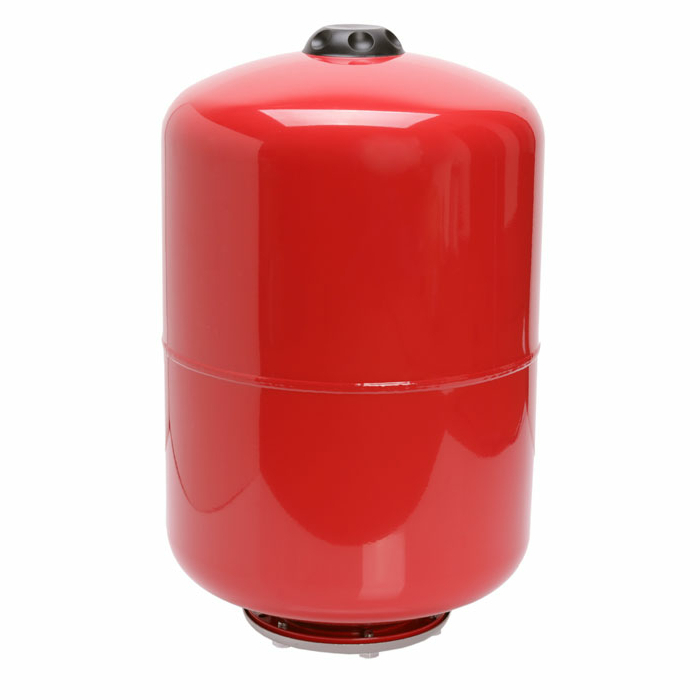

Rozpěrná nádoba IBO 19l

Detailní popis produktu

Rozpěrné nádoby jsou základními komponenty v uzavřených otopných a chladicích soustavách, kde je třeba absorbovat tepelné rozpínání vody. Často se používají v bytových i komerčních budovách, včetně soustav s kotli, tepelnými čerpadly a solárními instalacemi. Instalatéři a servisní technici s nimi pracují během návrhu, uvedení do provozu a údržby. Správné rozměry a montáž jsou klíčové pro zajištění stability a bezpečnosti soustavy.

Při ohřevu vody se její objem zvětšuje. V uzavřené soustavě je třeba toto rozpínání absorbovat, aby nedocházelo k nadměrnému nárůstu tlaku. Rozpěrná nádoba poskytuje omezený prostor pro tento proces, čímž zajišťuje, že soustava pracuje v bezpečných tlakových mezích. Nádoba se obvykle instaluje v blízkosti kotle nebo zdroje tepla, aby se minimalizovalo riziko mrazu a zároveň byla přístupná pro údržbu.

Technické parametry

EAN	5903887246132
Rozměry (V x Š x H) v cm	40x27
Kód	PR_38797
Značka	IBO

Technické parametry rozpěrné nádoby IBO 19l jsou důležité pro správnou integraci do soustavy. Kapacita 19L určuje maximální objem tepelného rozpínání, který nádoba dokáže absorbovat. Maximální teplota vody 99°C je klíčovým parametrem pro návrh soustavy, protože zajišťuje kompatibilitu s běžnými otopnými aplikacemi. Přednastavený tlak 1,5 bar musí být přizpůsoben statickému tlaku v soustavě na místě instalace, aby nedocházelo k přetlaku nebo nedostatečné funkčnosti.Instalace a připojení Rozpěrná nádoba IBO 19l by měla být instalována v místě, kde je snadno dostupná pro kontrolu a údržbu. Statická výška vody v soustavě na místě instalace nesmí překročit přednastavený tlak uvedený na nádobě. To zajišťuje, že nádoba dokáže absorbovat celý rozsah tepelného rozpínání bez překročení bezpečných tlakových mezí. Nádoba se připojuje ke soustavě pomocí běžných potrubních přípojek. Velikost připojení a typ závitu musí být ověřen, aby odpovídaly potrubí soustavy. Během instalace by měl být přednastavený tlak zkontrolován tlakoměrem a případně upraven. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečnou kontrolu přednastaveného tlaku a nedbalé upevnění nádoby. Tyto chyby mohou vést k nestabilitě soustavy nebo předčasnému poškození membrány.

Kompatibilita a příslušenství

Rozpěrná nádoba IBO 19l je kompatibilní s většinou uzavřených otopných a chladicích soustav. Obvykle se používá spolu s pojistnými ventily, bezpečnostními ventily a tlakoměry, aby byla zajištěna bezpečnost soustavy. Tyto komponenty by měly být vybrány podle provozních parametrů soustavy a nainstalovány podle pokynů výrobce. Pro základní provoz není potřeba žádné další příslušenství, ale pro plnou shodu s místními předpisy mohou být potřeba systémově specifické komponenty.

Technický pozadí pro návrháře

Rozpěrná nádoba IBO 19l pracuje na principu tepelného rozpínání. Nádoba je rozdělena na dvě komory kaučukovou membránou nebo náplní. Jedna komora obsahuje vodu z otopné soustavy, zatímco druhá je přednastavená plynem na 1,5 bar. Při zvyšování teploty vody se její objem zvětšuje, čímž se stlačuje plynová komora a zvyšuje se tlak v soustavě. Kaučuková membrána je vyrobena z materiálu odolného vlivům tepla a vody, což zajišťuje dlouhodobou trvanlivost. Účinnost nádoby závisí na správném rozměru a montáži. Nádoba musí být rozměrována tak, aby dokázala absorbovat maximální očekávané tepelné rozpínání soustavy. Přednastavený tlak musí být nastaven tak, aby odpovídající statickému tlaku na místě instalace. Nedodržení těchto požadavků může vést k nestabilitě soustavy nebo poškození nádoby. Nádoba se integruje do soustavy prostřednictvím vyhrazeného připojení, obvykle umístěného v blízkosti kotle nebo zdroje tepla.

Údržba a provoz

Rozpěrná nádoba IBO 19l vyžaduje minimální údržbu. Přednastavený tlak by měl být pravidelně kontrolován tlakoměrem a případně upraven. Membránu je třeba kontrolovat na známky opotřebení nebo poškození, které mohou ovlivnit výkon. Pokud je membrána poškozená, nádoba by měla být vyměněna, aby nedošlo k poruše soustavy. V technických datech nejsou uvedena konkrétní období údržby, ale pravidelné kontroly jsou doporučeny pro zajištění bezproblémového provozu.

Nejčastější otázky

Může být rozpěrná nádoba IBO 19l použita v uzavřené chladicí soustavě?
Ano, rozpěrná nádoba IBO 19l je vhodná pro otopné i chladicí soustavy, pokud jejich provozní parametry odpovídají specifikacím nádoby.

Jaká je maximální teplota, kterou nádoba dokáže vydržet?
Maximální teplota vody pro nádobu IBO 19l je 99°C. Překročení této teploty může poškodit vnitřní komponenty.

Jak se nastavuje přednastavený tlak?
Přednastavený tlak je nastaven na 1,5 bar během výroby. Během instalace by měl být ověřen a případně upraven, pokud se liší od statického tlaku v soustavě.

Co se stane, pokud statický tlak v soustavě překročí přednastavený tlak?
Pokud statický tlak překročí přednastavený tlak, nádoba může nefungovat správně. To může vést k tlakovým kolísáním a potenciální nestabilitě soustavy. Místo instalace musí být pečlivě vybráno, aby se tomuto problému předešlo.
