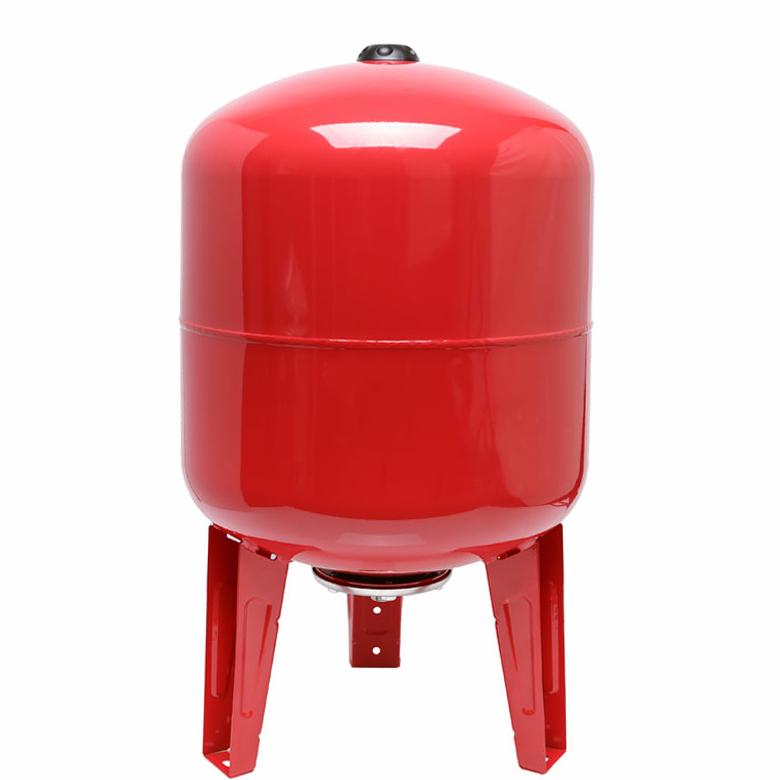

Rozpěr IBO 50L

Detailní popis produktu

Rozpěry jsou základními komponenty uzavřených otopných a chladicích soustav, zejména v bytových a komerčních budovách s centrálními otopnými soustavami. Zvládají tepelné rozpínání vody při zahřátí soustavy, zajišťují, že tlak zůstává v bezpečných mezích. Instalatéři a projektanti musí zajistit správné rozměrování a umístění, aby zachovali integrity soustavy a zabránili přetlakovým situacím. Tyto nádoby se obvykle instalují v blízkosti kotlu, aby se minimalizovalo riziko mrazu a umožnila se snadná údržba.

Správná integrace rozpěru zajišťuje, že soustava zůstává uzavřená, zmenšuje ztráty vody způsobené vypařováním a zabraňuje korozi způsobené vnikáním kyslíku. IBO 50L je vhodný pro soustavy, kde tepelné rozpínání je běžné, například v systémech s častými teplotními kolisacemi nebo pracujícími při vysokých teplotách. Často se používá společně s kotly, tepelnými čerpadly a jinými uzavřenými systémy.

Technické parametry

EAN	5903887246163
Rozměry V x Š x H (cm)	75x35
Kód	PR_38956
Značka	IBO

Technické parametry IBO 50L jsou kritické pro správné rozměrování a výběr. Nádoba má celkový objem 50L, vnitřní membrána odděluje vodní a plynové komory. Přednabitý plynový tlak je 1,5 bar a maximální povolená teplota vody je 99°C. Tyto hodnoty je třeba zohlednit při výpočtu potřebného objemu rozpěru, aby bylo zajištěno, že nádoba zvládne tepelné rozpínání soustavy bez překročení bezpečných tlakových mezí.

Instalace a připojení

IBO 50L by měl být instalován v místě, kde statická vodní výška nepřekročí přednabitý plynový tlak uvedený na štítku nádoby. Toto zajišťuje, že plynová komora není stlačena mimo své návrhové limity. Nádoba se připojuje k soustavě pomocí standardních potrubních nýtů, velikost připojení je určena průtokem a tlakovými požadavky soustavy. Je důležité ověřit doporučené velikosti připojení a typy závitů výrobce, aby byla zajištěna kompatibilita a zabráněno únikům. Běžné chyby při instalaci zahrnují nesprávné umístění vzhledem ke kotlu nebo opomenutí ověřit přednabitý plynový tlak před instalací. Nádoba musí být také namontována v stabilní poloze, aby se zabránilo mechanickému namáhání membrány. Po instalaci by měl být monitorován systémový tlak, aby bylo zajištěno, že nádoba funguje správně a tlakové kolisace zůstávají v přijatelných mezích.

Kompatibilita a příslušenství

IBO 50L je kompatibilní s širokou škálou uzavřených otopných a chladicích soustav, včetně těch s kotly, tepelnými čerpadly a solárními otopnými systémy. Často se používá společně s pojistnými ventily a bezpečnostními zařízeními, aby byla zajištěna bezpečnost soustavy. Pro standardní instalaci nejsou potřeba žádná další příslušenství, ale doporučuje se ověřit kompatibilitu s existujícími komponentami soustavy před instalací. Tato nádoba je navržena tak, aby se bez problémů integrovala do stávajících systémů bez nutnosti hlavních úprav.

Technický pozadí pro projektanty

IBO 50L pracuje na termodynamickém principu, kde tepelné rozpínání vody je zvládnuto stlačením přednabité plynové komory. Kaučuková membrána nebo náplň zajišťuje, že voda a plyn zůstávají oddělené, přičemž umožňují vyrovnání tlaku. Membrána je vyrobena z speciální kaučukové směsi odolné vůči tepelnému cyklování a chemickému vlivu vody v systému. Návrh nádoby zajišťuje, že systém zůstává uzavřený, zmenšuje ztráty vody a snižuje riziko koroze. Doba životnosti a účinnost nádoby závisí na správném rozměrování, instalaci a údržbě parametrů tlaku a teploty systému.

Služba a provoz

Pravidelné kontroly by měly být prováděny, aby bylo zajištěno, že nádoba funguje správně. To zahrnuje sledování systémového tlaku a ověření, že plynový tlak v nádobě zůstává na přednabité úrovni. Pokud tlak klesne pod doporučenou úroveň, může být nádoba potřeba znovu nabit. V příručce nejsou uvedena konkrétní intervaly pro servis, ale doporučuje se pravidelně kontrolovat nádobu na známky opotřebení nebo poškození membrány. Jakékoliv úniky nebo tlakové odchylky by měly být okamžitě vyřešeny, aby se zabránilo selhání systému.

Nejčastější otázky

Může být IBO 50L použit v uzavřeném chladicím systému?
Ano, IBO 50L je vhodný pro otopné i chladicí systémy, které pracují v rámci specifikovaných teplotních a tlakových mezí.

Je plynový tlak v nádobě možné upravit?
Ne, plynový tlak je přednabitý na 1,5 bar a nesmí být upravován po instalaci.

Může být nádoba namontována ve svislé poloze?
Ano, IBO 50L může být namontován ve svislé poloze, pokud je namontován v stabilní poloze, aby se zabránilo mechanickému namáhání membrány.
