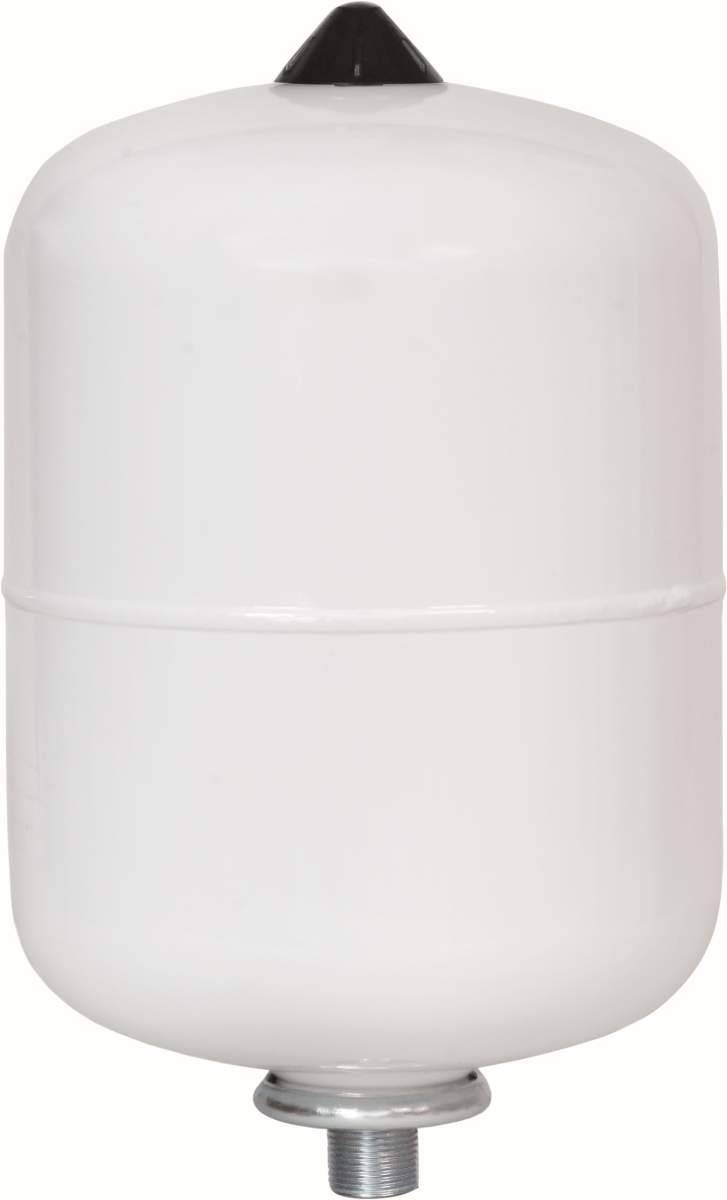

Expanzní nádoba 24L pro teplou užitkovou vodu IBAIONDO

Detailní popis produktu

Expanzní nádoby jsou základními komponenty v uzavřených systémech teplé užitkové vody, zejména v obytných a komerčních budovách, kde je třeba omezit tepelné roztažnosti. Instalatéři pracující na centrálních topných systémech, zásobnících teplé vody a solárních topných zařízeních pravidelně používají expanzní nádoby k zabránění tlakovým nárazům a poškození systému. Tato expanzní nádoba je vhodný jak pro nové stavby, tak pro rekonstrukce, kde je třeba zaručit stabilitu tlaku.

Při ohřevu vody se její objem zvyšuje, což vytváří nadměrný tlak v systému. Bez správně vybraného expanzní nádoby může tento tlak vést ke spuštění ventilů, zatížení trubek a potenciálnímu poškození systému. Expanzní nádoba IBAIONDO 24L je navržen pro systémy s pracovním tlakem do 8 bar a teplotním rozsahem od -10°C do +100°C. Často se instaluje na studenou nebo teplou stranu zásobníku teplé vody k efektivnímu řízení tepelné expanze.

Technické parametry

Kapacita 24L je vhodná pro systémy se střední tepelnou expanzí, jako jsou malé a střední zásobníky teplé vody. Maximální pracovní tlak 8 bar zajišťuje kompatibilitu s většinou systémů teplé užitkové vody. Přednabíjecí tlak 3 bar je nastaven tak, aby odpovídal běžným tlakům studené vody. Membrána EPDM je vhodná pro teplou vodu a odolává degradaci při teplotách až do 100°C. Připojení 3/4 palce je běžné pro většinu systémů teplé vody a umožňuje snadnou integraci.

Instalace a připojení

Instalace spočívá v připojení expanzní nádoby k systému teplé vody pomocí trubky o průměru 3/4 palce. Expanzní nádoba by měl být namontován svisle, aby byla zajištěna správná funkce membrány a umožněno odvzdušnění. Přednabíjecí tlak musí být ověřen tlakoměrem před uvedením do provozu. Doporučuje se nainstalovat tlakový pojistný ventil proti přetlaku. Běžné chyby při instalaci zahrnují nesprávné nastavení přednabíjecího tlaku a nedostatečnou kontrolu integrity membrány před instalací. Ujistěte se, že je expanzní nádoba umístěn v dostupném místě pro pravidelné údržby a kontroly.

Kompatibilita a příslušenství

Tato expanzní nádoba je kompatibilní se většinou systémů teplé užitkové vody s uzavřeným oběhem. Často se používá společně s tlakovými pojistnými ventily a teplotně-tlakovými (T-P) pojistnými ventily k zajištění bezpečnosti systému. V standardním balení není zahrnuto žádné dodatečné příslušenství, ale doporučuje se tlakoměr pro sledování tlaku v systému. Expanzní nádoba není kompatibilní s otevřenými systémy nebo systémy s agresivními médii, které by mohly poškodit membránu EPDM.

Technický pozadí pro projektanty

Expanzní nádoba funguje tak, že odděluje vodní a vzduchovou komoru pevnou membránou z EPDM. Při ohřevu vody se membrána stlačí vzduchovou komoru, která pohlcuje nadbytečný objem a zabrání tlakovým nárazům. Ocelová nádoba s práškovým nátěrem poskytuje odolnost proti korozi a konstrukční odolnost. Tloušťka stěny 1 mm zajišťuje odolnost při pracovním tlaku až do 8 bar. Membrána EPDM odolává tepelnému cyklování a udržuje pružnost v širokém teplotním rozsahu. Správné rozměry expanzní nádoby jsou kritické k zajištění toho, že bude schopen přijmout tepelnou expanzi systému bez překročení svých tlakových limitů.

Údržba a provoz

Doporučuje se pravidelná kontrola přednabíjecího tlaku, aby zůstal na úrovni 3 bar. Pokud tlak výrazně klesne, může být třeba expanzní nádoba opětovně nabit. Během pravidelné údržby by měla být kontrolována membrána na známky opotřebení nebo netěsnosti. V návodu nejsou uvedena konkrétní intervaly údržby, ale jakákoli viditelná poškození nebo únik tlaku naznačuje potřebu výměny. Pokud má být systém vyřazen nebo uložen na dlouhou dobu, měl by být expanzní nádoba vyprázdněn a prohlédnut.

Nejčastější otázky

Lze IBAIONDO 24L připojit k solárnímu systému teplé užitkové vody?
Ano, pokud systém pracuje v rámci specifikovaného rozsahu tlaku a teploty. Expanzní nádoba dokáže zvládnout tepelnou expanzi v solárních systémech teplé vody s uzavřeným oběhem.

Je membrána EPDM vhodná pro vodu s chemickými přísadami?
EPDM je obecně kompatibilní s většinou přísad do pitné vody. Pokud systém používá agresivní chemikálie, doporučuje se ověřit kompatibilitu s materiálem membrány.

Lze expanzní nádoba nainstalovat vodorovně?
Přestože vertikální instalace je preferovaná pro optimální výkon, horizontální instalace je možná, pokud prostorové podmínky to vyžadují. Ujistěte se, že je expanzní nádoba podporován a připojení je přístupné pro údržbu.

Jaká je očekávaná životnost membrány EPDM?
Membrána je navržena tak, aby vydržela celou provozní dobu expanzní nádoby za normálních podmínek. Opakované cyklování tlaku nebo vystavení extrémním teplotám může však snížit její životnost.
