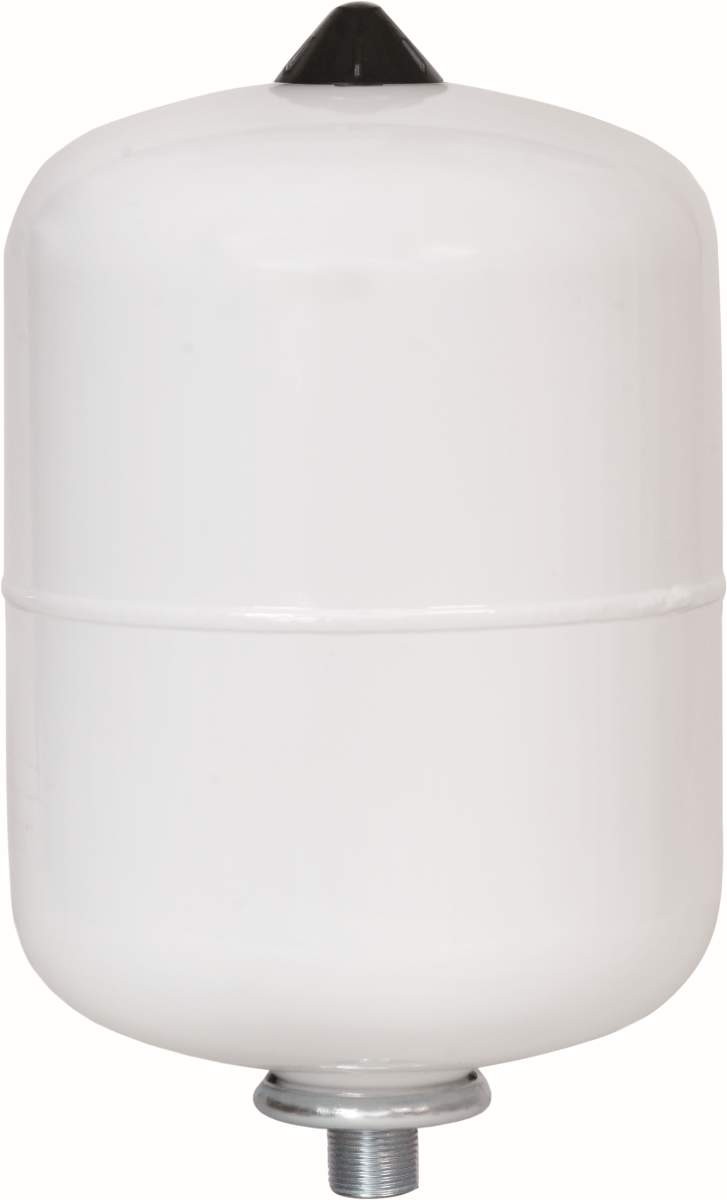

Rozpěr 8L pro teplou užitkovou vodu IBAIONDO

Detailní popis produktu

Rozpěry jsou základními komponenty v uzavřených systémech teplé vody, zejména v obytných a komerčních budovách, kde systémy pro ohřev vody generují změny tlaku. Tento rozpěr se běžně instaluje na chladnou nebo teplou stranu zásobníku teplé užitkové vody (DHW), aby řešil tlakové změny způsobené tepelnou expanzí. Jednotka je navržena pro použití v systémech s pevnými limity tlaku a vyžaduje pečlivou integraci, aby zajistila stabilitu a bezpečnost systému.

Typické aplikace zahrnují systémy DHW v jednotlivých domech, bytových domech a malých komerčních budovách. Rozpěr se instaluje na místě přístupném pro kontrolu a údržbu, s dostatečným prostorem pro tlakoměr a ventil. Není určen pro použití v otevřených systémech nebo vysokotlakých průmyslových aplikacích. Rozpěr je kompatibilní se systémy pracujícími v určeném rozsahu teplot a tlaku a by měl být vybrán podle požadavků systému na expanzi.

Technické parametry

Typ	Rozpěr pro teplou užitkovou vodu
Objem	8 l
Max. pracovní tlak	10 bar
Přednastavený tlak	3 bar
Prováděcí teplota	-10°C až +100°C
Membrána	Pevná EPDM
Materiál	Ocel s práškovým nátěrem, tloušťka stěny 1 mm
Barva	Bílá
Připojení	3/4 palce
Netová hmotnost	1,920 kg
Záruka	2 roky
EAN	5900308748732
Kód	NP.CWU.08.IB
Značka	Hydroland

8L objem je vhodný pro systémy se středním objemem expanze, zajišťuje, že tlak zůstává v bezpečných mezích během topných cyklů. Maximální pracovní tlak 10 bar a počáteční tlak 3 bar jsou klíčové pro návrh systému, protože určují schopnost rozpěru absorbovat tlakové kolísání. Rozsah provozních teplot -10°C až +100°C umožňuje použití v prostředích se sezónními teplotními změnami. Pevná EPDM membrána zajišťuje odolnou a spolehlivou oddělení mezi vzduchem a vodou.Instalace a připojení Rozpěr se připojuje přes 3/4 palce závitový port, obvykle pomocí standardního mosazného nebo nerezového přípojky. Instalace by měla být provedena na místě, které umožňuje snadný přístup k tlakoměru a ventilu. Před instalací by měl být počáteční tlak zkontrolován tlakoměrem a případně upraven na 3 bar. Rozpěr by měl být namontován svisle, aby byla zajištěna správná funkce membrány a zabránilo se vzniku vzduchových bublin. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečnou kontrolu počátečního tlaku a použití nekompatibilních přípojek, které mohou způsobit úniky nebo poškození rozpěru.Kompatibilita a příslušenství Tento rozpěr je kompatibilní s uzavřenými systémy DHW pracujícími v určeném rozsahu tlaku a teplot. Je navržen k použití spolu s pojistnými ventily a tlakoměry k monitorování výkonu systému. Ventil je zahrnut v balení, ale mohou být potřeba další příslušenství, jako jsou např. přechodky nebo adaptéry, v závislosti na konfiguraci systému. Pro tento model nejsou potřeba konkrétní související produkty, ale návrháři by měli zajistit, že rozpěr je součástí kompletního řešení pro správu tlaku.Technický pozadí pro návrháře Rozpěr pracuje tím, že odděluje vzduch a vodu pomocí pevné EPDM membrány, která umožňuje expanzi a kontrakci objemu vody bez přímého kontaktu mezi oběma médii. Ocelové tělo s práškovým nátěrem poskytuje odolnost proti korozi a konstrukční pevnost, tloušťka stěny 1 mm zajišťuje odolnost za provozních podmínek. Rozpěr je integrován do systému k absorbci změn tlaku způsobených tepelnou expanzí, zabrání nadměrnému tlaku, který by mohl poškodit ostatní komponenty. Trvanlivost a účinnost jsou ovlivněny kvalitou instalace, pravidelnými kontroly tlaku a výskytem chemických nečistot ve vodě.Služba a provoz Rozpěr vyžaduje pravidelné kontroly, aby byl zajištěn počáteční tlak 3 bar a integrity membrány. Pokud tlak klesne pod určenou hladinu, měl by být upraven pomocí vhodného čerpadla a tlakoměru. Rozpěr není navržen pro demontáž nebo čištění, a jakékoliv známky poškození nebo úniku by měly být řešeny výměnou jednotky. Výrobce poskytuje 2letou záruku, která pokrývá vady materiálu a výroby za normálních provozních podmínek.Nejčastější otázky

Může být tento rozpěr připojen k otevřenému systému DHW?
Ne, rozpěr je navržen pouze pro uzavřené systémy. Připojení k otevřenému systému by vedlo k nesprávné správě tlaku a potenciálnímu poškození rozpěru.

Je možné upravit počáteční tlak po instalaci?
Ano, počáteční tlak lze upravit pomocí tlakoměru a čerpadla. Doporučený tlak je 3 bar a měl by být pravidelně kontrolován, aby byla zajištěna stabilita systému.

Může být rozpěr použit v systémech s vyšším tlakem než 10 bar?
Ne, maximální pracovní tlak je 10 bar. Překročení této hranice může způsobit strukturální selhání a mělo by být zabráněno použitím pojistného ventilu jako součásti návrhu systému.

Jaká je doporučená orientace při instalaci?
Rozpěr by měl být namontován svisle, aby byla zajištěna správná funkce membrány a zabránilo se vzniku vzduchových bublin. Svislá instalace může vést k nerovnoměrnému rozdělení tlaku a snížení účinnosti.
