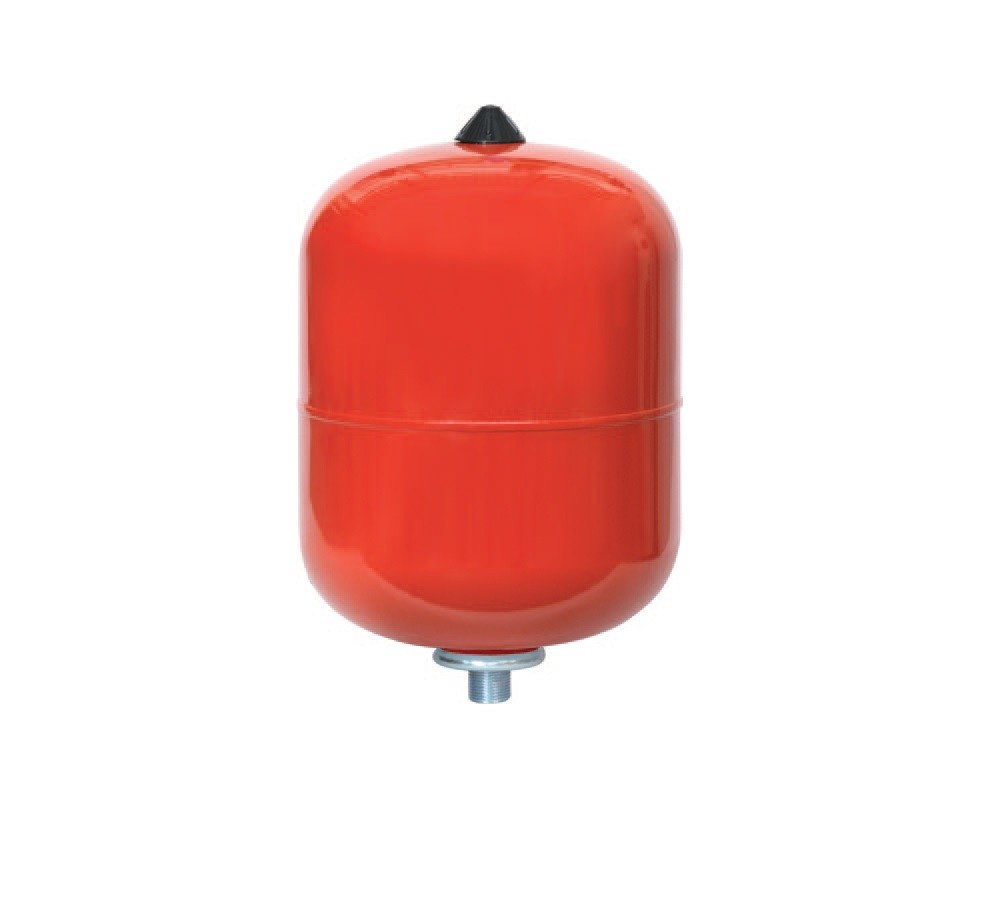

Expanzní nádoba pro centrální vytápění IBAIONDO 35L

Detailní popis produktu

Ve vytápěcí soustavách pro bytové i komerční budovy může tepelné rozpětí vody způsobené cykly ohřevu a chlazení vést ke kolísání tlaku. To může způsobit časté vybírání vody pojistnými ventily, pokud není správně řízeno. Expanzní nádoba IBAIONDO 35L je speciálně navržena pro takové aplikace, zajišťuje stabilní tlak v soustavě a zabraňuje zbytečnému uvolňování vody a energie. Instalatéři tyto nádoby obvykle integrují do uzavřených systémů během novostaveb nebo rekonstrukcí, aby udrželi hydraulickou rovnováhu a prodloužili životnost komponent.

Tyto nádoby jsou běžně používány jak v jednotlivých, tak v rodinných domech, stejně jako v lehkých komerčních budovách s hydronickým vytápěním. Často jsou součástí větších konfigurací systémů, které zahrnují kotle, tepelná čerpadla nebo solární kolektory. Správné vybavení a instalace expanzní nádoby jsou zásadní pro výkon a bezpečnost systému. Expanzní nádoba IBAIONDO 35L je vhodná pro systémy se střední tepelnou zátěží a kde je dostatek místa pro rozměry nádoby.

Technické parametry

Typ	Expanzní nádoba pro centrální vytápění
Objem	35 l
Max. pracovní tlak	5 bar
Přednabíjený tlak	1,5 bar
Prováděcí teplota	-10°C až +100°C
Membrána	Pevná EPDM
Materiál	Ocel s práškovým nátěrem, tloušťka stěny 1 mm
Barva	Červená
Připojení	3/4 palce
Netová hmotnost	4,860 kg
Záruka	2 roky
EAN	5900308748701
Kód	NP.CO.35.IB
Značka	Hydroland

Kapacita 35L zajišťuje dostatečný objem pro přijetí rozpětí v systémech se standardní tepelnou hmotností. Maximální pracovní tlak 5 bar označuje horní mez pro bezpečnou provozní podmínku. Přednabíjený tlak 1,5 bar je nastaven v továrně a musí být ověřen po instalaci. Rozsah provozní teploty od -10°C do +100°C zajišťuje vhodnost nádoby pro většinu prostředí centrálního vytápění. Tyto parametry jsou kritické pro správné rozměření systému a kompatibilitu s existujícími komponenty, jako jsou pojistné ventily a oběhová čerpadla.

Instalace a připojení

Nádoba je připojena přes závitový port 3/4 palce, který vyžaduje odpovídající přípojky na straně systému. Měla by být instalována v místě, které je snadno dostupné pro kontrolu a údržbu a kde není vystavena mrazivým podmínkám. Přednabíjený tlak musí být zkontrolován tlakoměrem a případně upraven, než bude nádoba připojena k systému. Běžné chyby při instalaci zahrnují nesprávnou orientaci (doporučuje se svislá instalace), nedbalost při izolaci nádoby během nabití a opomenutí odpuhlování systému po instalaci. Musí být také nainstalován pojistný ventil níže v systému, aby se zabránilo přetlakovým situacím.

Kompatibilita a příslušenství

Tato expanzní nádoba je kompatibilní se standardními centrálními vytápěcími systémy, které používají vodu jako tepelné médium. Obvykle se používá spolu s pojistnými ventily, oběhovými čerpadly a řídicími prvky kotle. Příslušenství, jako jsou tlakoměry a izolační ventily, mohou být potřeba přidat zvlášť, aby byla zajištěna plná funkčnost. Nejsou uvedeny konkrétní související produkty pro tento model, ale doporučuje se používat komponenty od téže výrobky pro konzistentní výkon a podporu.

Technický pozadí pro projektanty

Nádoba pracuje na principu oddělení plynné a kapalné fáze pomocí pevné membrány EPDM. Při rozpětí systémové vody se stlačí přednabíjená vzduchová komora, což udržuje tlak v systému v bezpečných mezích. Konstrukce z oceli s práškovým nátěrem poskytuje odolnost proti korozi a odolnost v mokrém prostředí. Tloušťka stěny 1 mm zajišťuje konstrukční pevnost při pracovním tlaku a tepelném cyklování. Dlouhodobá účinnost závisí na správném přednabíjeném tlaku, stavu membrány a na absenci znečistění v systémové vodě. Správná integrace do systémové smyčky zajišťuje minimální odpor toku a optimální reakční dobu na změny tlaku.

Služba a provoz

Pravidelné kontroly přednabíjeného tlaku jsou zásadní pro udržení stability systému. Nádoba by měla být kontrolována na známky úniku, degradace membrány nebo abnormálních kolisání tlaku. I když nejsou v popisu uvedeny konkrétní intervaly údržby, doporučuje se provádět roční kontroly jako součást běžné údržby systému. Nejsou potřeba žádné vnitřní čištění nebo náhradní díly, pokud není pozorováno poškození. Pokud membrána selže, nádoba musí být nahrazena celá, aby se zabránilo znečistění systému a ztrátě funkce.

Nejčastější otázky

Může být IBAIONDO 35L použit v uzavřeném solárním vytápěcí systému?
Ano, pokud systém pracuje v rámci specifikovaného rozsahu teplot a tlaku. Nádoba bude řešit tepelné rozpětí způsobené solárními kolektory a akumulačními nádržemi.

Je možné upravit přednabíjený tlak po instalaci?
Ano, pomocí tlakoměru a manuálního čerpadla, ale toto by mělo být prováděno s nádobou oddělenou od systému, aby se zabránilo přetlakování nebo vniknutí vody do vzduchové komory.

Může být tato nádoba nainstalována vodorovně?
Přestože doporučuje se svislá instalace pro optimální výkon, vodorovná instalace je přijatelná, pokud zůstanou připojovací porty nad nejnižším bodem, aby se zabránilo hromadění vody uvnitř nádoby.
