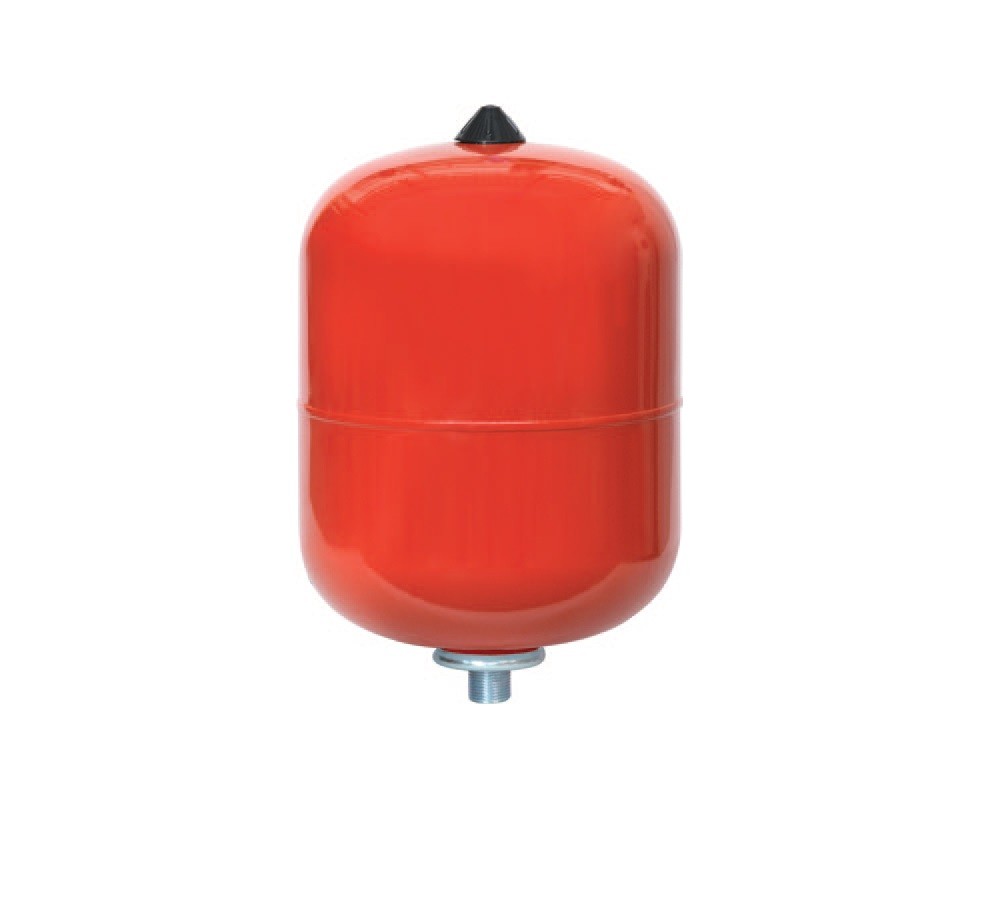

Expanzní nádoba pro centrální vytápění IBAIONDO 18L

Detailní popis produktu

Expanzní nádrže jsou zásadní komponenty uzavřených otopných soustav, zajišťující stabilní tlak a kompenzaci tepelné expanze vody. Často se vyskytují v bytových, obchodních a průmyslových budovách, kde jsou nasazeny hydronické vytápěcí systémy. Montéři často integrují tyto nádrže do systémů s kotli, tepelnými čerpadly nebo solárními jednotkami, aby udržovali hydraulickou rovnováhu a zabránili přetlaku.

Tato 18L verze je vhodná pro středně velké systémy vyžadující ovládanou kompenzaci expanze. Typicky se montuje poblíž kotle nebo oběhového čerpadla, připojuje se pomocí běžných potrubních spojek a chrání se proti vibracím nebo mechanickému namáhání. Kapsle z oceli s práškovým nátěrem poskytuje odolnost proti korozi, zatímco pevná EPDM membrána zajišťuje dlouhodobé oddělení mezi vodou a komorou stlačeného vzduchu.

Technické parametry

Maximální pracovní tlak 5 bar a přednabíjecí tlak 1,5 bar jsou klíčové pro správné rozměření systému. Rozsah provozní teploty od -10°C do +100°C určuje vhodnost pro konvenční vytápěcí systémy bez dodatečné izolace. Kapacita 18L z něj dělá vhodný pro systémy s mírnou tepelnou expanzí, jako jsou systémy s omezenou plochou výměníků tepla nebo nízkými průtoky.

Montáž a připojení

Montáž by měla sledovat místní stavební normy a zahrnovat vertikální upevnění nádrže, aby se zabránilo namáhání membrány. Připojte ji pomocí dodaného 3/4 palcového závitu, zajistěte těsné uzavření kompatibilní potrubní spojkou. Přednabíjejte vnitřní vzduchovou komoru na továrně nastavený tlak 1,5 bar pomocí kalibrovaného tlakového měřidla a vhodného vzduchového čerpadla.

Ověřte, že nádrž je umístěna před pojistným ventilem a izolována před přímým slunečním svitem nebo extrémním mrazem. Vyhněte se přetížení závitů, aby nedošlo ke poškození. Běžné chyby montáže zahrnují nesprávnou orientaci, nedostatečnou izolaci proti vibracím a nekontrolu přednabíjecího tlaku po montáži.

Kompatibilita a příslušenství

Tato expanzní nádrž je kompatibilní se většinou otopných soustav, které pracují v uvedeném rozsahu tlaku a teploty. Dobře se integruje s redukčními ventily, bezpečnostními skupinami a oběhovými čerpadly. Ujistěte se, že systém obsahuje prostředek pro monitorování tlaku, jako je manometr, a že všechna připojení jsou vyrobená z nekoroziujících potrubních materiálů.

Další položky potřebné pro kompletní montáž mohou zahrnovat redukční ventil, pojistný ventil a potrubní spojky. Ty nejsou součástí nádrže a musí být zakoupeny zvlášť podle konkrétní konfigurace systému.

Technický pozadí pro projektanty

Expanzní nádrže fungují tak, že oddělují vodu a stlačený vzduch flexibilní membránou, což umožňuje nádrži absorbovat změny objemu způsobené tepelnou expanzí. Zde použitá pevná EPDM membrána je odolná proti degradaci způsobené horkou vodou a má menší pravděpodobnost úniku ve srovnání s plovoucí membránou. Ocelové tělo s práškovým nátěrem odolává korozi, což prodlužuje životnost nádrže v vlhkém prostředí.

Integrace do systému vyžaduje pečlivou analýzu celkové tepelné kapacity a míry expanze systému. Přednabíjecí tlak musí odpovídající statickému tlaku systému při minimální zátěži. Nastavení špatného přednabíjecího tlaku může vést k neefektivnímu provozu nebo k předčasnému poškození membrány. Poloha nádrže vzhledem ke kotli a bezpečnostním zařízením má vliv na stabilitu celého systému.

Služba a provoz

Pravidelné kontroly by měly zahrnovat ověření přednabíjecího tlaku a kontrolu případných známek koroze nebo mechanického poškození. Pokud se tlak výrazně liší, opětovně nabit nádrž pomocí kalibrovaného čerpadla. Membránu by měly být pravidelně kontrolovány na úniky nebo deformace, zejména pokud systém často prochází tlakovými změnami.

V textu není uvedeno žádné plánované intervaly údržby. Nicméně jakákoli viditelná poškození nebo neobvyklé tlakové údaje vyžadují okamžitou inspekci. Nádrž by měla být odebrána z provozu, pokud membrána selže nebo pokud plášť ukazuje známky strukturálního poškození.

Nejčastější otázky

Může být tato expanzní nádrž připojena přímo ke kotli?
Ano, může být připojena ke kotli pomocí 3/4 palcového závitu. Ujistěte se, že nádrž je nainstalována před bezpečnostní skupinou a že všechna připojení jsou správně utěsněna.

Je možné upravit přednabíjecí tlak?
Ano, počáteční přednabíjecí tlak 1,5 bar lze upravit pomocí kalibrovaného vzduchového čerpadla a tlakového měřidla. Vždy znovu zkontrolujte nastavení po montáži a během pravidelných kontrol.

Je třeba nahrazovat pevnou membránu během služby?
EPDM membrána je navržena pro dlouhodobé použití a nemusí být nahrazována pravidelně, pokud není poškozena. Při údržbě zkontrolujte vizuálně na štěpiny nebo deformace.

Jaká je doporučená orientace pro montáž?
Nádrž by měla být namontována vertikálně s připojovacím závitem nahoře. Horizontální montáž může způsobit nerovnoměrné rozdělení napětí a snížit provozní efektivitu.
