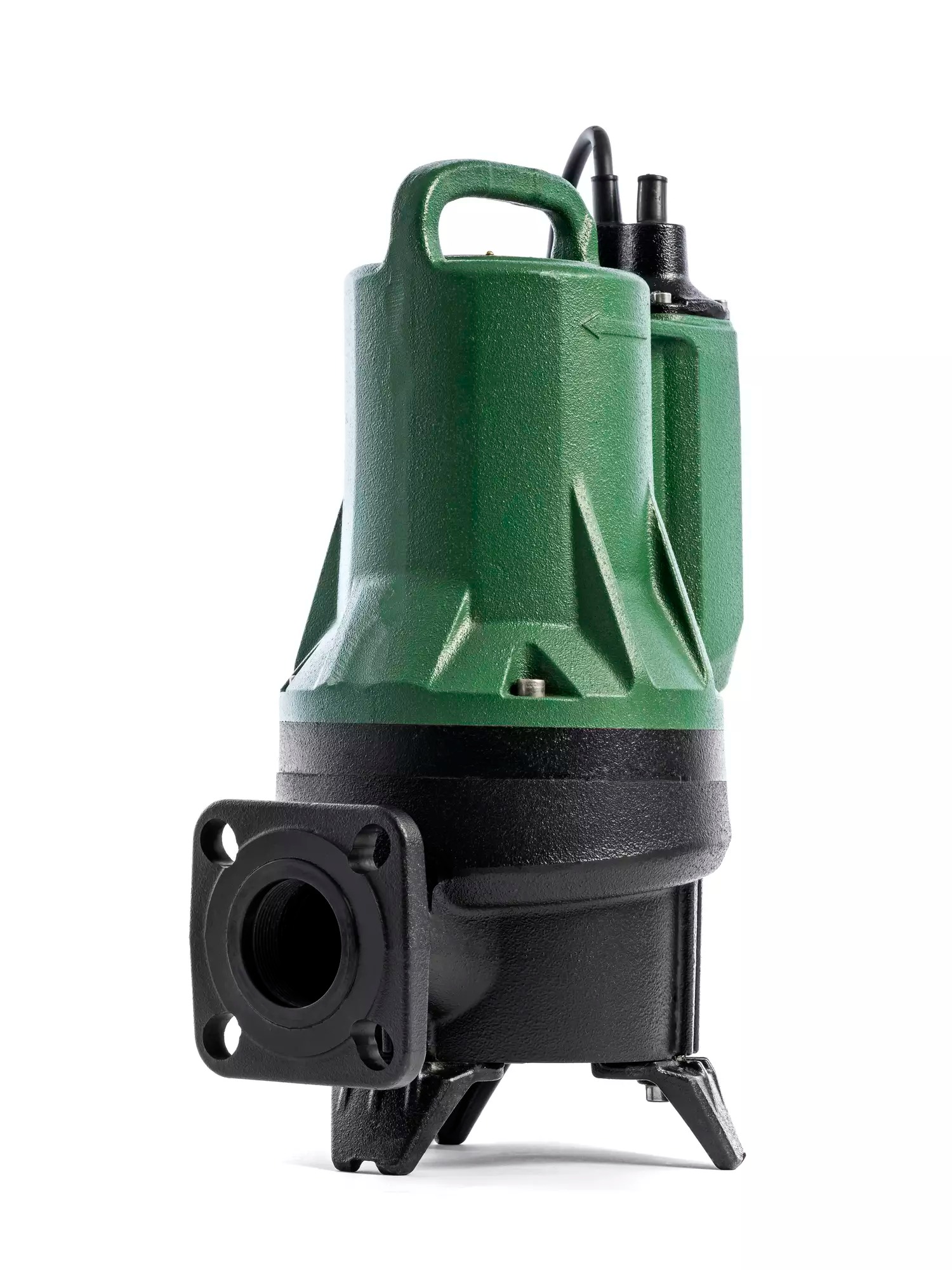

FEKA FXV 20.07 M-NA submersibilní čerpadlo na kal

Detailní popis produktu

Submersibilní čerpadla na kal jsou základními komponenty systémů na správu odpadní vody, zejména v komerčních a průmyslových prostorách, kde kapalina obsahuje vláknité, tuhé nebo abrazivní materiály. Tyto čerpadla se často instalují do septic, zvedacích stanic a sumpů, kde je potřeba kontinuální nebo intermitentní odstraňování kalu a polotuhých odpadů. Montážní firmy pracující v oblasti výstavby, údržby nebo servisu často setkávají s těmito jednotkami v městské infrastruktuře, potravinářských závodech nebo velkých kancelářských komplexech. Konstrukce musí umožňovat proměnlivé hladiny kapaliny a zaručit spolehlivý provoz v prostředí, kde je častým problémem zácpa.

Čerpadlo IVAR FEKA FXV 20.07 M-NA je navrženo pro takové náročné podmínky. Je vhodné jak pro pevné instalace s využitím zvedacích zařízení, tak pro přenosné konfigurace, kde je čerpadlo umístěno přímo na dně nádrže. Kompaktní rozměry a dvojité možnosti připojení (s lemováním a závitem) umožňují adaptaci na různé systémové rozvrhy a scénáře pro modernizaci. Ochrana proti suchému běhu a vírkový čerpadlový rotor umožňují efektivní zpracování směsi kapalin a tuhých látek bez rizika mechanického zablokování.

Technické parametry

Maximální doba suchého běhu	10 min
Prováděcí rozsah	průtok až 59,7 m³/h a výška až 18,5 m
Propustnost	tuhé částice až do 50 mm nebo 65 mm v závislosti na modelu
Typ připojení	lemované a závitové: 2”, DN 50, DN 65
Teplotní rozsah kapaliny	až +50 °C (+60 °C krátkodobě), +40 °C pro verzi ATEX
Stupeň krytí	IP 68
Třída izolace motoru	F
Typ čerpadlového rotoru	Vír
Kód	60191208
Značka	IVAR

Tyto parametry definují provozní rozsah čerpadla a jsou klíčové pro integraci do systému. Maximální doba suchého běhu 10 minut zabraňuje přehřátí motoru v případě nízké hladiny kapaliny. Průtok 59,7 m³/h a výška 18,5 m určují vhodnost čerpadla pro vysokoproudé aplikace. Propustnost až do 50 nebo 65 mm zajišťuje kompatibilitu s kapalinami obsahujícími hrubé tuhé látky v závislosti na vybraném modelu. Teplotní rozsah až do +50 °C umožňuje provoz v mírně zahřátých prostředích, zatímco verze ATEX umožňuje použití v explozivních atmosférách.

Instalace a připojení

Instalace začíná ověřením rozměrů nádrže nebo sumpu, aby byla zajištěna dostatečná hloubka ponoření a volný prostor pro údržbu. Čerpadlo se připojuje lemovanými nebo závitovými spoji (2”, DN 50, DN 65), které musí být zarovnány s existujícím potrubím. K tělu čerpadla se připevní zvedací zařízení nebo řetěz pro snadné odstranění při inspekci nebo údržbě. Vstup kabelu je zatavený rezinou a hřídel motoru je vyrobena z nerezové oceli AISI 304, aby odolávala korozi. Před uvedením do provozu zkontrolujte třídu izolace motoru F a stupeň krytí IP68. Běžnou chybou je nedostatečné upevnění kabelu, což může vést k mechanickému namáhání a selhání v průběhu času.

Kompatibilita a příslušenství

Čerpadlo je kompatibilní se standardními systémy na odpadní vodu a lze jej integrovat s hladinovými spínači pro automatický provoz. Pro verze s výkonem až do 1,5 kW je k dispozici píst. U trojfázových modelů je zajištění externí ochrany závazně na uživateli. Příslušenství, jako prodloužené kabely nebo vlastní konfigurace napětí, je k dispozici po objednávce. I když nejsou uvedeny alternativní produkty, modulární konstrukce umožňuje snadnou výměnu opotřebovaných částí, jako je mechanická těsnění nebo čerpadlový rotor.

Technický pozadí pro projektanty

Čerpadlo FEKA FXV 20.07 M-NA pracuje s vírkovým čerpadlovým rotorem, který vytváří vír pro přečerpávání kapalin s tuhými látkami bez přímého kontaktu mezi rotorem a materiálem. To minimalizuje zácpu a snižuje opotřebení. Motor je izolován do třídy F, což zajišťuje tepelnou stabilitu při prodlouženém zatížení. Hřídel z nerezové oceli a zatavený vstup kabelu zvyšují odolnost v korozi. Dvojité mechanické těsnění z karbidu křemíku je umístěno v olejové komoře, která ho izoluje od čerpaného média, čímž se prodlužuje životnost. Projektanti by měli zohlednit limit suchého běhu a teplotní odolnost čerpadla při plánování systémů s proměnlivým průtokem nebo v teplém prostředí.

Údržba a provoz

Pravidelné kontroly zahrnují kontrolu mechanického těsnění na úniky a ověření integrity vstupu kabelu. Kompaktní konstrukce čerpadla umožňuje rychý přístup k vnitřním komponentám pro běžnou údržbu. Nejsou uvedena konkrétní intervaly údržby, ale doporučuje se vizuální kontrola po prodlouženém provozu. Ujistěte se, že čerpadlo zůstává plně ponořené během provozu a vyhýbejte se jeho provozu s nedostatečnou hladinou kapaliny, protože to překračuje limit suchého běhu 10 minut. Požadavky na mazání jsou minimální díky těsnění ložisek. Pokud čerpadlo ukazuje známky sníženého výkonu, demontujte a očistěte čerpadlový rotor a vstupní otvor od nahromaděného odpadu.

Nejčastější otázky

Může čerpadlo FEKA FXV 20.07 M-NA zvládnout vláknité materiály?
Ano, je navrženo pro odpadní vodu obsahující vlákna, papír nebo textilní materiály typické pro domácí nebo komerční prostředí.

Jaká je maximální velikost částic, které čerpadlo může přečerpat?
Čerpadlo může přečerpat tuhé částice až do 50 mm nebo 65 mm v závislosti na konfiguraci modelu.

Je čerpadlo vhodné pro instalaci v explozivním prostředí?
K dispozici je verze ATEX pro použití v explozivních prostředích, certifikovaná podle II2G Ex db IIB T4 GB standardů.

Jaké typy připojení jsou k dispozici pro čerpadlo?
Čerpadlo nabízí lemované i závitové připojení ve velikostech 2”, DN 50 a DN 65, což poskytuje flexibilitu pro různé systémové návrhy.
