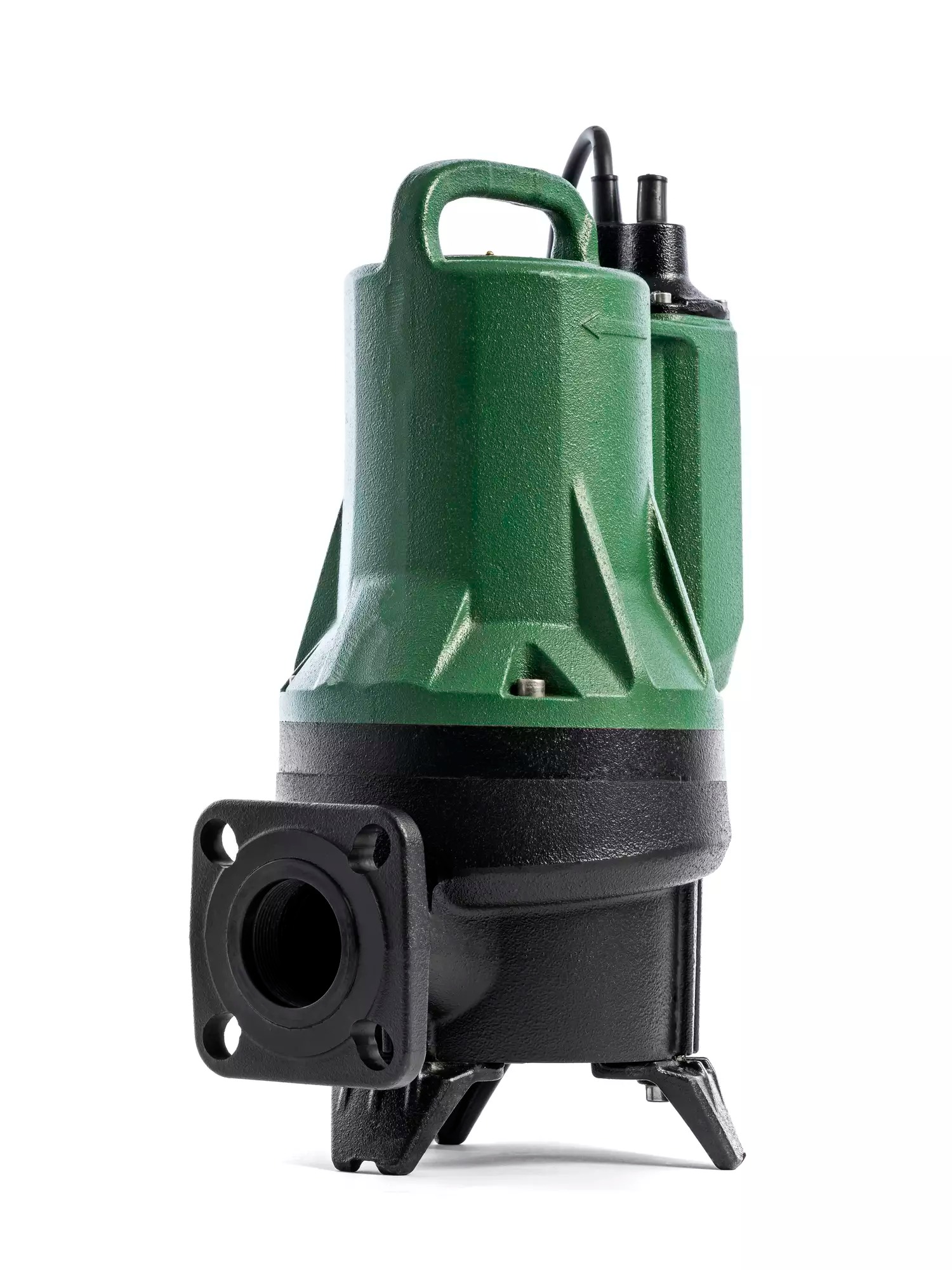

FEKA FXV 20.11 M-A submersibilní čerpadlo na kal

Detailní popis produktu

Submersibilní čerpadla na kal jsou základními komponenty systémů na správu odpadní vody v komerčních a průmyslových zařízeních. Tyto instalace obvykle zahrnují čerpací stanice, sanační nádrže a odvodňovací systémy, kde přítomnost tuhých látek a vláknitých materiálů vyžaduje odolné vybavení. V takových prostředích je IVAR FEKA FXV 20.11 M-A navržen k provozu v náročných podmínkách, zaručuje efektivní dopravu odpadní vody a splaškové vody bez zácp. Čerpadlo je vhodné jak pro pevné instalace s zvedacími mechanismy, tak pro přenosné konfigurace, pokud je jednotka umístěna přímo na dně nádrže. Kompaktní design a dvojité možnosti připojení umožňují flexibilní integraci do různých systémových rozložení.

Technické parametry

Maximální provoz v suchu	10 min
Provozní rozsah	průtok až 59,7 m³/h při výšce až 18,5 m
Průchodem	tuhé částice až 50 mm nebo 65 mm v závislosti na modelu
Připojení (s lemováním a závitem)	2”, DN 50, DN 65
Teplotní rozsah kapaliny	až +50 °C (+60 °C na krátkou dobu), +40 °C pro verzi ATEX
Stupeň krytí	IP 68
Třída izolace motoru	F
Typ čerpadla	Vířivé
Kód	60191229
Značka	IVAR

Technické parametry čerpadla definují jeho vhodnost pro konkrétní aplikace. Maximální provoz v suchu 10 minut zajišťuje, že čerpadlo může zvládnout občasná nízká hladina bez přehřátí. Průtok 59,7 m³/h a výška 18,5 m určují jeho kapacitu při zpracování velkého objemu odpadní vody. Průchod tuhých částic 50 mm nebo 65 mm umožňuje čerpadlu zvládnout typické tuhé látky v komerční odpadní vodě. Teplotní rozsah až +50 °C (nebo +60 °C na krátkou dobu) zajišťuje kompatibilitu s ohřátými nebo normálními vodními prostředími. Tyto parametry pomáhají projektantovi vybrat správný model na základě hydraulických požadavků a prostředí.

Instalace a připojení

Při instalaci IVAR FEKA FXV 20.11 M-A by mělo být čerpadlo umístěno v nejnižším bodě nádrže, aby bylo zajištěno plné ponoření a zabránilo se vstupu vzduchu. Čerpadlo podporuje jak lemované, tak závitové připojení ve velikostech 2”, DN 50 a DN 65, což umožňuje kompatibilitu s různými potrubními systémy. Během instalace je důležité ověřit zarovnání vstupu a výstupu, aby nedošlo ke zpomalení průtoku. Běžnou chybou je nedostatečné těsnění lemovaného připojení, což může vést k úniku a snížení účinnosti. Kromě toho musí být vstup kabelu pevně těsněný, aby byl zachován stupeň krytí IP 68 a zabráněno proniknutí vody. Hřídel motoru vyrobená z nerezové oceli AISI 304 zajišťuje odolnost proti korozi, ale neměla by být vystavena agresivním chemikáliím bez předchozího ověření.

Kompatibilita a příslušenství

Tento model je kompatibilní se standardními zvedacími zařízeními a řídicími systémy používanými v komerčních čerpacích stanicích. Pro automatický provoz lze odděleně přidat plovoucí spínač pro aktivaci na základě hladiny. Čerpadlo lze také integrovat s vzdálenými monitorovacími systémy pro sledování výkonu v reálném čase. Při použití verze ATEX musí být instalace v souladu s bezpečnostními normami proti výbuchu, včetně správného uzemnění a větrání. Další příslušenství, jako prodloužené kabely nebo vlastní konfigurace napětí, lze objednat na požadavek, aby vyhovovaly konkrétním požadavkům místa. Nejsou uvedeny žádné alternativní modely pro srovnání, ale modulární design čerpadla umožňuje snadnou výměnu vnitřních komponent během údržby.

Technický pozadí pro projektanty

Čerpadlo pracuje na principu vířivého čerpadla, které vytváří vír, který umožňuje procházení větších tuhých částic bez zácp. Mechanické těsnění je vyrobeno z uhlíkové keramiky a je umístěno v olejovém prostoru odděleném od čerpaného média, což snižuje opotřebení a prodlužuje životnost. Třída izolace motoru F zajišťuje tepelnou ochranu proti přehřátí, zatímco stupeň krytí IP 68 zaručuje úplné vodotěsnost. Čerpadlo je vyrobeno z odolných materiálů, jako je nerezová ocel a vyztužené plasty, což z něj dělá vhodný pro dlouhodobý provoz v korozi. Projektanti by měli zohlednit rozměry a hmotnost čerpadla při plánování zvedacího mechanismu a zajištění bezpečného přístupu pro údržbu.

Údržba a provoz

Pravidelná údržba zahrnuje kontrolování integrity mechanického těsnění, kontrolu čerpadla na zácp a ověření kabelového vstupu na známky opotřebení. Čerpadlo je navrženo pro rychlou údržbu díky své modulární konstrukci, která umožňuje přístup ke klíčovým komponentám bez demontáže celé jednotky. Vzhledem k tomu, že maximální provoz v suchu je 10 minut, je důležité zajistit, že čerpadlo zůstává ponořené během provozu. V technických datech nejsou uvedena konkrétní intervaly údržby, ale pravidelné vizuální kontroly jsou doporučovány, aby byly identifikovány potenciální problémy včas. V případě častého provozu v suchu nebo přehřátí by mělo být čerpadlo prohlédnuto na případné mechanické poškození nebo selhání těsnění.

Nejčastější otázky

Může čerpadlo zvládnout vláknité materiály, jako je papír nebo textilie?
Ano, čerpadlo je navrženo tak, aby zvládlo vláknité materiály běžné v domácí nebo komerční odpadní vodě díky svému vířivému čerpadlu a volnému průchodu.

Je čerpadlo vhodné pro použití v výbušných prostředích?
Verze s certifikací ATEX jsou k dispozici pro instalaci v oblastech s potenciálními nebezpečími plynů nebo par. Tyto modely splňují normu certifikace II2G Ex db IIB T4 GB.

Může být čerpadlo připojeno k plovoucímu spínači pro automatický provoz?
Ano, verze MA zahrnuje plovoucí spínač pro automatické aktivace na základě hladiny. Tato funkce je zvláště užitečná v sanačních nádržích a zvedacích stanicích.

Jaká je maximální teplota kapaliny, kterou čerpadlo může zvládnout?
Čerpadlo je schopné provozu při teplotě až +50 °C, s krátkodobou tolerancí až +60 °C. Verze ATEX má maximální provozní teplotu +40 °C.
