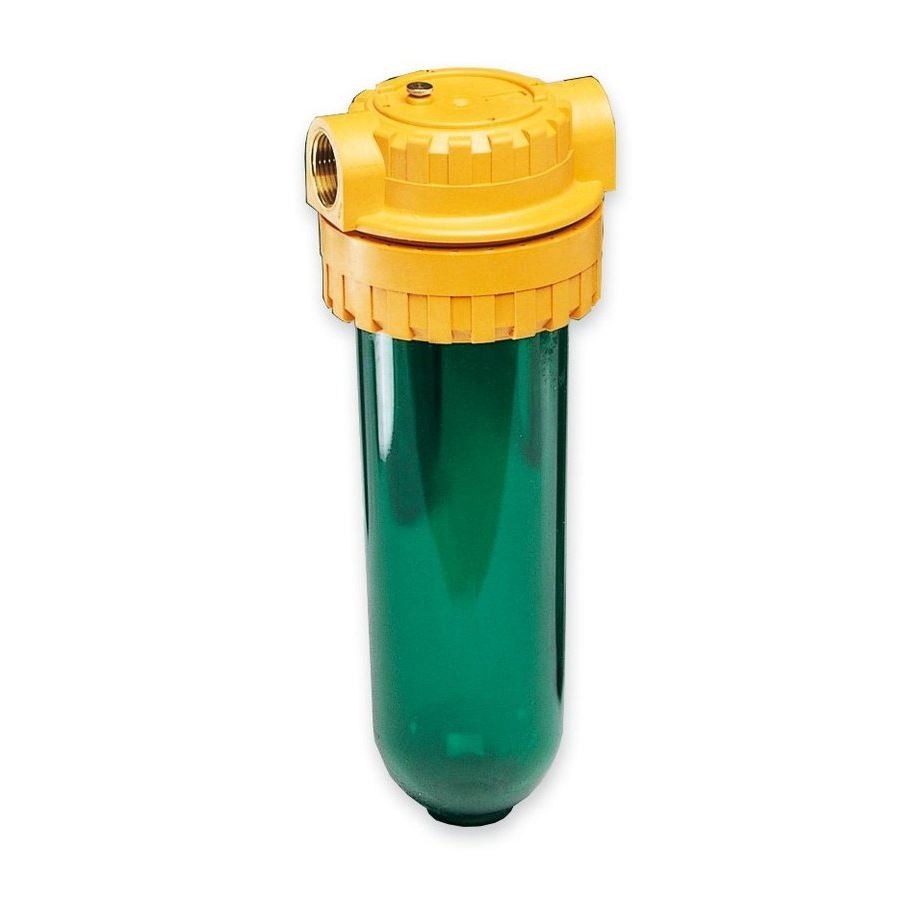

Filtr 10" - 3/4 "F; bez výstelky

Detailní popis produktu

Vodní filtry o rozměru 10 palců jsou běžně instalovány do potrubí s pitnou vodou k odstraňování zavěšených částic a nečistot. Tato verze se obvykle používá v domácnostech, průmyslových a komerčních budovách, kde kvalita vody musí vyhovovat příslušným normám. Instalatéři pracující na centrálních topných systémech, potrubních sítích nebo systémech pro filtraci na místě použití najdou tento filtr vhodný pro předfiltrační etapy. Design podporuje modulární výměnu filtru, což umožňuje dlouhodobou údržbu systému bez nutnosti jeho demontáže. Kompaktní rozměry umožňují instalaci i v úzkých prostorech, například pod kohoutkem, v technických místnostech nebo v zářezech. Systém je navržen pro integraci s existujícími měděnými, PEX nebo nerezovými potrubními systémy, čímž zajišťuje kompatibilitu s moderními i staršími konstrukcemi.

Jednotka není samočistící a vyžaduje manuální kontrolu a výměnu filtru v závislosti na výkonu systému. Je vhodná pro systémy s nízkým až středním tlakem a může být použita jako součást vícestupňových filtrací. Tělo filtru je nekovové, což snižuje riziko koroze v aplikacích s pitnou vodou. Omezení provozní teploty zajišťuje kompatibilitu s chladnými i teplými vodními systémy, ale ne s vodou teplejší než 40°C. Filtr je navržen pro jednotkovou instalaci a nepožaduje dodatečné konstrukce, pokud není instalován svisle v systémech s vysokým průtokem.

Technické parametry

Materiál	Filtr hlavička PP s krytem z mosazi
Provozní teplota	+40 °C
Rozměry	Výška 330 mm, Ø 130 mm
Jmenovitý tlak	PN 6
Klíč pro instalaci	Kód 125.210.50
Kód	101.070.00
Značka	IVAR

Maximální provozní teplota +40°C je klíčová při určování vhodnosti pro aplikace s teplou vodou. Označení PN 6 znamená, že jednotka je navržena pro nízkonapěťové prostředí, což je vhodné pro většinu domácích a lehce komerčních vodních linek. Složení materiálu – hlavička z PP a kryt z mosazi – zajišťuje odolnost vůči chemické korozi a mechanickému namáhání. Rozměry jsou důležité pro zapasování do standardních skříní nebo pro plánování prostorových požadavků během instalace. Tyto parametry jsou zásadní pro projektanty, aby zajistili kompatibilitu s ostatními částmi potrubní sítě a aby se jednotka nepřetížila nad její jmenovitou kapacitu.

Instalace a připojení

K instalaci filtru nejprve zajistěte, že je vodní zásobník vypnutý a potrubí je vyrovnáno. Použijte klíč pro instalaci 125.210.50 k upevnění jednotky na montážní plochu nebo potrubí. Filtr se připojuje prostřednictvím ženské závity o průměru 3/4 palce, což vyžaduje kompatibilní mužské adaptéry na přívodní a odtokové potrubí. Zkontrolujte, zda typ závitu odpovídá stávajícímu systému – obvykle NPT nebo BSP. Na všechna připojení naneste těsnicí prostředek, aby se zabránilo únikům. Umístěte filtr vodorovně nebo svisle v závislosti na dostupném prostoru a směru průtoku. Zajistěte, že šipka na jednotce je v souladu s požadovaným směrem průtoku, aby byla zajištěna optimální účinnost filtrace. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nezohlednění směru průtoku a použití nekompatibilních těsnicích materiálů, které reagují s pitnou vodou. Před instalací vždy zkontrolujte tělo filtru na poškození. Po montáži proveďte tlakovou zkoušku při jmenovitém provozním tlaku systému, aby byla potvrzena bezúniková funkce. Pokud systém zahrnuje zařízení pro zamezení zpětného průtoku, zajistěte, že filtr je instalován výše, aby byly minimalizována rizika kontaminace.

Kompatibilita a příslušenství

Tento filtr je kompatibilní s různými 10palcovými filtracemi, včetně variant z PP o jemnosti 90 μm a nerezových o jemnosti 90 μm. Při objednávce zkontrolujte, zda byl vybrán správný typ filtru v závislosti na požadované úrovni filtrace. Tělo filtru podporuje modulární výměnu filtru, což umožňuje snadné aktualizace nebo výměny bez nutnosti výměny celé jednotky. Další komponenty, jako jsou uzavírací ventily, obchůdky nebo tlakoměry, mohou být potřeba v závislosti na konfiguraci systému. Pro kompletní řešení filtrace zvažte kombinaci této jednotky s filtry na nečistoty, uhlíkovými bloky nebo moduly pro UV úpravu vody. Příslušenství, jako jsou montážní závěsy, těsnící kroužky a nástroje pro instalaci, by mělo být zakoupeno zvlášť, aby byla zajištěna správná funkce a přesné zapasování.

Technický pozadí pro projektanty

Filtr pracuje na principu mechanické filtrace založené na gravitaci, při které voda prochází pórovitým médiem a zachytává zavěšené částice. Hlavička filtru z polypropylénu zajišťuje odolnost vůči chemické korozi a rozměrovou stabilitu v průběhu času, zatímco kryt z mosazi zajišťuje odolnost a těsnost. Materiál SAN použitý pro tělo filtru poskytuje dobrou odolnost proti nárazům a je vhodný pro aplikace s pitnou vodou. Integrace do systému vyžaduje zohlednění průtoku a tlakového poklesu přes filtr, což může ovlivnit rozměry čerpadla nebo průměr potrubí. Omezení provozní teploty 40°C je určeno tepelnou odolností použitých materiálů a nesmí být překročeno, aby nedošlo ke deformaci nebo selhání. Trvanlivost a účinnost závisí na pravidelné výměně filtru a vyhýbání se vystavení chemicky agresivním látkám, které by mohly poškodit tělo nebo těsnění.

Údržba a provoz

Pravidelná údržba zahrnuje kontrolu filtru na známky opotřebení, úniků nebo zablokování. Zkontrolujte stav těla filtru a zajistěte, že všechna připojení jsou pevná. Výměnu filtru provádějte podle doporučení výrobce v závislosti na využití systému a kvalitě vody. Nepokoušejte se filtrovat nebo znovu použít filtr, protože to může poškodit výkon filtrace. Během provozu sledujte tlakový pokles přes filtr, abyste mohli detekovat rané známky zablokování. Pokud se tlakový pokles výrazně zvýší, filtr by měl být okamžitě vyměněn. Vyhněte se vystavení jednotky teplotám nad stanovený limit, protože to může způsobit deformaci nebo degradaci materiálu. Vždy dodržujte místní předpisy týkající se likvidace použitých filtrů a komponent těla filtru.

Nejčastější otázky

Může být tento filtr použit v systémech s teplou vodou?
Ne, maximální provozní teplota je +40°C, což omezuje jeho použití na systémy s chladnou nebo lehce zahřátou vodou.

Jaké typy filtrací jsou kompatibilní s touto jednotkou?
Podporuje 10palcové filtry, včetně variant z PP o jemnosti 90 μm a nerezových o jemnosti 90 μm.

Je při montáži potřeba klíče pro instalaci?
Ano, kód 125.210.50 je nutný k upevnění jednotky během instalace.

Může být tento filtr montován svisle?
Ano, může být instalován buď vodorovně nebo svisle, pokud je směr průtoku v souladu se šipkou na jednotce.
