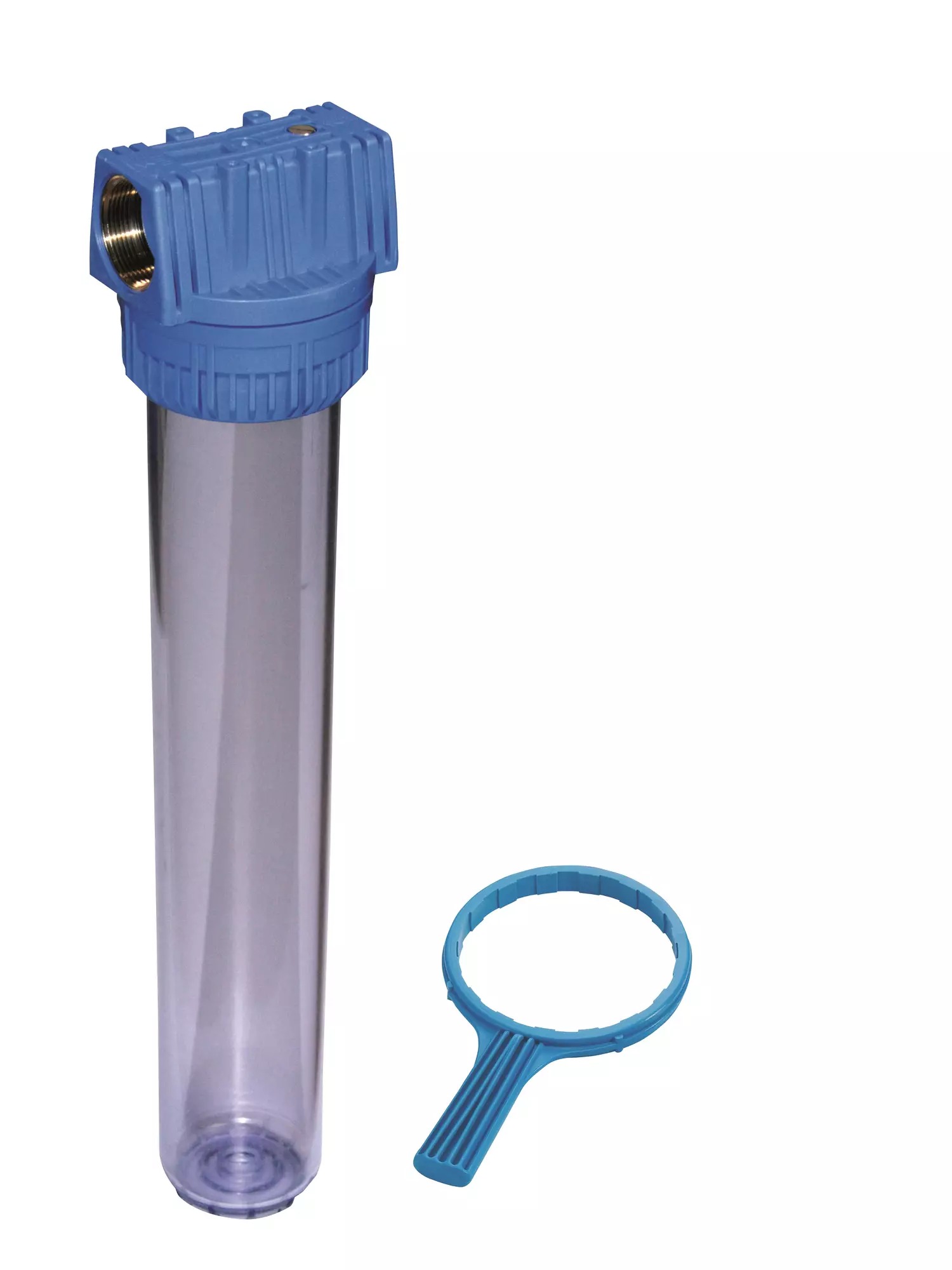

Filtr 20" - 5/4 "F

Detailní popis produktu

Vodní filtry typu 20 palců jsou běžně používány v domácích i komerčních systémech pro úpravu vody, zejména v oblastech s proměnlivou kvalitou vody. Tyto filtry se obvykle instalují před aplikacemi v místě použití, jako jsou jednotky reverzní osmózy nebo systémy úpravy vody pod pracovní pult. V průmyslových prostorách slouží jako předfiltrační fáze větších procesů úpravy vody. Instalatéři často integrují tyto jednotky do systémů vyžadujících vysokou kapacitu filtrace a dlouhou životnost filtracních náplní.

Při montáži těchto filtrů by měli instalatéři zvážit požadavky na průtok dolních komponent a zajistit, že filtracní obal může pojmout vybranou filtracní náplň. Musí také ověřit, že systémový tlak nepřekročí limit tlaku PN 8 filtračního systému. Provozní teplota musí zůstat v rámci stanoveného rozsahu, aby se zabránilo deformaci materiálu nebo poklesu výkonu.

Technické parametry

Materiál	PP hlava filtra s mosaznou hlavou
Provozní teplota	+50 °C
Jmenovitý tlak	PN 8
Průměr	122 mm
Kód	IVAFP3200114
Značka	IVAR

Klasifikace tlaku PN 8 znamená, že filtr je vhodný pro systémy pracující do 8 bar. To z něj dělá vhodný filtr pro nízkonapěťové domácí vodovody a mnoho komerčních aplikací. Maximální provozní teplota +50°C znamená, že filtr je kompatibilní s chladnými i teplými vodními systémy, pokud zůstane teplota v tomto rozsahu. Průměr 122 mm umožňuje kompaktní instalaci, přičemž zároveň udržuje dostatečný vnitřní objem pro efektivní filtraci nečistot.

Instalace a připojení

K instalaci filtra začněte výběrem vhodného místa blízko zdroje vody, přičemž zajistěte, že místo instalace bude přístupné pro budoucí výměnu filtracních náplní. Filtr se připojuje prostřednictvím závitových portů – konkrétně 5/4 palce F pro vstup/výstup – což vyžaduje správné těsnění PTFE páskou nebo ekvivalentem. Před utažením zarovnejte směr průtoku uvedený na obalu, aby se zabránilo obrácenému průtoku. Po instalaci proveďte test na úniky pomalým zatížením systému a zkontrolujte všechna připojení na úniky. Běžné chyby instalace zahrnují nesprávné těsnění závitů, špatné zarovnání šipky průtoku a použití nekompatibilních těsnění nebo těsnění.

Kompatibilita a příslušenství

Filtr je specificky navržen pro přijetí 20palcových filtracních náplní, které jsou k dispozici zvlášť. Aby byl systém dokončen, vyberte náplň vhodnou pro aplikaci – jako jsou sedimentové filtry nebo uhlíkové bloky – a zajistěte, že délka odpovídá vnitřnímu prostoru obalu. Další komponenty, jako jsou uzavírací ventily nebo obchůdky, mohou být potřeba v závislosti na rozložení systému. Související produkty zahrnují filtracní náplně, těsnící kroužky a montážní závěsy.

Technický pozadí pro projektanty

Filtr pracuje na základním principu mechanické filtrace, při kterém jsou zavěšené částice udržovány pórů vložené filtracní náplně. Obal z polypropylenu nabízí chemickou odolnost a rozměrovou stabilitu v širokém rozsahu vodních podmínek. Mosazná hlava poskytuje odolnost proti opotřebení a korozi ve vlhkém prostředí. Při integraci do systému zvažte hydraulické ztráty způsobené filtrem a filtracní náplní, zejména v aplikacích s vysokým průtokem. Životnost výkonu závisí na pravidelné výměně filtracní náplně a dodržování stanovených limitů pro tlak a teplotu.

Služba a provoz

Pravidelná služba zahrnuje výměnu filtracní náplně podle plánu výrobce, který závisí na kvalitě vody a využití. V poskytnutých dokumentech nejsou uvedeny konkrétní intervaly služby. Během inspekce zkontrolujte známky opotřebení na závitech obalu a ujistěte se, že těsnění mezi hlavou a tělem zůstává neporušené. Pokud systém ukazuje snížený průtok nebo zvýšený tlakový rozdíl, pravděpodobně je třeba vyměnit filtracní náplň. Vždy vyberte systém před otevřením obalu, aby se zabránilo zranění a úniku vody.

Nejčastější otázky

Může filtr zvládnout horkou vodu nad +50°C?
Ne, maximální provozní teplota je +50°C. Překročení tohoto limitu může způsobit deformaci obalu nebo selhání vnitřních komponent.

Je filtr kompatibilní s 20palcovými sedimentovými filtracními náplněmi?
Ano, jednotka je navržena tak, aby přijala 20palcové filtracní náplně, pokud se vejdou do vnitřních rozměrů obalu.

Je při instalaci třeba použít samostatný uzavírací ventil?
Doporučuje se nainstalovat uzavírací ventil před filtrem, aby byla výměna filtracní náplně a údržba usnadněna bez nutnosti zastavení celého systému.

Může být tento filtr použit v uzavřeném chlazení?
Ne, filtr je určen pro aplikace s pitnou vodou a není navržen pro uzavřené systémy s nepitnými kapalinami.
