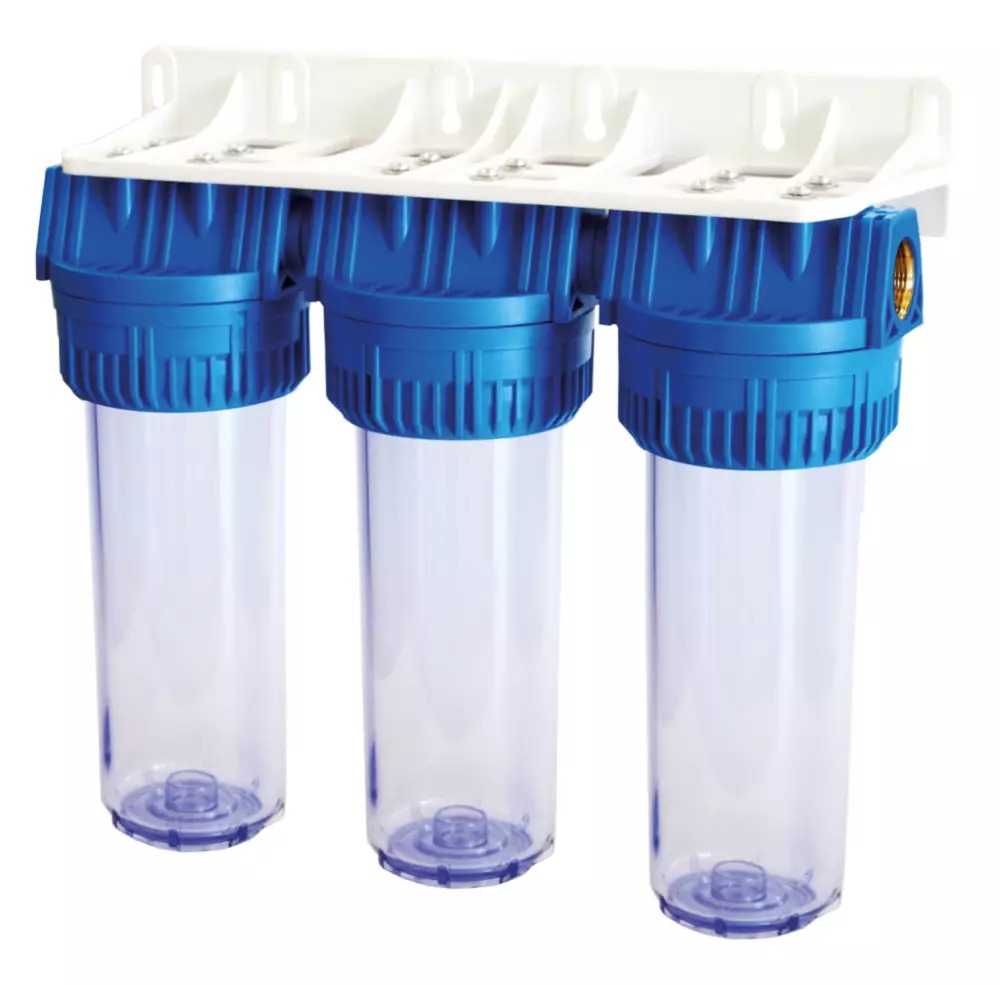

Filter 9 3/4 palce TRIPLEX - 1 palce F; s vložkami - pohyb

Detailní popis produktu

Tento trojstupňový mechanický filtr se běžně používá v systémech pitné vody a dešťové vody v obytných a komerčních budovách. Instaluje se v místech, kde je potřeba jemného filtrování k odstranění zavěšených částic a nečistot. Systém je vhodný pro použití v domácích, průmyslových a zemědělských vodovodech, kde je vysoká účinnost filtrování základní. Montéry obvykle integrují tuto jednotku do hlavního vodovodního potrubí nebo systémů pro shromažďování dešťové vody, aby zajistili čistou vodu pro následné komponenty, jako jsou čerpadla, ventily a nádrže.

Filter je navržen pro systémy pracující v rozmezí teplot 5 až 40°C a s nominálním tlakem PN 6. Je zvláště vhodný pro systémy, kde zdroj vody může obsahovat vysoké množství nečistot, jako je dešťová voda shromážděná z střech nebo povrchové vodní zdroje. Jednotka je vhodná jak pro nové instalace, tak pro modernizace stávajících vodovodních systémů.

Technické parametry

Materiál	PP-SAN vodní teplota 5-40
Nominální tlak	PN 6
Kód	IVAA1131025K
Značka	IVAR

Rozsah provozní teploty 5–40°C zajišťuje kompatibilitu s většinou vnitřních vodních systémů. Nominální tlak PN 6 znamená, že filtr je vhodný pro nízkotlaké a středotlaké aplikace. Tyto parametry jsou zásadní pro určení rozměrů filtru podle hydraulických podmínek systému a zajištění dlouhodobého provozu.

Instalace a připojení

Filtr se připojuje pomocí závitu 1 palec ženský (1" F) a musí být instalován v přímém úseku potrubí, aby se zabránilo omezení průtoku. Ujistěte se, že filtr je správně orientován podle směru průtoku uvedeného na těle. Před instalací zkontrolujte, zda jsou potrubí před a za filtrem čistá a bez nečistot, aby nedošlo k předčasnému znečištění. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečný prostor pro údržbu a nedostatek uzavíracího ventilu pro údržbu. Vždy zkontrolujte tlak a teplotu systému, aby byly v rámci specifikovaného provozního rozsahu.

Kompatibilita a příslušenství

Tento filtr je kompatibilní se standardními systémy pitné vody a dešťové vody. Lze jej použít spolu s dalšími filtracemi a komponenty pro úpravu vody, jako jsou sedimentové filtry, uhlíkové filtry a jednotky pro UV sterilizaci. Pro kompletní integraci systému zajistěte, že potrubí před filtrem je rozměrově schopné přenést průtok 3,7 m³/h. K filtru nejsou přiložena žádná příslušenství, takže všechny potřebné ventily nebo přípojky je třeba objednat zvlášť.

Technický popis pro projektanty

Filtr pracuje pomocí trojstupňového mechanického filtrace. První dva stupně používají filtrátory RLA PP s pórovitostí 250 µm a 80 µm k odstranění větších částic. Poslední stupeň používá filtrátory FR-N 20 µm k zachycení jemnějších nečistot. Tělo filtru je vyrobeno z PP-SAN, což je vysokovýkonný polymer odolný korozi a chemickému poškození. Tento materiál zajišťuje dlouhodobou odolnost a kompatibilitu s normami pro pitnou vodu. Filtr je navržen pro integraci do systémů s nízkým až středním průtokem a je vhodný pro použití jak v gravitačních, tak v tlakových vodních systémech. Trvanlivost a účinnost filtru závisí na kvalitě vstupní vody a četnosti údržby.

Údržba a provoz

Pravidelná kontrola a údržba filtru je zásadní pro udržení jeho výkonu. Filtrátory by měly být vyměňovány podle pokynů výrobce, když se výrazně zvýší tlakový rozdíl přes jednotku. Před údržbou by měl být filtr odpojen uzavíracími ventily, aby bylo možné bezpečně vyměnit filtrátory. V návodu nejsou uvedeny konkrétní intervaly údržby, takže údržba by měla být prováděna podle výkonu systému a kvality vody.

Nejčastější otázky

Může být filtr použit v systému pro shromažďování dešťové vody?
Ano, filtr je vhodný pro jemné filtrování dešťové vody a může být použit v systémech pro shromažďování dešťové vody k odstranění zavěšených částic a nečistot.

Je filtr vhodný pro systémy pitné vody?
Ano, filtr je navržen pro použití v systémech pitné vody a je vyroben z materiálů kompatibilních s normami pro pitnou vodu.

Může být filtr instalován ve svislé poloze?
Ano, filtr lze instalovat vodorovně nebo svisle, pokud je dodržen směr průtoku a systémový tlak a teplota jsou v rámci specifikovaného rozsahu.

Jaký je maximální průtok filtru?
Filtr má maximální průtok 3,7 m³/h, což ho činí vhodným pro nízkotlaké až středotlaké aplikace ve vodovodních systémech.
