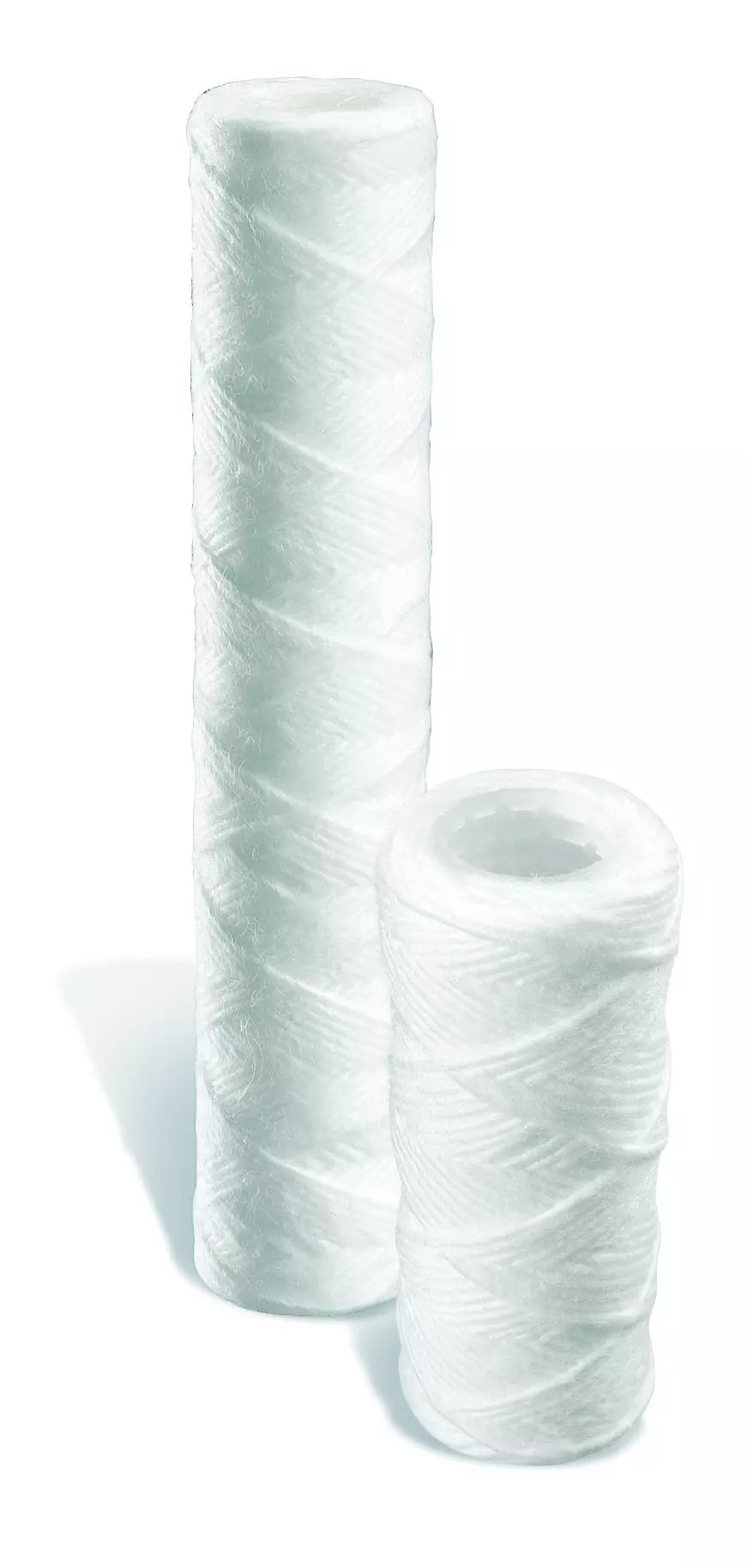

Filtrací vložka - 1 µm; 20 palců

Detailní popis produktu

Filtrací vložky jsou zásadní komponenty ve vodním zpracování a filtracních systémech, zejména v aplikacích topení, instalatérství a zavlažování. Slouží k odstraňování zavěšených částic z vody, aby se ochránilo zařízení v dolní části systému a zajistila se účinnost systému. Tato 1 µm vložka se běžně používá v bytových, komerčních a průmyslových prostorách, kde je kritická kvalita vody. Montéři a technici tyto filtry obvykle integrují do systémů jako jsou tepelná čerpadla, kotle a čerpací stanice, aby zabránili zácpě a prodloužili životnost zařízení.

V instalacích zahrnujících výměníky tepla, kondenzátory nebo zavlažovací systémy je vložka umístěna do kompatibilního filtracího nátrubku. Hydraulický návrh systému musí zahrnovat průtoky a tlakové ztráty, aby se zajistilo, že filtr pracuje v rámci jeho specifikovaného nominálního tlaku PN 8 a teplotních mezí +50 °C. Vložka není určena pro využití v prostředích s vysokou teplotou nebo kde je kompatibilita s polypropylénem problematická.

Technické parametry

Materiál	100 % PP
Prováděcí teplota	+50 °C
Nominální tlak	PN 8
Kód	IVAFA200001
Značka	IVAR

Nominální tlak PN 8 znamená, že vložka je vhodná pro systémy pracující do 8 bar. Maximální prováděcí teplota +50 °C je důležitá pro zajištění integrity polypropylénového materiálu a strukturní stability filtru. Tyto parametry jsou kritické pro správné rozměrování a výběr, zejména při přizpůsobení vložky hydraulickým a tepelným podmínkám systému.

Montáž a připojení

Filtrací vložka se instaluje do kompatibilního 3/4 palce nebo 1 palec filtracího nátrubku. Vnitřní a vnější průměr výstřižku jsou 28 mm a 61 mm, což musí odpovídající rozměrům nátrubku, aby byl zajištěn pevný fit. Během montáže by měl technik ověřit, že nátrubek je čistý a bez nečistot před vložením vložky. Běžné chyby při montáži zahrnují nesprávnou orientaci, což může vést k okružnímu průtoku, a nedostatečné utěsnění nátrubku, což může vést k únikům nebo snížení účinnosti filtrace. Vždy zajistěte, že nátrubek je plně utažen po montáži a zkontrolujte případné známky úniku během počátečního provozu.

Kompatibilita a příslušenství

Tato filtrací vložka je navržena pro použití s filtracími nátrubky o nominální velikosti 3/4 palce a 1 palec. Je kompatibilní se standardními nátrubky FP3 a BIG. Při výměně vložky je důležité zajistit, že nátrubek je v dobrém stavu a že všechny těsnění a kroužky jsou v pořádku. K montáži není potřeba žádné další příslušenství, ale doporučuje se zkontrolovat nátrubek na opotřebení nebo poškození před vložením nové vložky.

Technický pozadí pro projektanty

Filtr pracuje na principu mechanické filtrace, kde voda prochází přes matrici vinutých polypropylénových vláken. Hodnocení 1 µm označuje nominální velikost částic, které filtr zachytí, tedy zachytí částice větší než 1 mikrometr. Výhradní konstrukce z 100 % polypropylénu zajišťuje chemickou odolnost a rozměrovou stabilitu za specifikovaných provozních podmínek. Filtr se obvykle instaluje do sací nebo výtlakové trubky čerpadla nebo do přívodní trubky výměníku tepla. Doba životnosti vložky závisí na koncentraci zavěšených částic ve vodě a na frekvenci údržby. V systémech s vysokou zátěží částic může být nutná častější výměna, aby byla zajištěna účinnost filtrace.

Služba a provoz

Filtrací vložka je jednorázový komponent a měla by být vyměněna, když tlakový rozdíl přes filtr překročí přijatelné limity nebo když je zhoršena účinnost filtrace. V popisu nejsou specifikovány žádné intervaly údržby, takže výměna by měla být založena na monitorování výkonu systému. Během provozu je důležité pravidelně kontrolovat nátrubek na úniky a zajistit, že vložka je správně umístěna. Pokud systém zažívá snížený průtok nebo zvýšený tlakový rozdíl, vložka by měla být prohlédnuta a v případě potřeby vyměněna.

Nejčastější otázky

Může být tato filtrací vložka použita ve systému s teplotou vyšší než 50 °C?
Ne, maximální prováděcí teplota je +50 °C, jak je uvedeno v technických datech. Překročení této teploty může způsobit deformaci nebo selhání polypropylénového materiálu.

Je tento filtr kompatibilní s 3/4 palce a 1 palec filtracími nátrubky?
Ano, vložka je navržena tak, aby se vešla jak do 3/4 palce, tak do 1 palec filtracích nátrubků. Vnitřní a vnější rozměry výstřižku jsou 28 mm a 61 mm, aby byl zajištěn správný fit.

Může být tento filtr použit v podmínkách obráceného průtoku?
Ne, filtr je navržen pro jednosměrný průtok. Obrácený průtok může způsobit okružní průtok nebo poškození filtracího materiálu.

Jaký je materiál filtracího materiálu a jádra?
Filtrací materiál je vinutá polypropylénová vlákna a jádro je také vyrobeno z 100 % polypropylénu. To zajišťuje chemickou odolnost a strukturní integritu za specifikovaných provozních podmínek.
