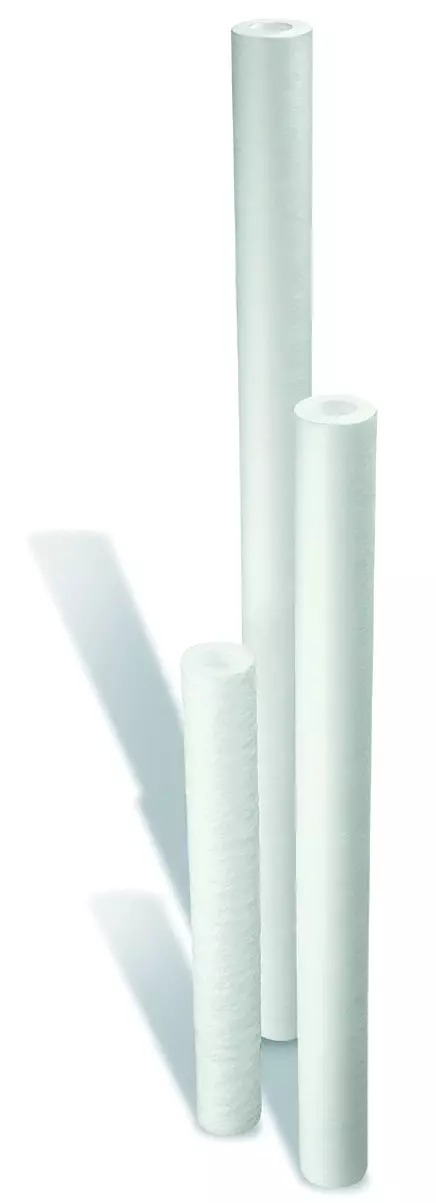

Filtračná vložka - 20 µm; 9 3/4" - akcia

Detailní popis produktu

Filtrové cartridge jsou důležité komponenty v topných, potrubních a zavlažovacích systémech, kde kvalita vody a integrita systému jsou kritické. Tento filtr 20 µm se běžně používá v centrálních topných systémech, komerčních vodních okruzech a čerpacích systémech k odstranění zavěšených částic a ochraně dolních komponent. Instalatéři a servisní technici často využívají tyto filtry v systémech, kde je vyžadována jemná filtrace, aby zabránili zablokování ventilů, tepelných výměníků a přesných zařízení. Cartridge je navržen pro jednorázové použití a musí být nahrazen, jakmile je zablokován nebo po určitém provozním období.

Korektní výběr a instalace filtru jsou klíčové pro výkon systému. Velikost 9 3/4 palce zajistí kompatibilitu se standardními filtracemi, zatímco hodnota 20 µm zajišťuje efektivní odstranění částic bez nadměrného poklesu tlaku. Provozní parametry je třeba ověřit, aby bylo zajištěno, že cartridge je vhodný pro danou aplikaci a provozní podmínky systému.

Technické parametry

Materiál	100 % PP, horkovzdušně sítě PP (MELT BLOW)
Provozní teplota	+50 °C
Jmenovitý tlak	PN 8
Kód	IVAFRN934020
Značka	IVAR

Hranice provozní teploty +50 °C znamená, že cartridge je vhodný pro systémy s nízkou teplotou a teplou vodou, ale ne pro vysokoteplotní parní nebo průmyslové procesy. Jmenovitý tlak PN 8 znamená, že je vhodný pro systémy pracující do 8 bar. Tyto parametry jsou zásadní pro správné rozměření a výběr, aby bylo zajištěno, že cartridge snese provozní podmínky systému bez poruchy.

Montáž a připojení

Filtr se vloží do kompatibilního pouzdra s vnitřním/vnějším průměrem 3/4 palce nebo 1 palec (28/63 mm). Postup montáže zahrnuje uzavření systému, vyprázdnění, odebrání starého cartridge a vložení nového. Pouzdro musí být správně utěsněno, aby se zabránilo okruhu proudění. Běžnou chybou je nekontrola pouzdra na poškození nebo nečistoty před montáží, což může vést ke ztrátě funkčnosti cartridge. Cartridge musí být správně orientován s ohledem na směr průtoku, který je uveden buď na pouzdře, nebo na samotném cartridge.

Kompatibilita a příslušenství

Tento filtr je kompatibilní s pouzdry IVAR FP3 a BIG pro připojení 3/4 palce nebo 1 palec. Při výměně cartridge je nutné zajistit, že pouzdro je čisté a nepoškozené. K montáži není vyžadováno žádné další příslušenství, ale může být potřeba kleště k utažení pouzdra. Související produkty zahrnují pouzdra a těsnící kroužky, které je třeba objednat zvlášť v případě potřeby výměny.

Technický pozadí pro projektanty

Filtr funguje tak, že zachytává částice na povrchu i uvnitř média z polypropylenu. Stavba z 100 % polypropylenu zajišťuje chemickou odolnost a kompatibilitu s širokou škálou kapalin, včetně vody a mírných chemikálií. Proces MELT BLOW vytváří hustou, homogenní strukturu, která poskytuje konzistentní účinnost filtrace. Cartridge je integrován jako jednorázová komponenta, kde pouzdro poskytuje mechanickou podporu a utěsnění. Trvanlivost závisí na znečistění kapaliny a průtoku, přičemž vyšší znečistění zkracuje interval mezi výměnami.

Servis a provoz

Cartridge je jednorázová komponenta a musí být nahrazena, jakmile je zablokována nebo po určitém provozním období, v závislosti na podmínkách systému. V technických datech nejsou uvedeny žádné termíny pro servis, proto výměna musí být založena na vizuální inspekci nebo měření poklesu tlaku. Během provozu by měl být systém sledován na příznaky sníženého průtoku nebo zvýšeného poklesu tlaku, které mohou naznačovat potřebu výměny. Pouzdro by mělo být kontrolováno na opotřebení nebo poškození při každé výměně, aby byla zajištěna dálková integrita systému.

Nejčastější otázky

Lze tento filtr použít v pouzdru 1 palec?
Ano, cartridge je kompatibilní s pouzdry 3/4 palce i 1 palec, pokud vnitřní/vnější průměr odpovídá 28/63 mm.

Je tento filtr vhodný pro systémy teplé vody?
Ano, cartridge má maximální provozní teplotu +50 °C, což ho činí vhodným pro systémy s nízkou teplotou teplé vody.

Je možné filtrovat a znovu použít filtr?
Ne, tento filtr je určen pouze pro jednorázové použití. Jakmile je zablokován, musí být nahrazen novým cartridge, aby byla zajištěna účinnost filtrace.

Jaký je maximální jmenovitý tlak filtru?
Filtr má jmenovitý tlak PN 8, což znamená, že může pracovat bez poruchy až do 8 bar.
