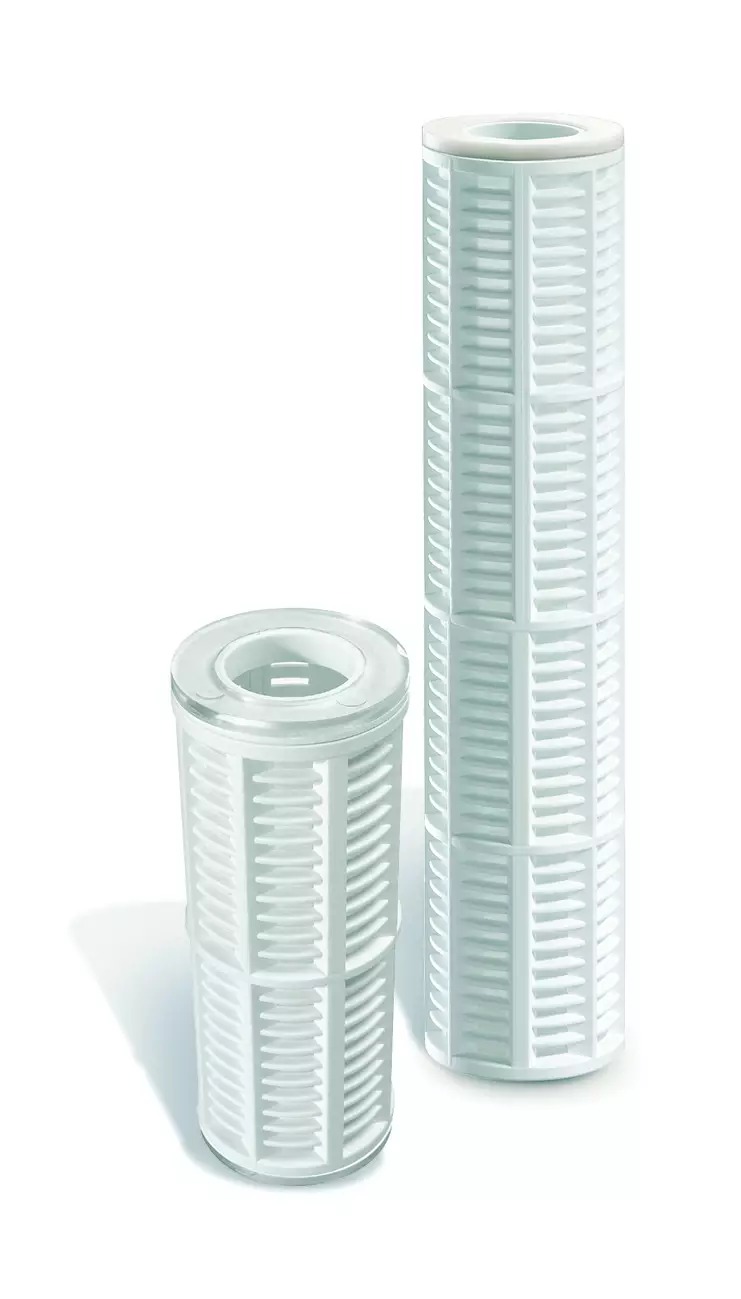

Filtrující náplň - pro rozměry filtrů 3/4 palce a 1 palec - 80 µm; 9 3/4 palce

Detailní popis produktu

Filtrující náplně jsou zásadní komponenty ve filtracích systémech vody používaných v topení, instalatérské a zavlažovací technice. Tato verze se běžně používá v bytových i komerčních budovách, kde kvalita vody je klíčová pro efektivní provoz topných systémů, kotlů a čerpadel. Instalatéři a servisní technici často tyto náplně vyměňují během pravidelné údržby, aby zajistili konstantní průtok a zabránili ucpání zařízení dále v systému. Náplň je navržena tak, aby odstraňovala zavěšené částice z vodního přívodu, čímž snižuje opotřebení ventilů, výměníků tepla a dalších komponent.

Správný výběr a montáž filtrující náplně zajišťuje optimální výkon a trvanlivost systému. Náplň musí být kompatibilní s filtrujícím pouzdrem a musí být rozměrově schopna zvládnout průtok a tlak systému. Tato verze je vhodná pro systémy s nominálním tlakem až 8 bar a pracovními teplotami až 50 °C. Běžně se používá v systémech, kde tvrdost vody nebo hladina usazenin vyžaduje pravidelnou filtraci, aby se zabránilo ucpání a zkrátily se intervaly údržby.

Technické parametry

Materiál	Rám se svařenou síti z PA (nylon)
Pracovní teplota	+50 °C
Nominální tlak	PN 8
Kód	IVARLA93408028A
Značka	IVAR

Mezní pracovní teplota +50 °C je důležitá pro instalace, kde může být voda zahřátá, například v okruhu oběhových systémů nebo v aplikacích tepelných čerpadel. Nominální tlaková hodnota PN 8 zajišťuje kompatibilitu se standardními domácími i lehkými komerčními systémy. Kombinace materiálů – kovový rám a síť z nylonu – poskytuje odolnost a odolnost proti opotřebení, což je vhodné pro vodu obsahující jemné částice.

Instalace a připojení

Filtrující náplň se instaluje do kompatibilních pouzder IVAR, jako jsou série FP3 a BIG. Je důležité ověřit vnitřní i vnější rozměry pouzdra, aby byl zajištěn pevný sed, bez průniku vody mimo filtr. Vnitřní průměr výstřihu je 27 mm pro rozměry filtrů 3/4 palce a 1 palec, a 38 mm pro rozměry filtrů 5/4 palce a 6/4 palce. Během instalace by měl technik prověřit pouzdro na poškození a zajistit, že náplň je správně vsunuta, aby se zabránilo průtoku mimo filtr. Běžné chyby při instalaci zahrnují použití nesprávné velikosti náplně nebo nedbalé vyčištění pouzdra před vložením nové náplně, což může snížit účinnost filtrace a vést k dřívějšímu ucpání.

Kompatibilita a příslušenství

Tato filtrující náplň je specificky navržena pro použití s pouzdry IVAR FP3.934 a FP3.200. Je kompatibilní s rozměry filtrů 3/4 palce, 1 palec, 5/4 palce a 6/4 palce. Při výměně náplně je důležité prověřit i pouzdro na opotřebení nebo poškození a případně celý systém vyčistit. Pro standardní instalaci nejsou potřeba žádná další příslušenství, ale k odmontáži pouzdra může být potřeba páka.

Technický pozadí pro projektanty

Filtr pracuje tak, že voda prochází jemnou nylonovou sítí svařenou na kovový rám. Síť zachytává částice větší než 80 mikronů, zabrání jejich proniknutí do systému za filtrem. Nylon je zvolen pro svou odolnost proti opotřebení a schopnost udržovat efektivitu filtrace v průběhu času. Kovový rám poskytuje konstrukční tuhost a zajišťuje, že náplň si udrží tvar i při zvýšeném tlaku. Design umožňuje snadné vyčištění a výměnu, což je vhodné pro systémy, kde je pravidelná údržba nezbytná. Výkon filtru je ovlivněn průtokem, zátěží částic a teplotou vody, což je třeba vzít v potaz při výběru vhodné náplně pro danou aplikaci.

Údržba a provoz

Filtrující náplň by měla být pravidelně kontrolována, vyčištěna nebo vyměněna jako součást pravidelné údržby systému. Nylonovou síť lze vyplachovat vodou, aby se odstranily nahromaděné nečistoty, ale pokud se síť poškodí nebo zcela ucpá, náplň je třeba vyměnit. V technických datech nejsou uvedeny konkrétní intervaly údržby, proto je třeba provádět údržbu podle výkonu systému a kvality vody. Během provozu by technik měl sledovat tlakovou diferenci přes filtr, aby detekoval příznaky ucpání a zajistil efektivní provoz systému.

Nejčastější otázky

Může být tato filtrující náplň použita s rozměry filtrů většími než 1 palec?
Ano, náplň je kompatibilní i s rozměry filtrů 5/4 palce a 6/4 palce, pokud rozměry pouzdra odpovídají vnitřnímu i vnějšímu průměru výstřihu.

Je možné znovu použít nylonovou síť po vyčištění?
Ano, síť lze vyplachovat vodou a odstranit nečistoty. Pokud se síť poškodí nebo zcela ucpá, náplň je třeba vyměnit.

Může být tato náplň použita v systémech s vyšší pracovní teplotou?
Ne, maximální pracovní teplota je stanovena na +50 °C. Použití v systémech s vyšší teplotou může zkrátit životnost nylonové sítě.

Je tato náplň vhodná pro použití v systémech IVAR BIG?
Ano, náplň je kompatibilní s systémy IVAR FP3.200, které jsou součástí série BIG.
