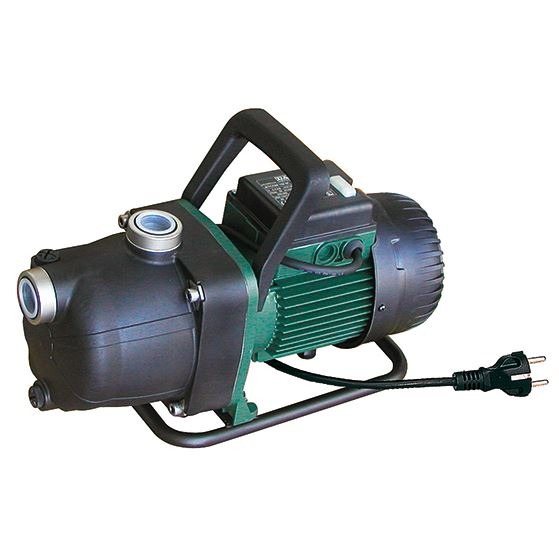

GARDEN-COM 82 M Zavlažovací čerpadlo

Detailní popis produktu

IVAR GARDEN-COM 82 M se běžně používá v zavlažovacích systémech, přečerpávacích aplikacích a malých čerpacích instalacích. Je vhodné pro bytové, zemědělské a lehce komerční prostředí, kde je potřeba kompaktní a spolehlivé čerpadlo pro přečerpávání čisté vody. Čerpadlo lze instalovat v pevné nebo přenosné konfiguraci a obvykle se používá v horizontální poloze, aby byla zajištěna stabilní provoz. Instalatéři by měli při plánování rozložení systému a rozměrů potrubí zvážit maximální nasávací hloubku čerpadla 8 m a jeho schopnost zvládnout průtok až 5,4 m³/h.

Tento model je ideální pro aplikace, kde je vyžadována vysoká výška čerpání, například pro zvedání vody na vyšší úrovně nebo pro zásobování vodou do vyšších nádrží. Čerpadlo je navrženo pro nepřetržitý provoz v prostředí s okolní teplotou až +40 °C a je vhodné pro použití s neagresivními, neviskózními kapalinami. Není určeno pro použití s abrazivními nebo krystalizačními látkami a teplota kapaliny musí zůstat v uvedeném rozmezí 0 °C až +35 °C, aby byl zajištěn bezpečný a efektivní provoz.

Technické parametry

Kód	102682010
Značka	IVAR

Čerpadlo pracuje v rozsahu průtoku 0,4 až 5,4 m³/h a může generovat výšku čerpání až 54 m. Tyto parametry jsou zásadní pro určení rozměrů čerpadla tak, aby odpovídalo hydraulickým požadavkům systému. Maximální pracovní tlak 8 bar (800 kPa) a maximální nasávací hloubka 8 m jsou rovněž klíčové pro určení vhodnosti čerpadla pro danou instalaci. Motor je chráněn IP44 a terminálová krabice má klasifikaci IP55, což z něj činí vhodný pro venkovní a poloprotkovaná prostředí.

Instalace a připojení

Instalace GARDEN-COM 82 M by měla být provedena v horizontální poloze, aby byla zajištěna správná srovnání a zabráněno mechanickému namáhání. Čerpadlo vyžaduje napájení 220–240 V, 50 Hz a musí být připojeno k správně uzemněné elektrické síti. Nasávací a výtlačné připojení musí být rozměrováno podle požadovaného průtoku systému a maximální kapacity čerpadla. Běžné chyby při instalaci zahrnují nesprávné srovnání těla čerpadla, nedostatečné upevnění montážní základny a opomenutí instalace nezpětného ventilu na výtlačné straně, aby se zabránilo návratu vody.

Před uvedením do provozu by měli instalatéři ověřit, že čerpadlo je bez vzduchových bublin a že všechna připojení jsou bez netěsností. Čerpadlo musí být před spuštěním naplněno vodou a nasávací trubka by měla být co nejkratší a co nejpřímější, aby se minimalizovaly ztráty třením. Je také důležité zajistit, aby čerpadlo bylo instalováno v místě, kde bude snadno přístupné pro údržbu a prohlídku.

Kompatibilita a příslušenství

GARDEN-COM 82 M je kompatibilní se standardními zavlažovacími systémy a lze jej integrovat s tlakovými nádržemi, ovládacími panely a průtokoměry podle potřeby. Pro instalace vyžadující další ovládání lze přidat tlakový spínač nebo časovač pro automatizaci provozu čerpadla. Příslušenství, jako jsou filtry, síty a nezpětné ventily, by mělo být zváženo, aby bylo čerpadlo chráněno před nečistotami a zajištěna stabilní provoz. Pro tento model nejsou uvedeny žádné související produkty.

Technický pozadí pro projektanty

GARDEN-COM 82 M je vícestupňové odstředivé čerpadlo navržené pro aplikace s vysokou výškou čerpání. Má motor s izolační třídou F a ochranou IP44, což z něj činí vhodný pro venkovní použití. Tělo čerpadla je vyrobeno z technopolymeru, který odolává korozi a zajišťuje dlouhodobou odolnost při kontaktu s vodou. Princip provozu spočívá v postupném urychlení vody přes více stupňů lopatkových kol, což zvyšuje tlak postupně. Výkon čerpadla je ovlivněn viskozitou a teplotou kapaliny, stavem lopatkového kola a integritou těsnících komponent.

Projektanti by měli zvážit maximální nasávací hloubku čerpadla a potřebu stabilní montážní základny, aby se zabránilo vibracím a nesrovnání. Integrace čerpadla do systému by měla zahrnovat požadovaný průtok a výšku čerpání, stejně jako potřebu dalších komponent, jako jsou regulátory tlaku a ventily pro řízení průtoku. Účinnost čerpadla je maximalizována při provozu v jeho specifikovaném rozmezí průtoku a tlaku, a odchylky od těchto parametrů mohou vést ke snížení výkonu a zvýšenému opotřebení.

Údržba a provoz

Doporučuje se pravidelná kontrola elektrických připojení, těsnění a lopatkového kola čerpadla, aby byl zajištěn pokračující výkon. Čerpadlo by mělo být kontrolováno na známky opotřebení, netěsností nebo neobvyklého hluku během provozu. V návodu není uvedeno žádné konkrétní intervaly údržby, ale doporučuje se provádět pravidelnou údržbu podle pokynů výrobce. Terminálová krabice by měla být čistá a suchá, aby se zabránilo elektrickým poruchám, a čerpadlo by mělo být odpojeno od elektrické sítě před jakoukoliv údržbou.

Nejčastější otázky

Může být GARDEN-COM 82 M použit s tlakovou nádrží?
Ano, čerpadlo lze připojit k tlakové nádrži, aby byl zajištěn stabilní zásobování vodou a snížena frekvence cyklů čerpadla. Měl by být nainstalován tlakový spínač, který bude řídit provoz čerpadla podle tlakových hladin v nádrži.

Je čerpadlo vhodné pro použití s chlorovanou vodou?
Ano, čerpadlo je navrženo pro použití s neagresivními, chemicky neutrálními kapalinami podobnými vodě. Chlorovaná voda je přijatelná, pokud neobsahuje abrazivní nebo krystalizační látky.

Může být čerpadlo instalováno ve svislé poloze?
Ne, čerpadlo je určeno pouze pro horizontální instalaci. Vertikální instalace může způsobit mechanické namáhání a snížit účinnost a životnost čerpadla.

Jaká je maximální teplota kapaliny, kterou lze čerpat?
Čerpadlo je vhodné pro kapaliny s teplotou v rozmezí 0 °C až +35 °C. Překročení tohoto rozmezí může poškodit vnitřní komponenty čerpadla a ovlivnit jeho výkon.
