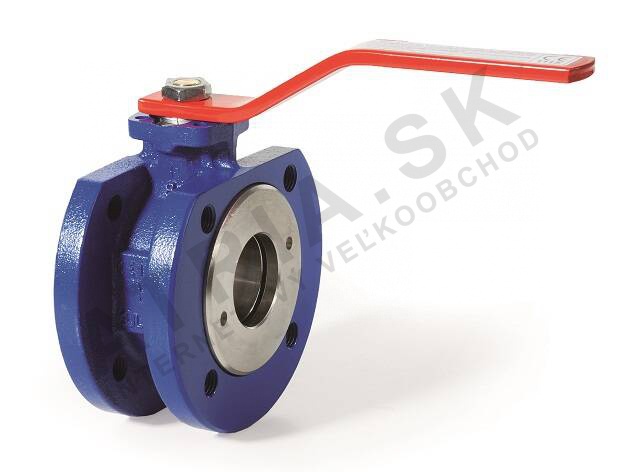

Kulový kohout s přírubou - řada B1 - DN 40; L=65mm
Kód: B100040Související produkty
Detailní popis produktu
Kulové kohouty s přírubou jsou základními komponentami v průmyslových a komerčních potrubních a HVAC systémech. Často se používají v topení, větrání a klimatizaci, stejně jako ve vodovodních a stlačeného vzduchu aplikacích. Tyto kohouty poskytují spolehlivé uzavření a často se instalují v systémech, kde je důležitá údržba a přístupnost. Tato verze je vhodná pro systémy pracující v rozmezí teplot od -10°C do +100°C a je navržena pro použití v prostředích, kde je požadována odolnost a odolnost proti korozi.
Při výběru kulového kohoutu s přírubou pro instalaci je důležité zvážit pracovní tlak systému, typ média a rozsah teplot. Tento kohout je určen pro použití s vodou, topnými systémy a stlačeným vzduchem, ale není vhodný pro páru nebo regulaci průtoku. Kohout je vyroben tak, aby splňoval požadavky EN 1092-1 pro přírubové spojení a je kompatibilní s aktuátory ISO 5211 pro automatizované ovládání.
Technické parametry
| Materiál: tělo | Černá litina GJL250 |
|---|---|
| Jmenovitý průměr | DN 40 |
| Jmenovitý tlak | PN 16 |
| Hmotnost | 5,039 kg |
| Kód | B100040 |
| Značka | IVAR |
Instalace a připojení
Instalace tohoto kulového kohoutu s přírubou zahrnuje zarovnání přírubových ploch s odpovídajícími potrubními přírubami a jejich upevnění šrouby. Kohout je vybaven přírubami PN 16 podle EN 1092-1, které musí být přizpůsobeny kompatibilním přírubám na potrubním systému. Doporučený maximální moment při utahování šroubů by měl být dodržován, aby nedošlo k přetížení a potenciálnímu poškození těsnících ploch. Je důležité zajistit, aby byl kohout nainstalován v poloze, která umožňuje snadný přístup a údržbu. Běžné chyby při instalaci zahrnují nesprávné zarovnání přírub, použití nesprávných těsnění a nedodržení momentových specifikací výrobce.
Kompatibilita a příslušenství
Tento kulový kohout s přírubou je kompatibilní se standardními HVAC a potrubními systémy, které používají potrubí DN 40 a přírubové spojení PN 16. Může být použit spolu s aktuátory, které splňují normu ISO 5211 pro automatizované ovládání. Při instalaci je důležité zajistit, že potrubní systém a příslušenství jsou také označena pro stejné tlakové a teplotní podmínky. Pro základní provoz nejsou potřeba žádná další příslušenství, ale aktuátory nebo řídicí systémy mohou být přidány pro dálkové ovládání.
Technický pozadí pro projektanty
Kohout funguje tak, že otáčí kouli s otvorem, která vystavuje nebo blokuje průchod média. Koule je vyrobena z chromované mosazi (CuZn40Pb2) a je těsněna proti tělu kohoutu PTFE, což poskytuje nízký třecí odpor a dobré těsnící vlastnosti. Tělo je vyrobeno z černé litiny (GJL250), která poskytuje dobré mechanické pevnosti a odolnost proti tepelnému roztažení. Kohout je navržen pro plný průtok a je vhodný pro systémy, kde je požadováno těsné uzavření. Princip fungování zajišťuje minimální tlakovou ztrátu a vysokou účinnost průtoku, což ho činí ideálním pro aplikace, kde není požadována regulace průtoku, ale spolehlivé izolování je nutné.
Údržba a provoz
Doporučuje se pravidelné prohlídky kohoutu, aby byla zajištěna jeho pokračující výkonnost. Klíčové kontrolovací body zahrnují ověření integrity přírubových spojení, kontrolu na známky úniku kolem těsnících ploch a zajištění, že kohout funguje hladce bez odporu. V technických datech nejsou uvedeny konkrétní intervaly údržby, ale údržba by měla být prováděna jako součást pravidelných systémových kontrolování. Kohout je navržen pro dlouhodobé použití s minimální údržbou, pokud je správně nainstalován a používán v rámci jeho specifikovaných provozních podmínek.
Nejčastější otázky
Může být tento kohout použit ve vodovodních systémech?
Ano, kohout je certifikován pro použití s pitnou vodou a splňuje příslušné normy pro aplikace s pitnou vodou.
Je tento kohout vhodný pro páru?
Ne, kohout není doporučen pro páru a měl by být použit pouze s vodou, topnými systémy nebo stlačeným vzduchem.
Může být tento kohout ovládán aktuátorem?
Ano, kohout je kompatibilní s aktuátory, které splňují normu ISO 5211 pro automatizované ovládání a dálkové ovládání.
Jaká je maximální provozní teplota tohoto kohoutu?
Kohout je vhodný pro systémy s provozními teplotami v rozmezí od -10°C do +100°C.
Doplňkové parametry
| Kategorie: | BRA.B1.000 - GV série B1 |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 5.039 kg |
| Druh výrobku: | kulový ventil / uzávěr |
| Jmenovitá světlost (DN): | DN 40 |
| Typ připojení: | příruba |
| Jmenovitá světlost: | DN 40 |
| Jmenovitý tlak: | PN 16 |
| Materiál: | tělo |
| Posledná aktuálizacia ceny: | 25.11.2024 21:09:02 |
