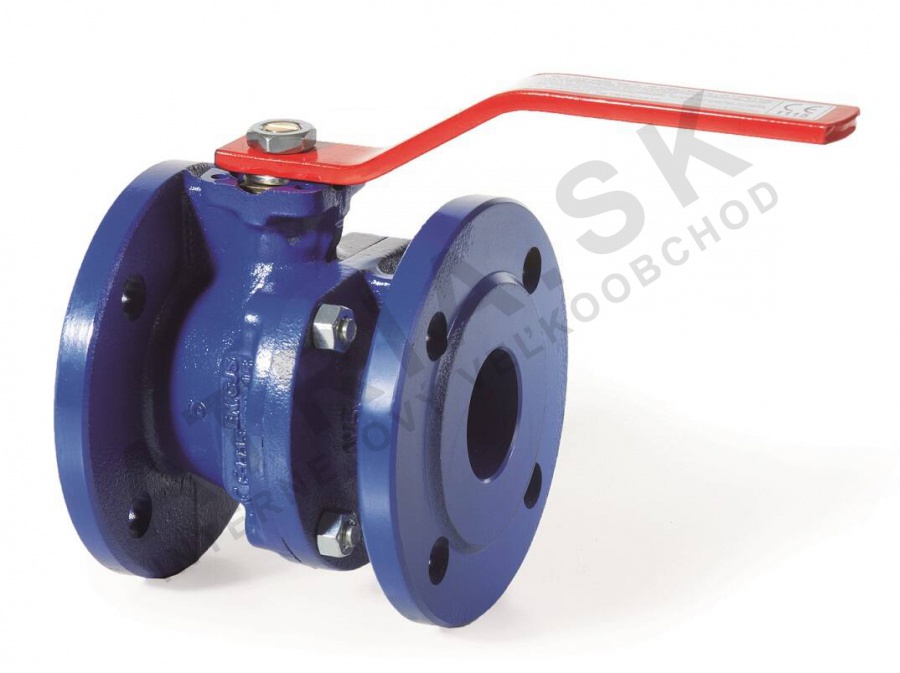

Kulový kohout s lemováním - řada B2.1 pro ropy - DN 32; L=130mm

Detailní popis produktu

Tento kulový kohout s lemováním je vhodný pro použití v průmyslových a komerčních systémech s olejovými médiemi, jako jsou palivové ropy, maziva a hydraulické kapaliny. Často se vyskytuje v topných a chladicích zařízeních, čerpacích stanicích a procesních linkách, kde jsou požadovány spolehlivé uzavírání a řízení průtoku. Klapka pracuje v teplotním rozsahu -10°C až +150°C a podporuje standardní potrubní konfigurace s lemovanými spoji podle EN 1092-1. Montéry se s touto klapkou setkávají při integraci komponent do systémů HVAC, zařízení na skladování paliva a průmyslových strojů.

Jako součást větší sítě klapek a příslušenství zajišťuje tato verze konzistentní řízení průtoku a těsné uzavírání při provozních tlacích až 16 bar. Její odolný návrh umožňuje plný průtok a integraci s pohonem přes rozhraní ISO 5211. To z ní dělá vhodný prvek pro automatizované procesy, kde je nutná vzdálená obsluha.

Technické parametry

Materiál	Tělo - Litina GJS 400-15
Jmenovitý průměr	DN 32
Jmenovitý tlak	PN 16
Hmotnost	5,727 kg
Kód	B2100032FKM
Značka	IVAR

Jmenovitý průměr DN 32 definuje vnitřní průtočnou plochu a určuje kompatibilitu s sousedním potrubím. Jmenovitá třída tlaku PN 16 udává maximální povolený pracovní tlak při referenční teplotě a je základem pro bezpečnost systému a trvanlivost komponent. Tyto parametry pomáhají správně vybrat klapku vzhledem k průměru potrubí a požadovanému provoznímu tlaku.

Montáž a připojení

Aby byla zajištěna bezpečná a netěsná montáž, zarovnejte lemovací plochy a aplikujte rovnoměrný moment při šroubení. Zkontrolujte, že lemovací plochy odpovídají specifikacím EN 1092-1, a ověřte, že těsnění jsou správně umístěna mezi lemovacími plochami. Klapku nasaďte na místo, které umožňuje inspekci a údržbu. Běžné chyby zahrnují nesprávné zarovnání lemovacích ploch, přetížení šroubů a použití nekompatibilních materiálů těsnění. Vždy ověřte orientaci klapky, aby se zamezilo nesprávnému usazení koule proti vstupnímu/výstupnímu otvoru.

Kompatibilita a příslušenství

Tato klapka je kompatibilní se standardními lemovanými potrubními systémy s lemovanými spoji a příslušenstvím z litiny. Může být kombinována s elektromechanickými nebo pneumatickými pohony v souladu s normou ISO 5211 pro automatizované řízení. Další příslušenství, jako jsou indikátory polohy, koncové spínače a montážní konzoly, mohou být potřeba v závislosti na aplikaci. Podrobnosti o doporučených kombinacích najdete v dokumentaci výrobce.

Technický pozadí pro projektanty

Klapka funguje prostřednictvím rotující koule s centrálním průtokovým otvorem, který vytváří nebo blokuje průtok. Koule je vyrobena z mosazi CuZn40Pb2, což poskytuje odolnost proti opotřebení a střední korozi. Tělo je odlito z litiny GJS 400-15, což zaručuje vysokou mechanickou pevnost a odolnost proti nárazům. Těsnění z FKM (FKM) zajišťují chemickou odolnost vůči olejovým médiím a udržují těsné uzavírání v celém provozním teplotním rozsahu. Integrace do systému vyžaduje důsledné sledování tepelné roztažnosti a výpočtů tlakové ztráty, aby se zabránilo předčasnému selhání nebo problémům s výkonem.

Servis a provoz

Pravidelné kontroly by měly zahrnovat vizuální inspekce na známky úniku, koroze nebo mechanického poškození. Ujistěte se, že pohon (pokud je nainstalován) se volně pohybuje a klapka otevírá a zavírá bez odporu. I když nejsou uvedeny konkrétní intervaly servisu, doporučuje se pravidelná údržba v agresivních prostředích nebo po dlouhém období nečinnosti. V některých případech může být nutná údržba pohybujících se částí v závislosti na provozních podmínkách.

Nejčastější dotazy

Lze tuto klapku použít s párou?
Ne, návrh neumožňuje použití s párou kvůli potenciální degradaci těsnění z FKM a nedostatečné tepelné odolnosti.

Je tato klapka vhodná pro regulaci průtoku?
Ne, klapka je určena pro zapínání/vypínání a nemůže efektivně regulovat průtok kvůli své konstrukci s plným průtokem.

Lze klapku ovládat ručně pákou?
Ano, ruční ovládání je možné pákou nebo kleštěmi, pokud není nainstalován pohon. Dodržujte pokyny výrobce ohledně momentu síly.

Je tato klapka certifikována pro použití s pitnou vodou?
Ano, je certifikována pro použití s pitnou vodou podle certifikace ATEST a splňuje příslušné zdravotní normy.
