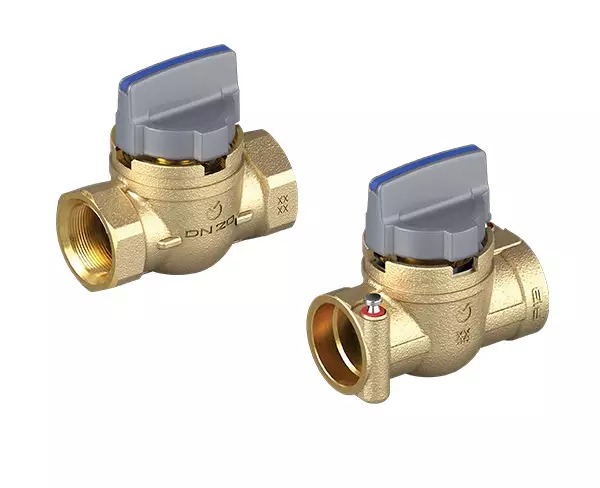

Kulový kohout s dálkovým ovládáním - DN 20; FASTEC Quick

Detailní popis produktu

Kulové kohouty s dálkovým ovládáním jsou základními komponentami moderních topných a sanitárních systémů, zejména v aplikacích, kde je manuální přístup omezen nebo kde je potřeba automatické ovládání. Tento kohout se často používá v bytových i komerčních budovách pro regulaci průtoku vody v topných okruzích, soustavách teplé vody a zavlažování. Instalatéři často setkávají s těmito kohouty v systémech, kde je potřeba integrace s řídicími jednotkami nebo systémy pro správu budov. Kompaktní design a spolehlivé těsnění zajišťuje vhodnost pro jak nové instalace, tak pro modernizace systémů.

Při výběru kulového kohoutu pro konkrétní aplikaci je důležité zvážit provozní podmínky systému, jako jsou teplota a tlak. Tento kohout je navržen pro prostředí, kde teplota média nepřesahuje 95 °C a systémový tlak zůstává v rámci PN 10. Jmenovitý průměr DN 20 zajišťuje kompatibilitu se standardními potrubními rozměry používanými v sanitárních a topných systémech. Systém připojení FASTEC Quick umožňuje rychlou a bezpečnou montáž bez potřeby dalších nástrojů nebo těsnících materiálů.

Technické parametry

Materiál	Měď CW617N
Prov. teplota	+95 °C
Jmenovitý průměr	DN 20
Jmenovitý tlak	PN 10
Kód	T4P4271100
Značka	IVAR

Technické parametry tohoto kohoutu jsou klíčové pro správnou integraci do systému. Tělo z mědi CW617N poskytuje odolnost proti korozi a trvanlivost ve vodních systémech. Maximální provozní teplota 95 °C znamená, že je vhodný pro aplikace s teplou vodou, ale ne pro páru nebo média s vysokou teplotou. Klasifikace PN 10 znamená, že je navržen pro nízkotlaké systémy, což ho činí ideálním pro domácí a lehké komerční použití. Jmenovitý průměr DN 20 zajišťuje kompatibilitu se standardními potrubními rozměry 3/4 palce.

Montáž a připojení

Montáž tohoto kulového kohoutu zahrnuje jeho připojení k systému pomocí systému FASTEC Quick. Pro DN 20 se připojení provádí závitem F 14. Kohout je kompatibilní s potrubními rozměry 3/4 palce a lze jej instalovat jak vodorovně, tak svisle. Je důležité zajistit, že systém je vyčerpán před montáží, a že spojovací plochy jsou čisté a bez nečistot, aby se zabránilo únikům. Běžnou chybou při montáži je nesprávné utažení spojení, což může vést k únikům nebo poškození těla kohoutu. Vždy postupujte podle pokynů výrobce ohledně momentu utažení a postupu připojení.

Kompatibilita a příslušenství

Tento kulový kohout je navržen k použití s servomotorem IVAR.E 104 pro funkci dálkového ovládání. Servomotor umožňuje integraci s systémy pro automatizaci budov a lze jej ovládat pomocí elektrických signálů. Při instalaci tohoto kohoutu je nutné zajistit, že řídicí systém je kompatibilní se specifikacemi servomotoru. Díky systému FASTEC Quick není potřeba žádné další těsnící materiály. Kohout není kompatibilní se systémy vyžadující vyšší klasifikace tlaku nebo vyšší provozní teploty než je uvedeno.

Technický popis pro projektanty

Princip fungování tohoto kulového kohoutu je založen na otáčení koule s otvorem, který se při otevření zarovná s tokem a při uzavření tok blokuje. Koule je vyrobena z technopolymeru, což zajišťuje těsné uzavření a odolnost proti opotřebení. Tělo z mědi (CW617N) poskytuje konstrukční pevnost a odolnost proti korozi ve vodních systémech. PS pouzdro poskytuje dodatečnou ochranu proti prostředí. Výkon kohoutu je ovlivněn kvalitou spojení a stabilitou řídicího systému. Pro optimální efektivitu by měl být kohout nainstalován v místě, které umožňuje snadný přístup k servomotoru a řídicím vodičům.

Údržba a provoz

Doporučuje se pravidelná kontrola spojení a provozu kohoutu, aby byl zajištěn bezproblémový chod. Zkontrolujte případné úniky, zejména v místech připojení FASTEC Quick. Servomotor by měl být pravidelně testován, aby reagoval správně na řídicí signály. Nejsou uvedena konkrétní intervaly údržby, ale jakékoliv známky poruchy by měly být okamžitě odstraněny. Pokud kohout nefunguje správně, zkontrolujte řídicí systém a elektrické připojení na chyby.

Nejčastější otázky

Může být tento kohout použit ve společenstvích s párou?
Ne, maximální provozní teplota 95 °C znamená, že není vhodný pro páru nebo aplikace s vysokou teplotou.

Je servomotor součástí dodávky kohoutu?
Ne, servomotor IVAR.E 104 musí být objednán zvlášť pro funkci dálkového ovládání.

Může být kohout nainstalován do svislých potrubí?
Ano, kohout lze nainstalovat jak vodorovně, tak svisle bez vlivu na jeho výkon.

Jaké těsnící materiály jsou potřeba pro montáž?
Díky systému FASTEC Quick není potřeba žádné další těsnící materiály.
