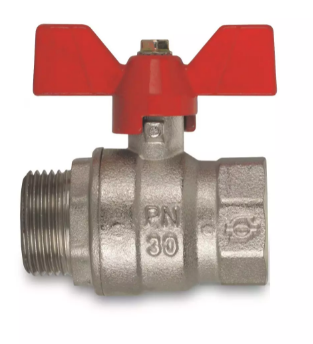

Kulový kohout pro vnitřní i venkovní prostor, 3/4 palce MF, s klapkou FIV.8367

Detailní popis produktu

Tento kulový kohout pro vnitřní i venkovní prostor se běžně používá v otopných, potrubních a zavlažovacích soustavách pro řízení průtoku vody, vzduchu a jiných neagresivních médi. Je vhodný pro montáž jak uvnitř, tak venku, což ho činí ideálním pro použití v obytných, komerčních a průmyslových budovách. Klapka je navržena tak, aby zajistila těsné uzavření a spolehlivý provoz za různých podmínek. Je zvlášť vhodná v aplikacích, kde je požadováno časté přepínání, například v distribučních soustavách a řídicích obvodech. Kompaktní design umožňuje snadnou integraci do stávajících potrubních systémů bez nutnosti větších úprav.

Klapka se běžně používá v systémech, kde je vyžadována vysoká spolehlivost a odolnost proti korozi. Její konstrukce zajišťuje kompatibilitu se standardními potrubními připojeními a usnadňuje jednoduchou montáž. Je zvláště vhodná v prostředích, kde jsou běžné teplotní kolísání a kde je důležitá dlouhodobá odolnost.

Technické parametry

Materiál	Mosazník s niklovým povlakem CW617N ATEST pro pitnou vodu
Provozní teplota	-20 °C
Jmenovitý tlak	PN 40
Hmotnost	0,216 kg
Kód	8367R005
Značka	IVAR

Tělo z mosazníku s niklovým povlakem poskytuje odolnost proti korozi a zajišťuje kompatibilitu s potrubními soustavami pro pitnou vodu. Klasifikace PN 40 znamená, že klapka dokáže odolat tlaku až 40 bar při jmenovitých teplotách, což z ní činí vhodnou pro vysokotlaké aplikace. Provozní rozsah od -20 °C do +120 °C umožňuje použití v soustavách jak pro studenou, tak horkou vodu. Tyto parametry jsou zásadní pro správné rozměření a zajištění, že klapka vyhovuje provozním požadavkům systému.

Montáž a připojení

Klapka je připojena pomocí závitu 3/4 palce mužský-female (MF), který vyžaduje přesné zarovnání při montáži, aby se zabránilo únikům. Montážní proces zahrnuje přípravu konců potrubí, použití vhodného těsnícího prostředku a utažení připojení na doporučený moment. Je důležité zajistit, že klapka je plně zarovnaná s osou potrubí, aby se zabránilo zatížení těla. Běžné chyby při montáži zahrnují zkroucení závitů, nedostatečné těsnění a nesprávnou orientaci. Po montáži by měl být systém otestován na úniky a klapka otestována v celém rozsahu pohybu, aby byla potvrzena hladká funkce.

Kompatibilita a příslušenství

Tato klapka je kompatibilní se standardními měděnými, ocelovými a plastovými potrubními systémy s MF závitem. Při montáži je třeba zajistit, že celý potrubní systém je navržen tak, aby udržoval souosé zarovnání a aby na tělo klapky nebyly působily žádné vnější síly. Pro základní montáž není potřeba žádné další příslušenství, i když mohou být potřeba těsnící prostředky a kleště pro bezpečné připojení. Pro tento model nejsou uvedeny žádné související produkty.

Technický pozadí pro projektanty

Klapka funguje prostřednictvím speciálně tvarované koule s povrchovými jamkami, které zmenšují plochu kontaktu mezi koulí a těsnicí sedlem. Tato konstrukce minimalizuje usazování usazenin a nečistot během provozu, což prodlužuje životnost a snižuje nároky na údržbu. Tělo z mosazníku s niklovým povlakem poskytuje dobrou odolnost proti korozi a mechanickému opotřebení, zatímco certifikace ATEST potvrzuje vhodnost pro pitnou vodu. Klapka se integruje do systému jako uzavírací zařízení, přičemž její výkon je ovlivněn rychlostí tekutiny, čistotou média a systémovým tlakem. Správná montáž a zarovnání jsou kritické pro zajištění efektivního provozu a zabránění předčasnému poškození.

Údržba a provoz

Klapka je navržena pro bezproblémový provoz a nevyžaduje pravidelnou údržbu. Doporučuje se však otočit klapku plně každých šest měsíců, aby se zabránilo usazování nečistot na povrchu koule. Tělo klapky je trvale spojené a nelze ho demontovat, takže jakékoliv poškození mimo páku nebo tyč musí vést k úplné výměně. Klapka nesmí být vystavena teplotám vyšším než 185 °C a svařovací práce by měly být prováděny alespoň 20 cm od těla klapky, aby se zabránilo tepelnému poškození.

Nejčastější otázky

Může se tato klapka použít ve vodovodní soustavě s horkou vodou?
Ano, je vhodná pro soustavy s horkou vodou s provozními teplotami až do +120 °C.

Je tato klapka vhodná pro podzemní montáž?
Ano, za předpokladu, že místo montáže je chráněno před přímým mechanickým nárazem a nadměrnou vlhkostí.

Může být klapka opravena v případě poškození?
Ne, tělo klapky je trvale spojené a nelze ho demontovat ani znovu sestavit pro opravu.

Jaký je doporučený způsob těsnění závitových připojení?
Měl by se použít vhodný těsnící prostředek nebo PTFE pásko, který se aplikuje na závity před utažením, aby se zajistilo těsné spojení.
