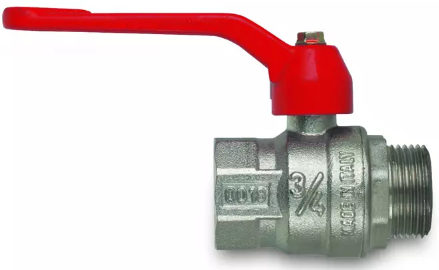

Kulový kohout vnitřní - vnější, 5/4 palce FM FIV.8364

Detailní popis produktu

Tento kulový kohout se běžně používá v domácích i průmyslových vodovodních systémech, včetně vodovodních linek, zavlažování a odtokových sítí. Montéři často instalují tyto ventily na větvených nebo izolačních bodech v měděných, plastových nebo ocelových potrubních systémech. Ventil umožňuje rychlé vypnutí a spolehlivé těsnění, což ho činí vhodným pro aplikace, kde není požadováno časté ovládání. Je zvláště užitečný v systémech, kde omezené místo vyžaduje vnitřní páku na jedné straně a vnější páku na druhé. Tělo z mosazi s niklovým povlakem poskytuje odolnost proti korozi a kompatibilitu s systémy pro pitnou vodu.

Design podporuje ovládání jak vnitřním, tak vnějším pákem, což umožňuje přístup z obou stran potrubí. To z něj dělá ideální volbu pro instalace, kde je jedna strana potrubí nedostupná nebo kde je potřeba kompaktního prostoru. Ventil není určen pro agresivní média, jako jsou kyseliny nebo rozpouštědla. Doporučuje se k použití v topných, větracích a kanalizačních systémech, kde se transportují nekorozivní kapaliny a plyny.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem, certifikovaná pro pitnou vodu ATEST
Provozní teplota	-20 °C
Jmenovitý tlak	PN 25
Hmotnost	0,516 kg
Kód	8364R007
Značka	IVAR

Klasifikace jmenovitého tlaku PN25 znamená, že ventil je vhodný pro systémy pracující při až 25 bar. Rozsah provozní teploty od -20 °C do +120 °C zajišťuje funkčnost v aplikacích s chladnou i horkou vodou. Materiál, mosaz CW617N s niklovým povlakem, je certifikován pro použití s pitnou vodou podle standardů ATEST. Tyto parametry jsou zásadní pro výběr správného ventilu pro konkrétní systém, zajišťují kompatibilitu s úrovněmi tlaku a prostředím.

Instalace a připojení

Tento ventil se připojuje prostřednictvím vnitřních a vnějších metrických závitů FM o průměru 5/4 palce. Před instalací ověřte, že typ závitu odpovídá sousedním armaturám, a že potrubí je čisté a bez nečistot. Použijte vhodný závitový těsnicí prostředek nebo PTFE pásku, aby bylo spojení bez úniku. Ujistěte se, že ventil je zarovnán s osou potrubí, aby se při provozu nevznikla napětí na tělese. Vyhněte se použití síly na páku při otevírání nebo zavírání ventilu, protože to může poškodit vnitřní komponenty. Běžnou chybou je špatné zarovnání páky, což může vést k omezenému průtoku nebo nesprávnému těsnění. Vždy postupujte podle pokynů výrobce ohledně minimální vzdálenosti od svařovacích míst (alespoň 20 cm) a vyhýbejte se vystavování ventilu teplotám vyšším než 185 °C během instalace nebo provozu.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními systémy vody a vzduchu s měděným, plastovým nebo ocelovým potrubím. Lze jej kombinovat s potrubními armaturami, šroubením a prodlužovacími pákami, kde je potřeba větší síla. Pro kompletní integraci do systému zkontrolujte, že sousední armatury jsou také klasifikovány pro PN25 a stejný rozsah teplot. Pro standardní instalaci nejsou potřeba žádné speciální příslušenství, i když vystavené prostředí může vyžadovat prodlužovací páky nebo ochranné kryty.

Technický pozadí pro projektanty

Ventil pracuje na principu koule a sedla, kde rotující koule ovládá průtok média potrubím. Zvlášť tvarovaná koule se povrchovými jamkami snižuje plochu kontaktu se sedlem, což zabrání usazování nečistot a nečistot na těsnící ploše. Tělo z mosazi s niklovým povlakem odolává korozi a udržuje svou konstrukční pevnost v průběhu času. Certifikace ATEST potvrzuje vhodnost pro pitnou vodu. Projektanti by měli zohlednit klasifikaci PN25 a teplotní limity ventilu při integrování do větších sítí. Správné zarovnání a podpora potrubí jsou kritické pro zabránění mechanickému napětí na tělese ventilu. Design zabrání demontáži těla, což zajišťuje dlouhodobou spolehlivost a snižuje riziko úniků nebo selhání způsobených manipulací.

Služba a provoz

Ventil je navržen pro bezúdržbový provoz. Doporučuje se však provést plný cyklus ventilu jednou za šest měsíců v systémech s vodou, aby se odstranily usazeniny na povrchu koule. Tělo je trvale spojené a těsněné, a jakákoli pokus o demontáž, opravu nebo opětovné použití ventilu po poškození zruší jeho integritu. V případě poškození (s výjimkou páky nebo kohoutu) je nutné nahradit celou jednotku. Doporučuje se pravidelné vizuální kontroly na úniky nebo fyzické poškození. Vyhněte se použití příliš velké síly při ovládání páky, protože to může způsobit předčasnou opotřebení nebo selhání vnitřních komponent.

Nejčastější otázky

Může být tento ventil použit v systému s horkou vodou?
Ano, je vhodný pro aplikace s horkou vodou až do +120 °C, pokud systémový tlak nepřesahuje PN25.

Je možné nahradit páku nebo kohout zvlášť?
Ano, páku lze nahradit zvlášť v případě poškození, ale tělo samo o sobě nelze demontovat nebo opravit.

Může být tento ventil použit v systému s komprimovaným vzduchem?
Ano, je vhodný pro neagresivní média, jako je vzduch a inertní plyny, v rámci stanovených tlakových a teplotních rozsahů.

Co se má udělat, pokud ventil při provozu ztuhne?
Pokud dojde ke ztuhnutí, pravděpodobně je to způsobeno usazeninami. Proveďte plný cyklus ventilu v obou směrech, aby se odstranila koule. Pokud problém přetrvává, je nutné ventil nahradit.
