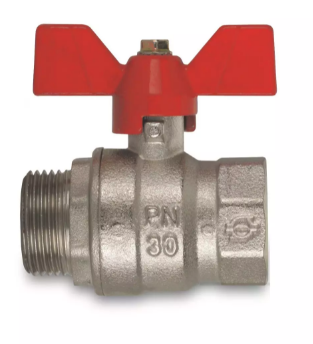

Kulový kohout pro vnitřní a venkovní prostor, 5/4 palce MF, křídelko FIV.8367
Kód: 8367R007Související produkty
Detailní popis produktu
Tento kulový kohout se často používá v potrubních a topných systémech, kde je potřeba spolehlivé vypnutí v obou vnitřních i venkovních prostorách. Je vhodný pro aplikace s vodou, vzduchem a jinými neagresivními médii. Klapka je navržena pro použití v obytných i komerčních budovách, včetně systémů, které vyžadují odolnost vůči nízkým teplotám a častému ovládání. Instalace zahrnuje zajištění správného zarovnání a vyhýbání se mechanickému namáhání těla klapky, aby byla zachována výkonnost a trvanlivost.
Technické parametry
| Materiál | Mosaz CW617N s niklovým povlakem ATEST pro pitnou vodu |
|---|---|
| Prováděcí teplota | -20 °C |
| Jmenovitý tlak | PN 25 |
| Hmotnost | 0,502 kg |
| Kód | 8367R007 |
| Značka | IVAR |
Instalace a připojení
Instalace vyžaduje připojení klapky mezi vnější a vnitřní závit (MF) o průměru 5/4 palce. Zajistěte, že potrubí je správně zarovnáno, aby nedocházelo ke zvýšenému namáhání těla klapky. Klapka nesmí být vystavena nárazům nebo násilnému rozmontování. Mezi klapkou a svařovacími místy by měla být udržována minimální vzdálenost 20 cm, aby nedošlo k poškození teplem. Zkontrolujte, že klapka je plně zarovnaná s potrubím, aby nedocházelo k únikům nebo mechanickému namáhání. Běžné chyby při instalaci zahrnují nesprávnou orientaci závitů, nedostatečné zarovnání a svařování příliš blízko těla klapky.
Kompatibilita a příslušenství
Tato klapka je kompatibilní se standardními distribučními systémy vody a vzduchu s připojením na závit 5/4 palce MF. Pro standardní instalaci nejsou potřeba žádná další příslušenství. Ujistěte se, že systém je navržen tak, aby zahrnoval rozměry a provozní parametry klapky. Pro tento model nejsou specifikovány žádné související produkty.
Technický pozadí pro projektanty
Klapka pracuje pomocí speciálně tvarované koule s povrchovými jamkami, které zmenšují plochu kontaktu s těsnicí sedlem. Tato konstrukce minimalizuje hromadění usazenin a nečistot během provozu. Tělo klapky z mosazí CW617N s niklovým povlakem poskytuje odolnost proti korozi a odolnost v systémech s vodou. Klapka je plně těsná a není možné ji rozmontovat pro údržbu. Těsnost je zajištěna pevnou konstrukcí těla, což zaručuje dlouhodobou spolehlivost v obou vnitřních i venkovních podmínkách. Výkon klapky je ovlivněn správnou instalací, zarovnáním systému a dodržováním teplotních limitů.
Služba a provoz
Doporučuje se pravidelný provoz, aby nedocházelo k hromadění usazenin na kouli. V systémech s vodou by měla být klapka ovládána ve svém plném rozsahu pohybu alespoň jednou za šest měsíců. Klapka není navržena pro demontáž nebo údržbu. Jakékoliv poškození klapky, s výjimkou páky nebo tyče, vyžaduje výměnu celé jednotky. Klapka nesmí být vystavena teplotám vyšším než 185°C. Ujistěte se, že systém je navržen tak, aby se vyhýbal mechanickému namáhání těla klapky během provozu.
Nejčastější otázky
Může být tato klapka použita ve venkovních vodovodních systémech?
Ano, klapka je vhodná pro venkovní použití díky svému teplotnímu rozsahu a konstrukci z mosazí s niklovým povlakem schváleného pro pitnou vodu.
Je možné rozmontovat klapku pro kontrolu?
Ne, klapka je navržena jako těsná jednotka a nemůže být rozmontována. Jakékoliv poškození musí být řešeno výměnou celé jednotky.
Jaká je maximální povolená teplota pro tuto klapku?
Maximální povolená teplota je +120°C během normálního provozu a 185°C jako mez pro krátkodobé vystavení.
Může být klapka použita v systémech s agresivními médii?
Ne, klapka je navržena pro neagresivní média, jako je voda a vzduch. Použití v systémech s agresivními médii není doporučeno.
Doplňkové parametry
| Kategorie: | Vnitřní-vnější motýli |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.502 kg |
| Rozměr závitu: | 5/4" |
| Typ připojení: | vnitřní × vnější závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 25 |
| Materiál: | niklovaná mosaz CW617N ATEST na pitnou vodu |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 21:07:49 |
