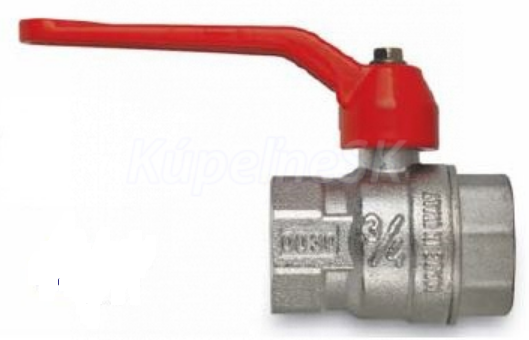

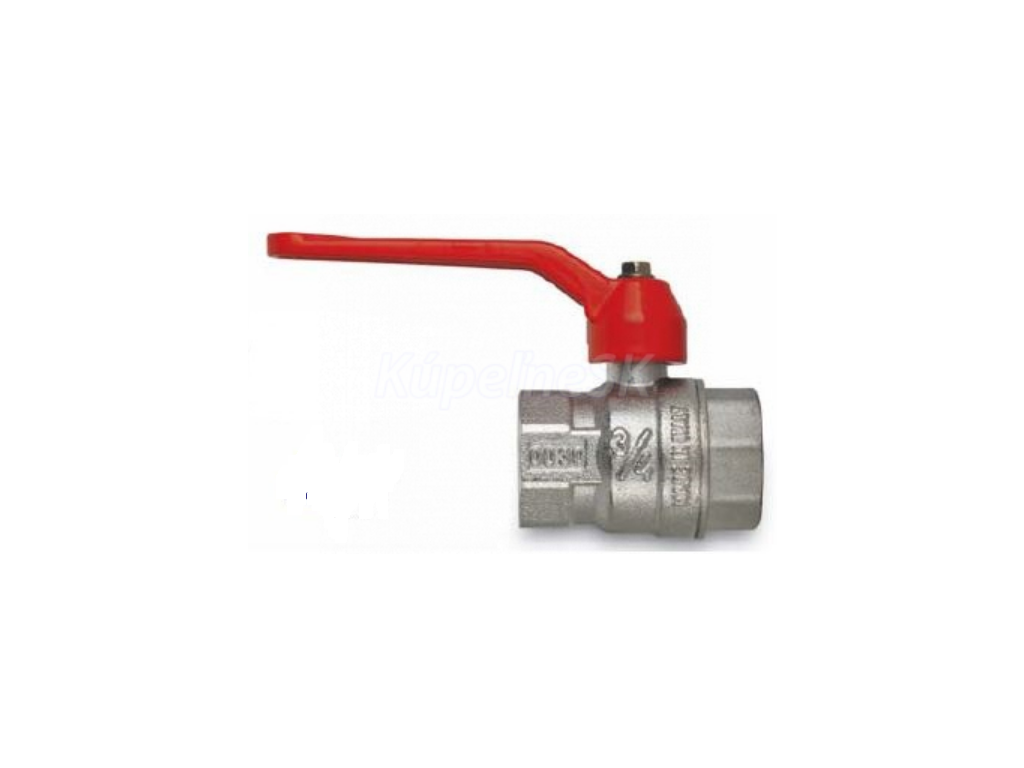

Gv. vnitřní - vnitřní, 1" FF FIV.8363
Kód: 8363R006Související produkty
Detailní popis produktu
Vnitřně závitové kulové kohouty jsou základními komponentami v potrubních a topných soustavách, zejména v bytových, komerčních a průmyslových aplikacích. Tyto kohouty se často používají v potrubních sítích, zavlažovacích systémech a klimatizačních obvodech, kde je vyžadováno spolehlivé vypínání a minimální údržba. Instalatéři často setkávají s těmito kohouty v systémech pracujících za středního tlaku a teploty, kde médium není koroziční a čisté. Kohout je navržen pro jednoduché zapojení do stávajících potrubních sítí, zajišťuje kompatibilitu se standardními potrubními nátrubky a zmenšuje potřebu složitých úprav.
Při výběru kulového kohoutu pro konkrétní aplikaci je důležité zvážit provozní podmínky, jako je typ média, rozsah teplot a úrovně tlaku. Kohout musí být správně rozměrován, aby mohl zvládnout očekávané průtoky bez způsobení nadměrného tlakového poklesu nebo turbulence. Klasifikace PN 25 znamená, že kohout je vhodný pro systémy pracující až do 25 bar, což ho činí vhodným pro široké spektrum tlakových aplikací s vodou a vzduchem. Rozsah provozní teploty od -20°C do +120°C zajišťuje vhodnost pro systémy s teplou i studenou vodou.
Technické parametry
| Materiál | mosaz CW617N ATEST s niklovým povlakem pro pitnou vodu |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 25 |
| Hmotnost | 0,33 kg |
| Kód | 8363R006 |
| Značka | IVAR |
Instalace a připojení
Tento vnitřně závitový kulový kohout je navržen pro přímé připojení k potrubním nátrubkům se shodnými vnitřními závity. Velikost 1 palce FF je standardní rozměr používaný ve mnoha potrubních a topných systémech. Při instalaci zajistěte, že potrubí je čisté a bez nečistot, aby nedošlo ke poškození těsnících ploch. Kohout musí být zarovnán s osou potrubí, aby se zabránilo napětí na tělo nebo tyč. Je vyžadováno minimální vzdálenost 20 cm od kohoutu k jakýmkoli svařovacím nebo ohýbacím pracím, aby se zabránilo deformaci zahřátím. Je také důležité se vyhnout působení bočních sil nebo nárazů na kohout během nebo po instalaci, protože to může ovlivnit jeho těsnicí výkon a trvanlivost.
Běžné chyby při instalaci zahrnují špatné zarovnání těla kohoutu s potrubím, přetížení spojení a nedodržení kontroly nečistot před instalací. Tyto problémy mohou vést k únikům, snížení životnosti nebo kompletnímu poškození kohoutu. Vždy postupujte podle pokynů výrobce a zajistěte, že je kohout plně otevřený před utažením spojení, aby nedošlo ke poškození vnitřních komponent.
Kompatibilita a příslušenství
Tento kulový kohout je kompatibilní se standardními vnitřně závitovými potrubními nátrubky a je vhodný pro použití s měděnými, ocelovými a plastovými potrubími. Často se používá spolu s potrubními nátrubky, spojovacími prvky a jinými uzavíracími zařízeními ve vodních a vzduchových systémech. K základní instalaci nejsou potřeba žádné další příslušenství, ale doporučuje se mít k dispozici těsnící pásku nebo těsnící prostředek pro zajištění bezúnikového spojení. Pro tuto verzi nejsou uvedena žádná příbuzná zařízení.
Technický pozadí pro projektanty
Pracovní princip tohoto kulového kohoutu je založen na otáčení kulového disku s otvorem, který je zarovnán s průtokovou cestou při otevření a blokuje ji při uzavření. Kulový disk a těsnící profil jsou speciálně tvarovány, aby minimalizovaly plochu kontaktu mezi diskem a sedlem, což zmenšuje usazování nečistot a zajišťuje hladký provoz. Kohout je integrován do systému jako uzavírací zařízení a není určen pro regulaci průtoku nebo omezování průtoku. Životnost a účinnost kohoutu jsou ovlivněny kvalitou instalace, čistotou média a absence mechanického napětí na tělese.
Služba a provoz
Tento kulový kohout je navržen pro bezúdržbový provoz za běžných provozních podmínek. Doporučuje se však otevřít a uzavřít kohout plně každých šest měsíců, aby se zabránilo usazování usazenin na povrchu disku. Kohout nesmí být demontován nebo opravován uživatelem, protože to může poškodit integritu těsnících ploch a konstrukční sílu těla. V případě poškození nebo selhání je nutné nahradit celý kohout. Maximální povolená teplota 185°C nesmí být překročena, protože může způsobit deformaci nebo selhání vnitřních komponent. Kohout nesmí být vystaven nárazům nebo nadměrnému mechanickému napětí během provozu.
Nejčastější otázky
Může být tento kohout použit ve systémech s pitnou vodou?
Ano, kohout je vyroben z mosazi CW617N ATEST s niklovým povlakem a je certifikován pro použití ve systémech s pitnou vodou.
Je možné kohout demontovat pro údržbu nebo opravu?
Ne, kohout je navržen jako nedemontovatelný. Jakákoli pokus o demontáž nebo znovusestavení zruší jeho integritu a musí být nahrazen.
Jak často je doporučeno provádět údržbu?
Doporučuje se otevřít a uzavřít kohout plně každých šest měsíců, aby se zabránilo usazování usazenin na povrchu disku.
Může být kohout použit ve systémech s teplotou nad 120°C?
Ne, maximální provozní teplota je +120°C. Teploty nad tímto limitem mohou poškodit vnitřní komponenty.
Doplňkové parametry
| Kategorie: | Vnitřní - vnitřní páčky |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.33 kg |
| Rozměr závitu: | 1" |
| Typ připojení: | vnitřní závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 25 |
| Materiál: | niklovaná mosaz CW617N ATEST na pitnou vodu |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 21:07:46 |
